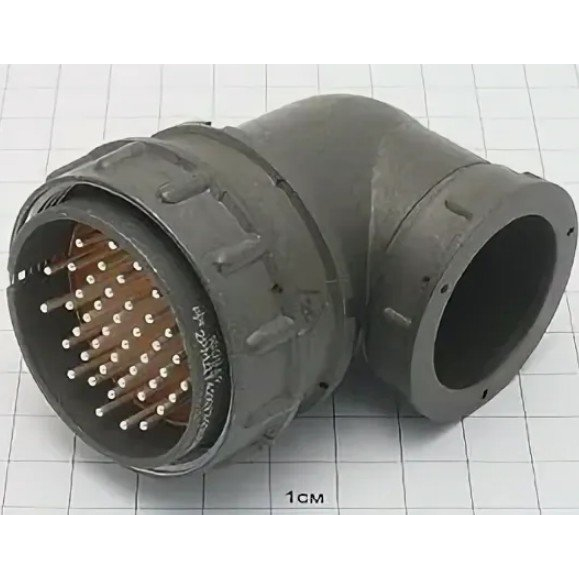

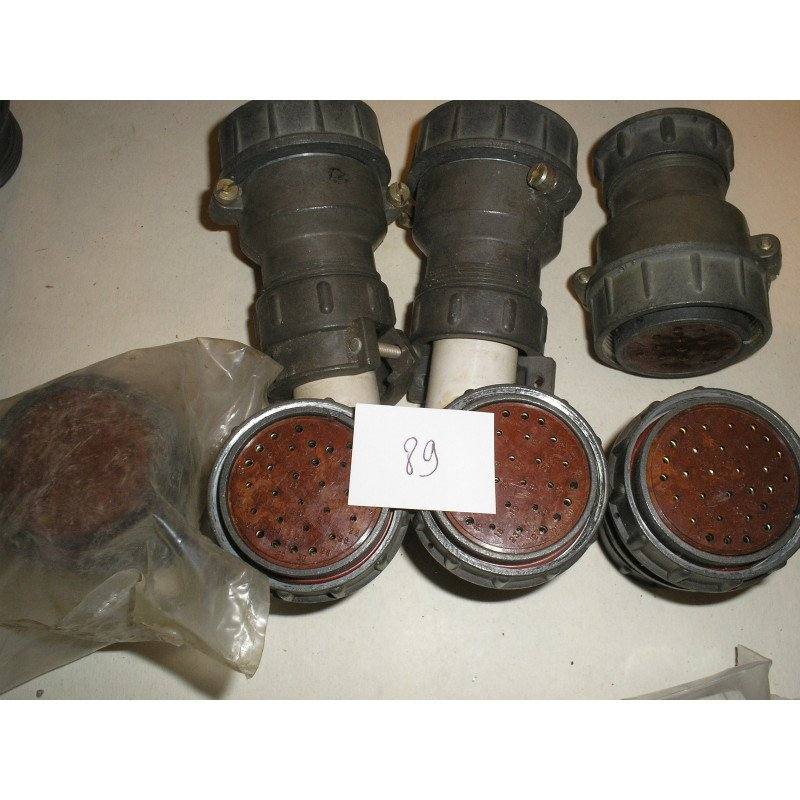

2РМ42 гайка экранированная

2РМ42 с концевой гайкой «Э» (экранированной) — это комплектующий элемент для разъема серии 2РМ диаметром корпуса 42 мм, предназначенного для подключения экранированных кабелей в низкочастотных электрических цепях. Такая гайка обеспечивает электрический контакт экрана кабеля с корпусом разъема, что необходимо для помехоустойчивости и правильной работы экранированной линии.

Что означает индекс «Э»

В маркировке 2РМ (например, 2РМ42КПЭ, 2РМ42БПЭ) буква «Э» в конце обозначает вид концевой гайки патрубка:

• «Э» — гайка для экранированного кабеля (с контактом к экрану);

• «Н» — для неэкранированного.
  Таким образом, 2РМ42 с гайкой «Э» используют, когда кабель имеет медную или металлическую оплетку, которую нужно вывести на корпус соединителя.

Назначение и особенности

Экранированная гайка устанавливается на кабельный патрубок (прямой или угловой) и обеспечивает надежное электрическое соединение экрана с корпусом разъема, предотвращая «обрыв» экрана и снижая помехи. Она применяется в цепях постоянного и переменного тока (частотой до примерно 3 МГц) в промышленной автоматике, связных и электронных устройствах, где важна защита сигнала от внешних наводок.

Конструктивные признаки

• Диаметр посадочной резьбы для корпуса 42 мм, тип резьбы — обычная метрическая (например, M42×1 для кабельной части).

• Гайка рассчитана на использование с экранированными кабелями, с фиксацией оплетки под контакт (обжим или зажим), что обеспечивает низкое сопротивление экрана.

• Корпус и гайка обычно изготавливаются из коррозионностойкого металла (бронза, латунь, алюминиевые сплавы), а сами контакты имеют серебряное или золотое покрытие, что гарантирует надежность контакта во времени.
