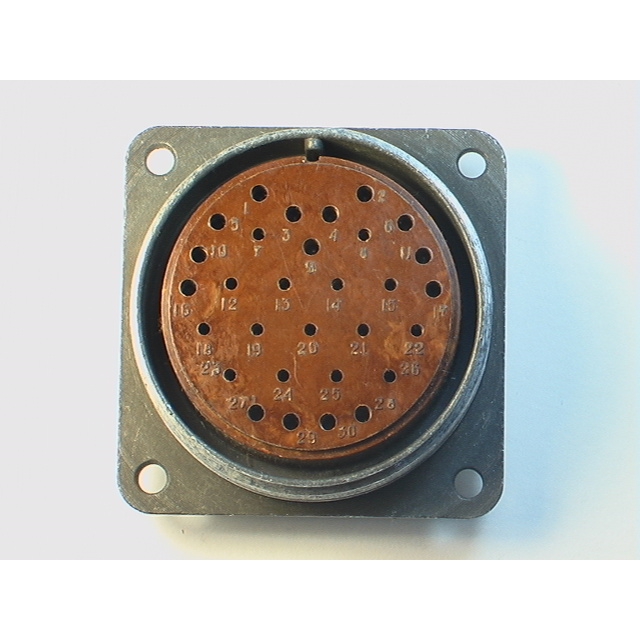

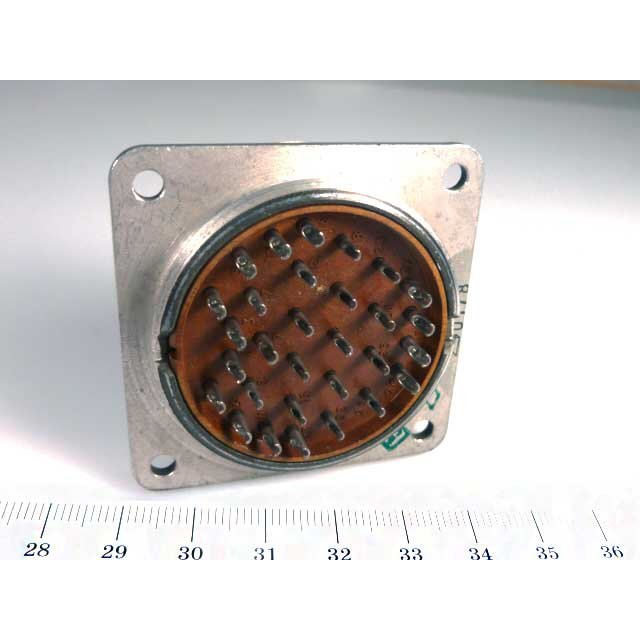

Соединитель 2РМ42Б30Г2В1 — это цилиндрический низкочастотный разъем для объемного монтажа с резьбовой фиксацией сочлененного положения. Он используется в электрических цепях переменного и постоянного тока частотой до 3 МГц и напряжением до 700 В.

Этот соединитель состоит из вилки и розетки, которые могут быть кабельными или блочными. Блочные части производятся с прямыми патрубками или без них, а кабельные — с прямыми или угловыми патрубками или без них.

Характеристики :

• Тип соединителя: негерметичный

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69

• Состав соединителя: вилка, розетка

• Вид корпуса: блочный или кабельный

• Исполнение монтажной части: угловое, прямое, без патрубка

• Вид сочленения: резьбовое

• Покрытие контактов: серебро или золото

• Монтаж: внутренний

• Способ монтажа: пайка

• Количество контактов: 30

• Диаметр посадочного отверстия: 42 мм

• Диаметр контактов: 1 мм, 1,5 мм

• Максимальная токовая нагрузка на одиночный контакт диаметром 1 мм: 4,5 А

• Суммарная токовая нагрузка на соединитель: 168 А

• Максимальное рабочее напряжение: 560 В или 700 В

• Сопротивление изоляции: не менее 1000 МОм

• Количество сочленений: 500

• Интервал рабочих температур: от -60 до +100°С

• Минимальная наработка: 5000 часов

• Срок сохраняемости: 25 лет

Расшифровка условного обозначения 2РМ42Б30Г2В1 :

• 2РМ — тип соединителя

• 42 — условный размер корпуса

• Б — вид корпуса: Б — блочный (приборный)

• 30 — количество контактов

• Г — часть соединителя: Г — розетка

• 2 — сочетание контактов

• В — покрытие контактов: В — серебро

• 1 — теплостойкость 100° С

Важно помнить, что кабельную розетку нельзя соединить с кабельной вилкой, а блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.
