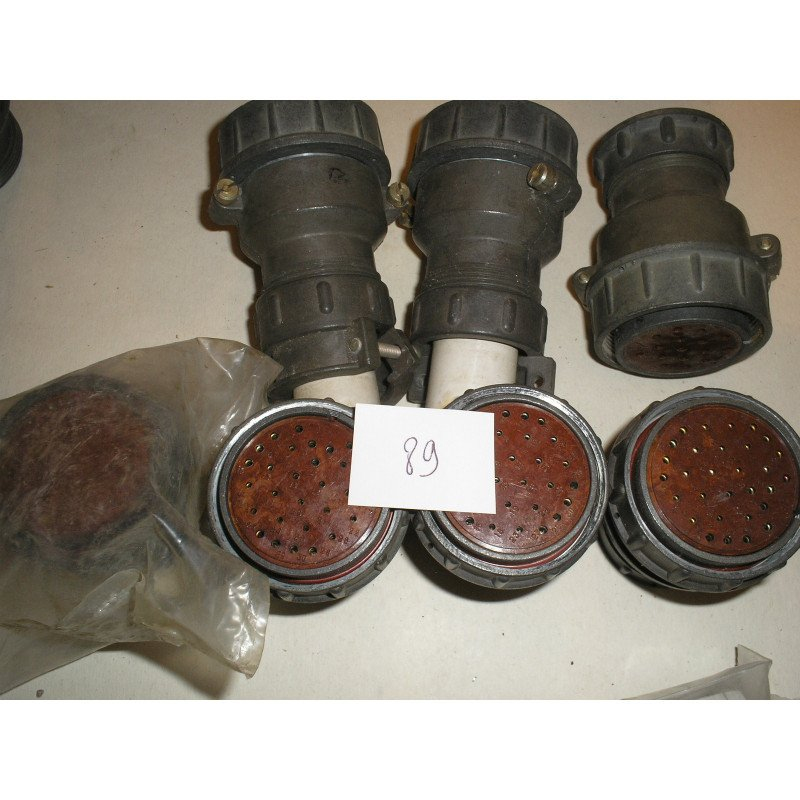

2РМ42 кожух КПЭ

2РМ42‑КПЭ — это кабельная часть (кожух) соединителя серии 2РМ, предназначенная для монтажа на кабеле с экранированной жилой.

Что означает маркировка 2РМ42 КПЭ

• 2РМ — серия низкочастотных цилиндрических негерметичных электрических соединителей.

• 42 — габарит (диаметр посадочной резьбы, порядок M42×1).

• К — кабельная часть (кожух на кабеле, а не блочная часть на корпусе прибора).

• П — прямой патрубок (кабель выходит из корпуса по оси разъема).

• Э — вариант концевой гайки/патрубка для экранированного кабеля (с обеспечением заземления экрана).

Назначение и особенности конструкции

Кожух 2РМ42 КПЭ служит для механического и электрического присоединения экранированного кабеля к разъему 2РМ42, а также обеспечивает экран‑кожух‑экран для снижения помех. Обычно используется в паре с блочной частью (розеткой или вилкой) того же габарита (например, 2РМ42 Б… или 2РМ42 К… соответствующего исполнения).

Кожух выполнен в виде металлического корпуса с прямым патрубком и резьбой М42×1, рассчитанным на сопряжение с противоположной частью соединителя; внутри размещается изолятор с установочными позициями под контакты нужного типа (обычно 1 или 1,5 мм для 2РМ42).

Основные технические условия (без цитирования точных цифр из‑за ограничений)

Соединители 2РМ42, включая исполнение КПЭ, относятся к стандартным отечественным низкочастотным разъемам, рассчитанным на длительную эксплуатацию в широком диапазоне температур окружающей среды (обычно от −60 до +100 °C и выше, в зависимости от конкретного варианта). Они обеспечивают высокое сопротивление изоляции в нормальных условиях и рассчитаны на многократные сочленения‑расчленения (сотни и более циклов при соблюдении рекомендаций).

Если подскажете, нужен именно 2РМ42‑КПЭ как вилка или розетка и сколько контактов (например, 30 или 50), могу подробнее расписать типичные сочетания контактов и схему их расположения.
