Описание

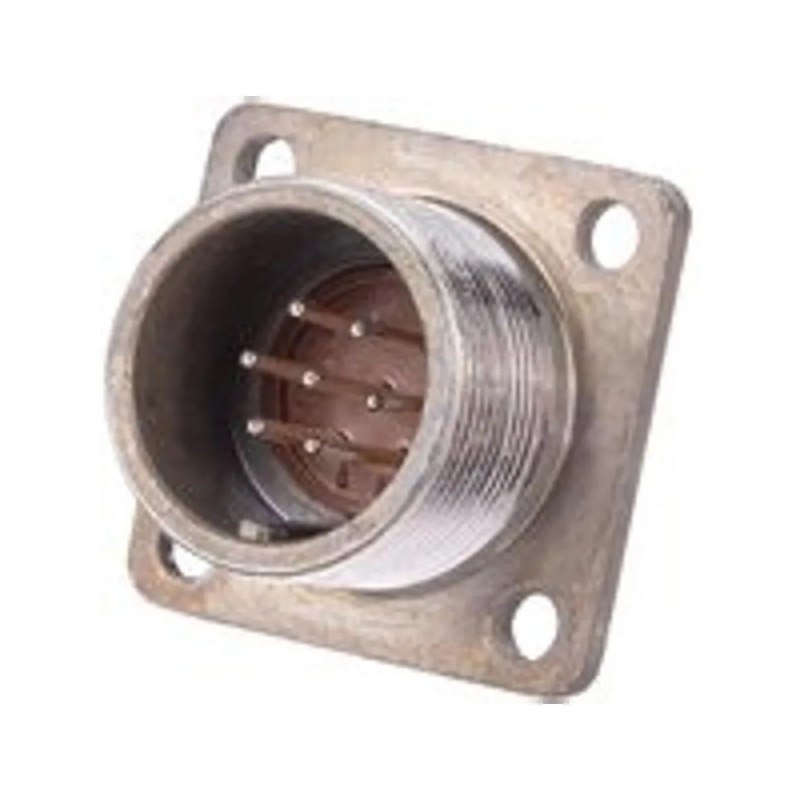

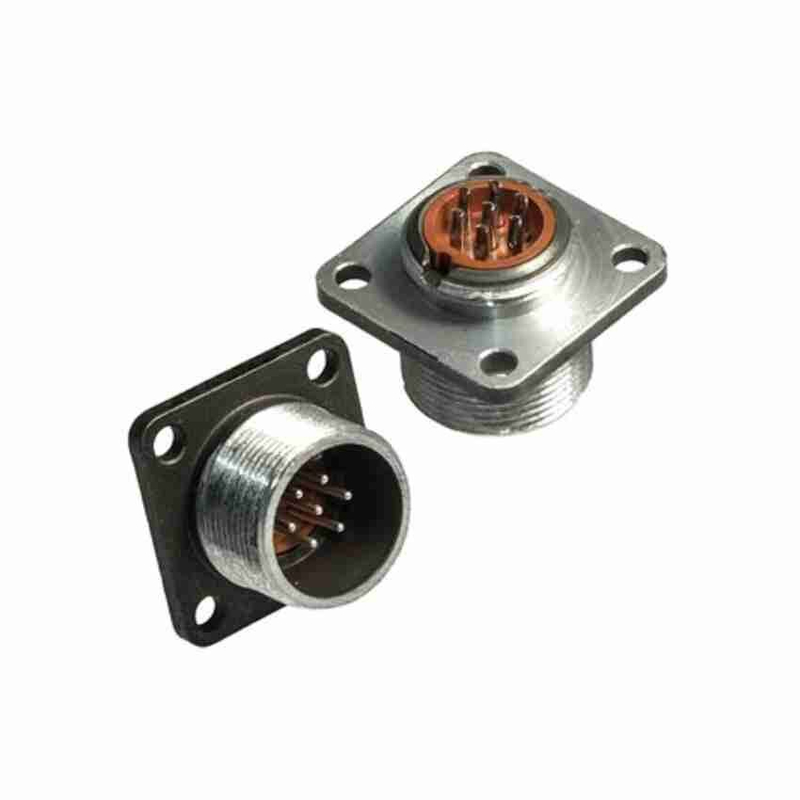

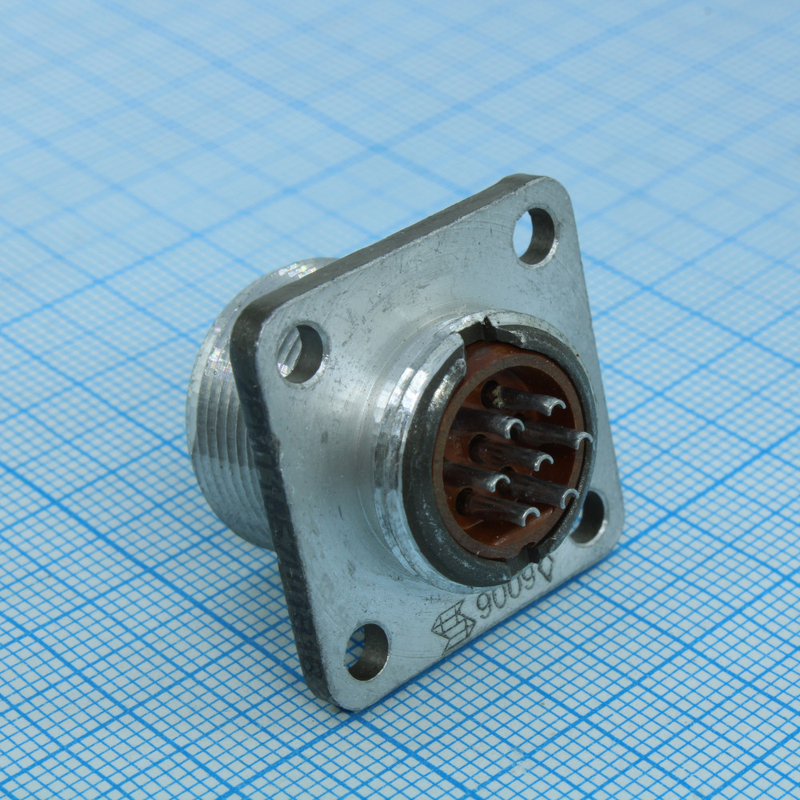

Разъём 2РМД18Б7Ш1В1 (производитель «Исеть») относится к серии цилиндрических электрических соединителей старого советского/российского стандарта и используется в радио‑ и электронной аппаратуре специального и общего назначения. Ниже — краткая техническая характеристика без упоминания цен.
Это неконсервативный (негерметичный) блочный разъём с резьбовым соединением, предназначен для соединения кабельных и блочных линий питания и сигналов в стационарной и бортовой аппаратуре. Используется в блоках РЭА, системах питания, цепях управления и др., где требуются надёжные многоконтактные соединения.
Тип соединителя: вилка, блочная часть (обозначение «Б»), без кожуха.
Условный размер корпуса: 18 мм (диаметр габаритный в районе 22 мм максимум, точные габариты зависят от конкретной карты).
Количество контактов: 7 шт. (обычно силовые и сигналы, конкретная коммутация указывается в схеме устройства).
Сочленение: резьбовое, с одношпоночной поляризацией для правильной ориентации.
Для серии 2РМД/2РМ/2РМТ с 7‑контактным исполнением типичны следующие значения (для 2РМД18Б7Ш1В1 аналогичные по порядку величин):
Максимальное рабочее напряжение: до 560–700 В постоянного или переменного тока.
Токовая нагрузка: около 7 А на контакт в стационарном режиме (зависит от схемы и условий охлаждения).
Сопротивление контактов: не более нескольких мОм, что обеспечивает малые потери и нагрев.
Сопротивление изоляции: не менее 1000–5000 МОм, электрическая прочность изоляции — порядка 1800–2300 В в зависимости от исполнения.
Климатическое исполнение: обычно УХЛ2 или всеклиматическое, работа в диапазоне температур примерно от −60 до +100 °C (точный диапазон — по паспорту изделия).
Способ монтажа: пайка контактов проводов/проводников непосредственно в контактные лепестки, либо использование переходных монтажных плат, входящих в блочный корпус.
Разъём выпускает российский производитель «Исеть», входящий в группу предприятий, специализирующихся на соединителях РЭА. Это означает, что изделие проектируется под стандарты ГОСТ/ТУ и ориентировано на совместимость с другими сериями 2РМ, 2РМТ, 2РМД, 2РМДТ и т.п. (вилка‑розетка, тот же условный размер 18, аналогичная схема контактов).
