Соединитель 2РТТ28КУН7Г11В «5» относится к серии цилиндрических низкочастотных электрических соединителей типа 2РТТ , предназначенных для работы в электрических цепях постоянного и переменного токов. Он используется в основном в промышленной и радиотехнической аппаратуре, включая судовые, авиационные и наземные системы.

Назначение и область применения

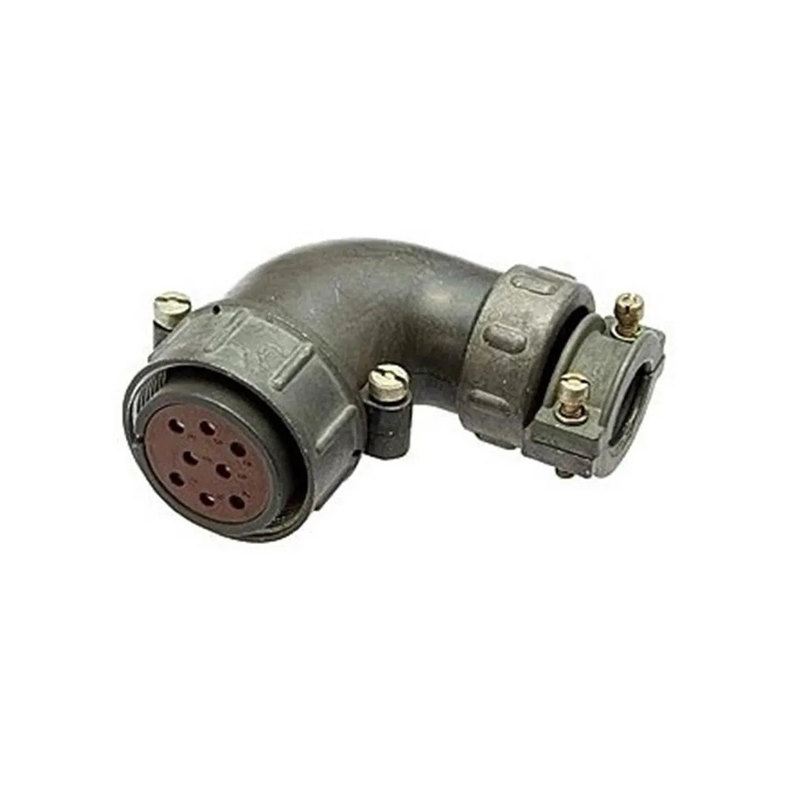

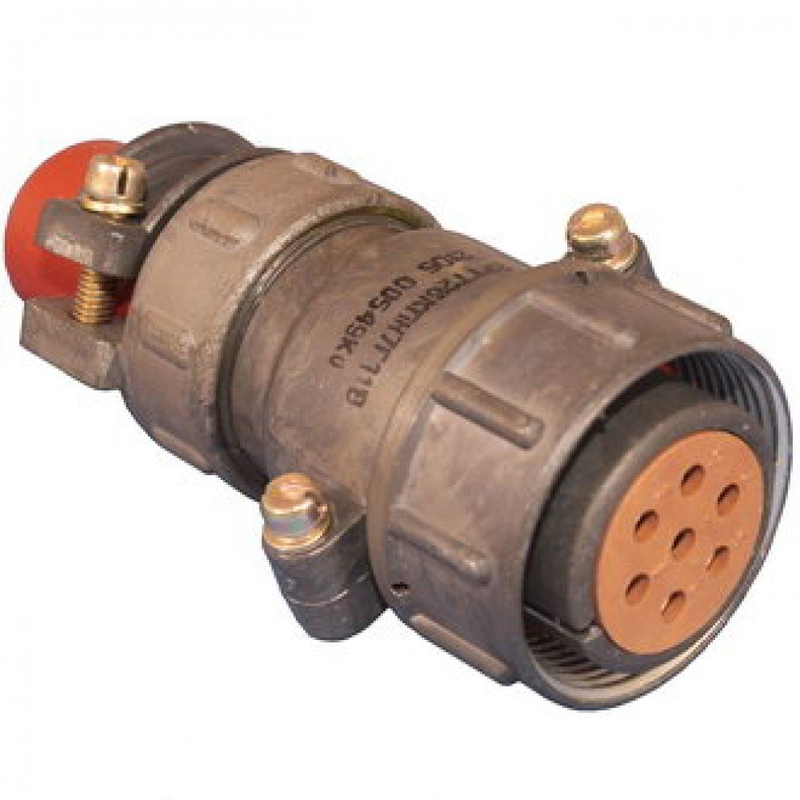

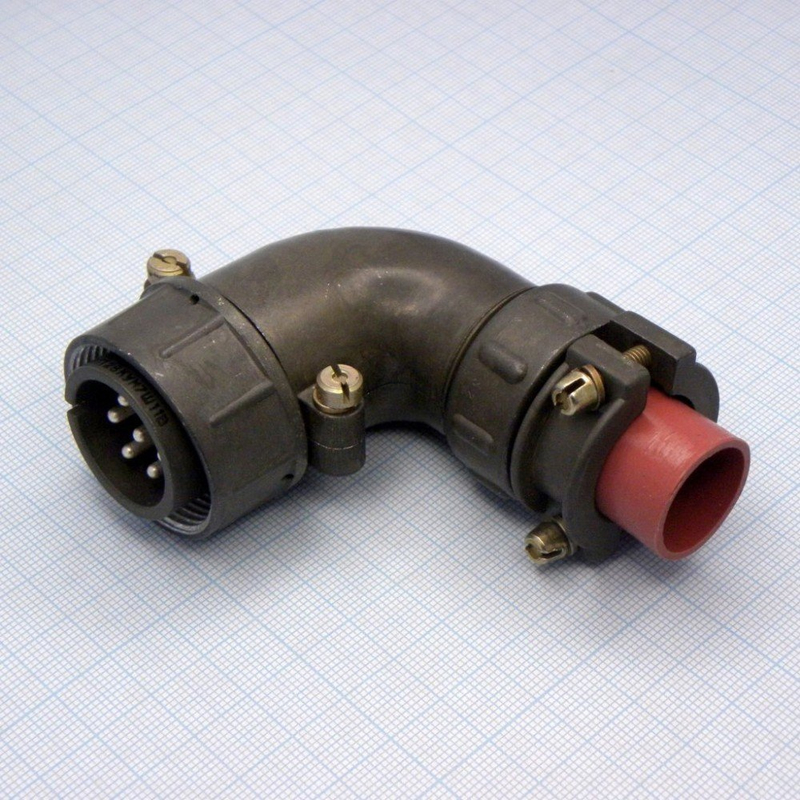

Это кабельная розетка серии 2РТТ , предназначенная для присоединения кабеля с неэкранированными жилами к стационарной или подвижной электрической цепи.
Соединитель рассчитан на работу в широком диапазоне внешних условий: вибрации, удары, перепады атмосферного давления, повышенная влажность и температурные колебания, поэтому применяется в условиях повышенных механических и климатических нагрузок.

Тип и конструкция

• Тип : цилиндрический, негерметичный, всеклиматический разъём объёмного монтажа.

• Корпус : условный размер 28 , кабельный корпус из алюминиевого сплава с оксидным покрытием (серый цвет).

• Патрубок :угловой , с гайкой для неэкранированного кабеля (обозначение «КУН»).

• Метод сочленения : резьбовой, с фиксацией сочленённого положения накидной гайкой по резьбе M33×1,5 .

Электрические параметры

• Количество контактов : 7 контактов диаметром около 2,5 мм .

• Способ присоединения проводов : пайка жил кабеля к контактным деталям.

• Максимальное рабочее напряжение : до примерно 850 В (амплитудное значение).

• Максимальный рабочий ток на контакт : порядка 35 А для контактов диаметром 2,5 мм, следовательно, разъём рассчитан на суммарный ток порядка 155 А при всех контактах, нагруженных одновременно.

• Сопротивление изоляции : не менее нескольких сотен мегаом в нормальных климатических условиях.

Условия эксплуатации

• Интервал рабочих температур : от примерно −60 °C до +100 °C , что соответствует всеклиматическому исполнению (обозначение «В» в маркировке).

• Механические нагрузки : рассчитан на синусоидальные вибрации и многократные ударные воздействия, предусмотренные для промышленной и подвижной аппаратуры.

• Срок сохраняемости : порядка 15 лет , при условии хранения и эксплуатации в пределах норм и требований технических условий.

Что означает «5»

Буква‑цифра «5» в обозначении обычно указывает вид приёмки или тип контроля качества по внутренним техническим условиям (например, вид приёмки: ВП, ПЗ и т.п.), а не на изменение конструкции или характеристик разъёма.
Это технический реквизит, используемый предприятием‑изготовителем для отслеживания партий и контрольных процедур, но конструктив и основные параметры разъёма 2РТТ28КУН7Г11В при этом остаются неизменными.

Мы можем дополнительно расписать тип контактов, схему размещения контактов «7Ш11» или варианты совместимых вилок из серии 2РТТ.
