Описание

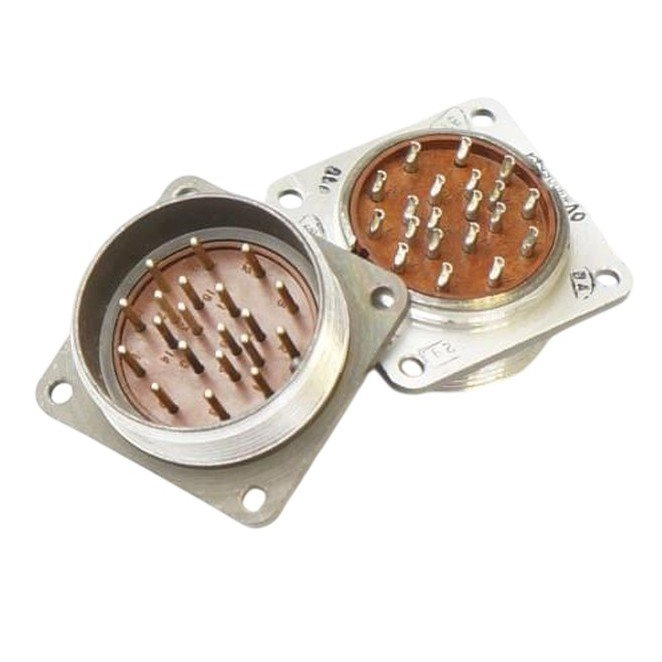

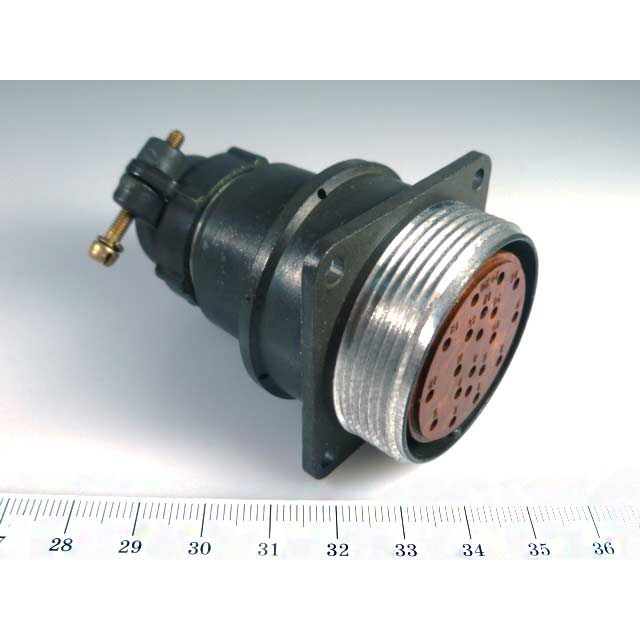

Соединители 2РМД36Б20Г5В1
Соединители 2РМД36Б20Г5В1 представляют собой цилиндрические, низкочастотные разъемы, предназначенные для соединения и разъединения электрических цепей постоянного и переменного тока. Они используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Основные характеристики
Тип соединителя : 2РМД
Условный размер корпуса : 36
Вид корпуса : Блочный (приборный)
Количество контактов : 20
Часть соединителя : розетка (Г)
Сочетание контактов : 5 (все контакты диаметром 1,5 мм)
Покрытие контактов : Серебро (В)
Теплостойкость : До +100°C
Технические параметры
Максимальная токовая нагрузка :
На одиночный контакт: 8 А
Суммарная на соединитель: 133 А
Максимальное рабочее напряжение : 560 В или 700 В
Максимальное испытательное напряжение : 1850 В или 2300 В в нормальных климатических условиях
Сопротивление контактов : Не более 2,5 мОм
Сопротивление изоляции : Не менее 5000 МОм
Число сочленений-расчленений : 500
Минимальная наработка : 5000 часов
Срок сохраняемости : Не менее 15 лет
Условия эксплуатации
Температура окружающего воздуха :
Рабочая: от -60°C до +100°C
Предельная: от -60°C до +70°C
2РМД36Б20Г5В1 — это блочная розетка, принадлежащая к серии цилиндрических низкочастотных разъемов. Она предназначена для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 или 700 В в зависимости от типономинала.
Технические характеристики:
Тип соединителя: 2РМД
Условный размер корпуса: 36
Вид корпуса: Б — блочный (приборный)
Количество контактов: 20
Часть соединителя: Г — розетка
Обозначение сочетания контактов: 5 — все контакты диаметром 1,5 мм
Покрытие контактов: В — серебро
Теплостойкость: 1 — до +100° С
Электрические характеристики:
Максимальная токовая нагрузка на одиночный контакт: 8 А
Суммарная токовая нагрузка на соединитель: 133 А
Максимальное рабочее напряжение: до 560 В или 700 В
Максимальное испытательное напряжение: до 1850 В или 2300 В в нормальных климатических условиях
Механические и климатические характеристики:
Сопротивление контактов: не более 2,5 мОм
Сопротивление изоляции: не менее 5000 МОм
Рабочая температура: от -60° С до +100° С
Предельная температура: от -60° С до +70° С
Относительная влажность: до 98% при +25° С
Атмосферное давление: от 133,32·10^-12 Па до 506 кПа
Применение:
Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
