Описание

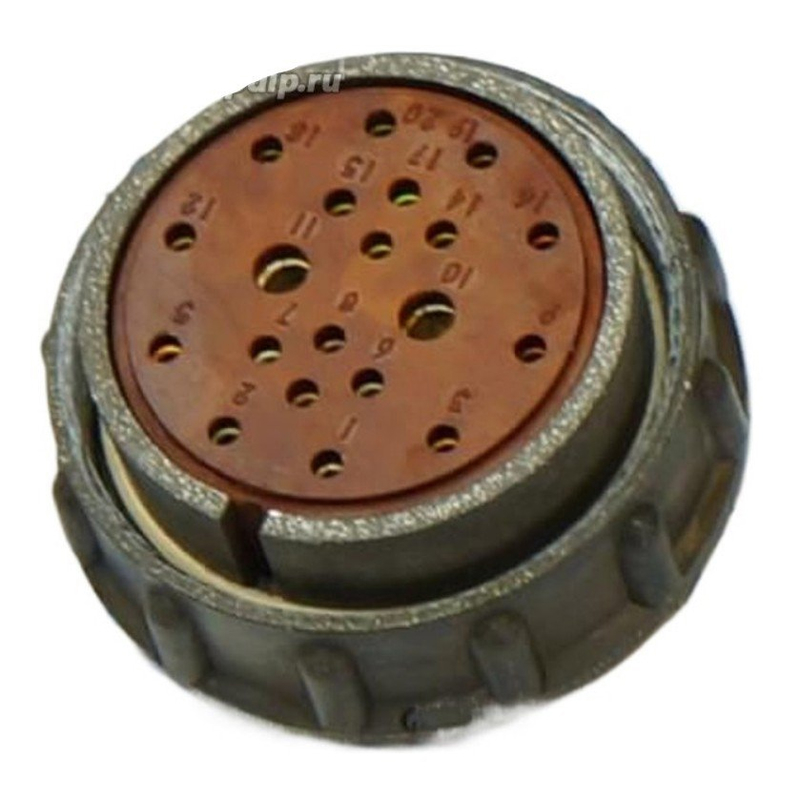

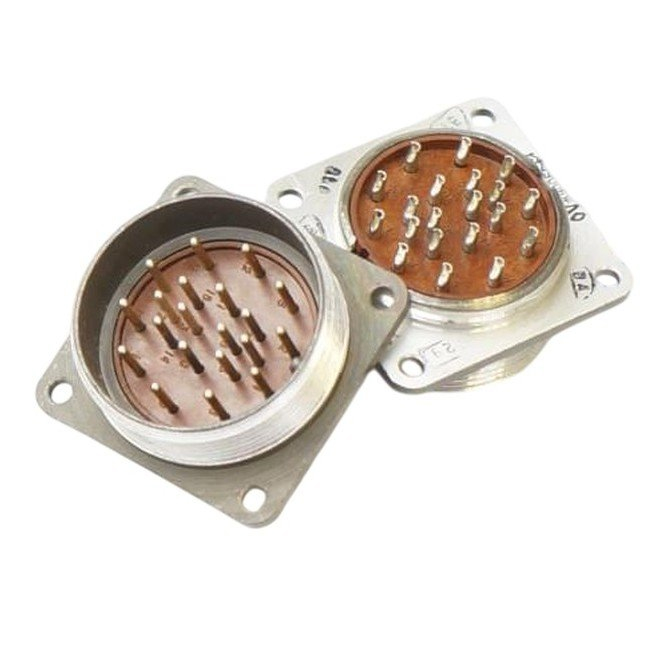

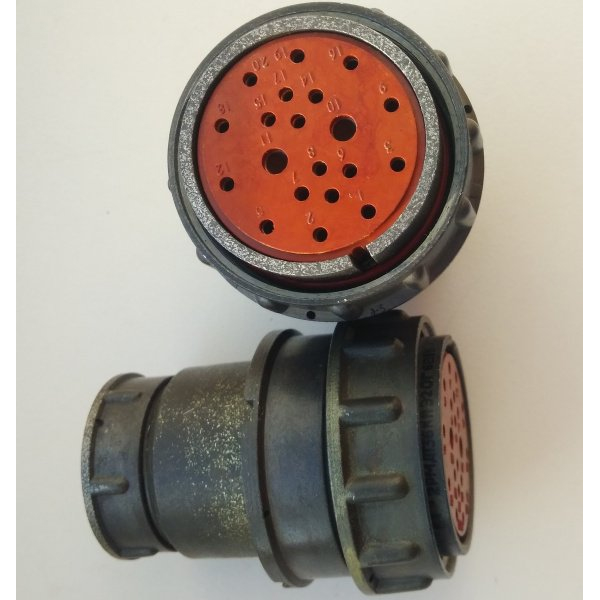

Соединители 2РМД36Б20Г6В1
Соединители 2РМД36Б20Г6В1 представляют собой блочные розетки, предназначенные для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Они используются для внутреннего объемного монтажа и подходят для работы в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Технические характеристики
Условное обозначение :
2РМД — тип соединителя.
36 — условный размер корпуса.
Б — блочный тип корпуса.
20 — количество контактов.
Г — розетка.
6 — сочетание контактов диаметром 1,5 мм и 3 мм.
В — серебреное покрытие контактов.
1 — теплостойкость до +100° С.
Электрические характеристики :
Токовая нагрузка на одиночный контакт:
Диаметром 1,5 мм — 10 А.
Диаметром 3 мм — 36 А.
Суммарная на соединитель — 147 А.
Максимальное рабочее напряжение:
Для контактов диаметром 1,5 мм — 560 В; 700 В.
Для контактов диаметром 3 мм — 560 В.
Максимальное испытательное напряжение в нормальных климатических условиях:
Для контактов диаметром 1,5 мм — 1850 В; 2300 В.
Для контактов диаметром 3 мм — 1850 В.
Механические характеристики :
2РМД36Б20Г6В1 — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она применяется для внутреннего объемного монтажа в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.
Технические характеристики
Тип соединителя : 2РМД
Условный размер : 36
Тип корпуса : Блочный (Б)
Количество контактов : 20
Тип части соединителя : розетка (Г)
Сочетание контактов : Диаметр 1,5 мм и 3 мм (6)
Покрытие контактов : Серебро (В)
Теплостойкость : +100° С
Электрические характеристики :
Токовая нагрузка на одиночный контакт:
Диаметр 1,5 мм: 10 А
Диаметр 3 мм: 36 А
Суммарная на соединитель: 147 А
Максимальное рабочее напряжение:
Для контактов диаметром 1,5 мм: 560 В, 700 В
Для контактов диаметром 3 мм: 560 В
Максимальное испытательное напряжение в нормальных климатических условиях:
Для контактов диаметром 1,5 мм: 1850 В, 2300 В
Для контактов диаметром 3 мм: 1850 В
Механические и климатические характеристики :
Сопротивление контактов:
Диаметр 1,5 мм: не более 2,5 мОм
Диаметр 3 мм: не более 0,8 мОм
Сопротивление изоляции: не менее 5000 МОм
Усилие расчленения соединителей: не более 215,82 Н (22 кгс)
Рабочая температура: от -60° С до +100° С
Относительная влажность при +25° С: до 98%
Климатическое исполнение: умеренный и холодный климат (УХЛ2.1)
Прочие характеристики :
Сочленение розетки: резьбовое
Поляризация корпусов: одношпоночная
Габаритные размеры: 43?43?27 мм
Масса: не более 54,5 г
Минимальная наработка: 5000 ч
Число сочленений-расчленений: 500
Минимальный срок сохраняемости: 15 лет
Этот тип розеток широко используется в различных радиоэлектронных устройствах благодаря своей надежности и универсальности.
