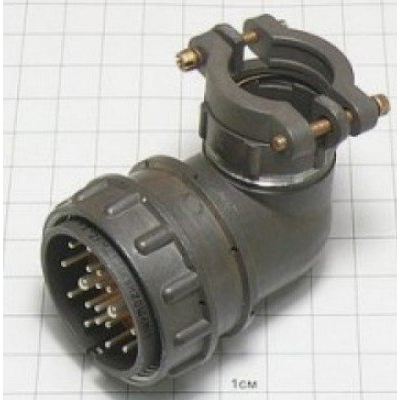

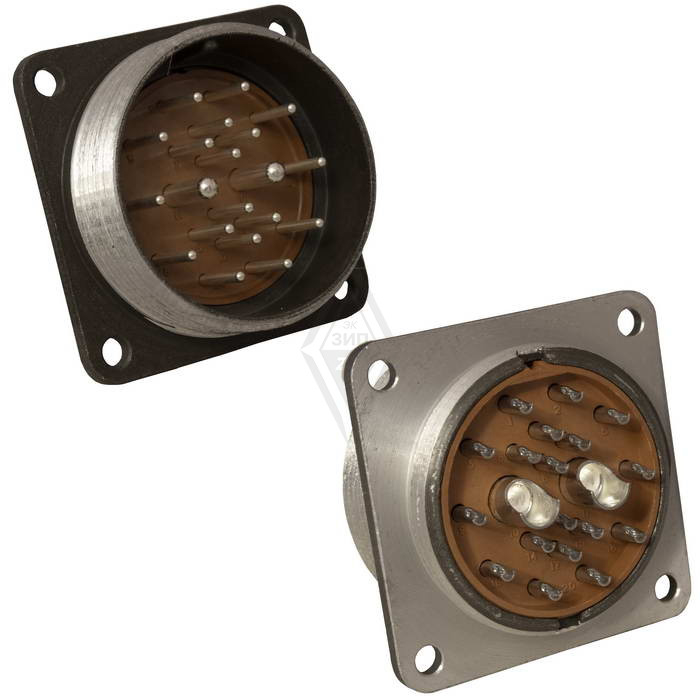

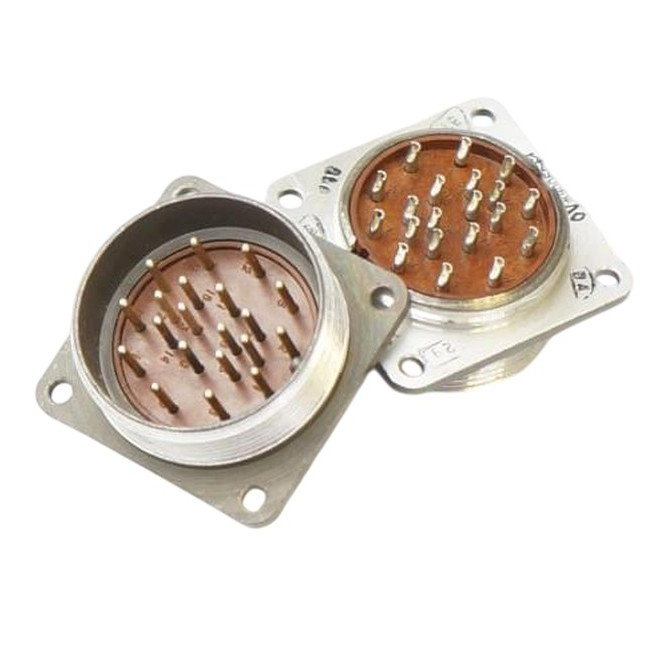

2РМД36Б20Ш6В1 — это блочная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа.

Технические характеристики

• Условное обозначение :

  • 2РМД — тип соединителя.

  • 36 — условный размер.

  • Б — блочный тип корпуса.

  • 20 — количество контактов.

  • Ш — вилка.

  • 6 — сочетание контактов (диаметром 1,5 мм и 3 мм).

  • В — серебреное покрытие контактов.

  • 1 — теплостойкость до +100° С.

• Токовая нагрузка :

  • Контакты диаметром 1,5 мм — до 10 А.

  • Контакты диаметром 3 мм — до 36 А.

  • Суммарная нагрузка на соединитель — до 147 А.

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1,5 мм — 560 В или 700 В.

  • Для контактов диаметром 3 мм — 560 В.

• Максимальное испытательное напряжение :

  • Для контактов диаметром 1,5 мм — 1850 В или 2300 В.

  • Для контактов диаметром 3 мм — 1850 В.

• Сопротивление контактов :

  • Контакты диаметром 1,5 мм — не более 2,5 мОм.

  • Контакты диаметром 3 мм — не более 0,8 мОм.

• Сопротивление изоляции : не менее 5000 МОм (по другим данным — не менее 1000 МОм).

• Рабочая температура :

2РМД36Б20Ш6В1 — это блочная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и может работать в широком диапазоне температур от -60°C до +100°C.

Технические характеристики

• Токовая нагрузка :

  • На одиночный контакт диаметром 1,5 мм — 10 А.

  • На одиночный контакт диаметром 3 мм — 36 А.

  • Суммарная на соединитель — 147 А.

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1,5 мм — 560 В и 700 В.

  • Для контактов диаметром 3 мм — 560 В.

• Сопротивление контактов :

  • Для контактов диаметром 1,5 мм — не более 2,5 мОм.

  • Для контактов диаметром 3 мм — не более 0,8 мОм.

• Сопротивление изоляции : Не менее 5000 МОм

• Количество контактов : 20

• Тип корпуса : Блочный, без патрубка

• Покрытие контактов : Серебро

• Теплостойкость : До +100°C

• Минимальная наработка : 5000 часов

• Максимальное количество сочленений-расчленений : 500 раз

Условия эксплуатации

• Температура : Рабочая от -60°C до +100°C, предельная от -60°C до +70°C

• Влажность : До 98% при +25°C

• Давление : Рабочее — 133,32·10^-12 Па, предельное — 12 кПа

• Вибрация и удар : Выдерживает синусоидальную вибрацию и механические удары

Эта вилка используется в сочетании с соответствующими розетка ми, такими как2РМД36К20Г6В1 .
