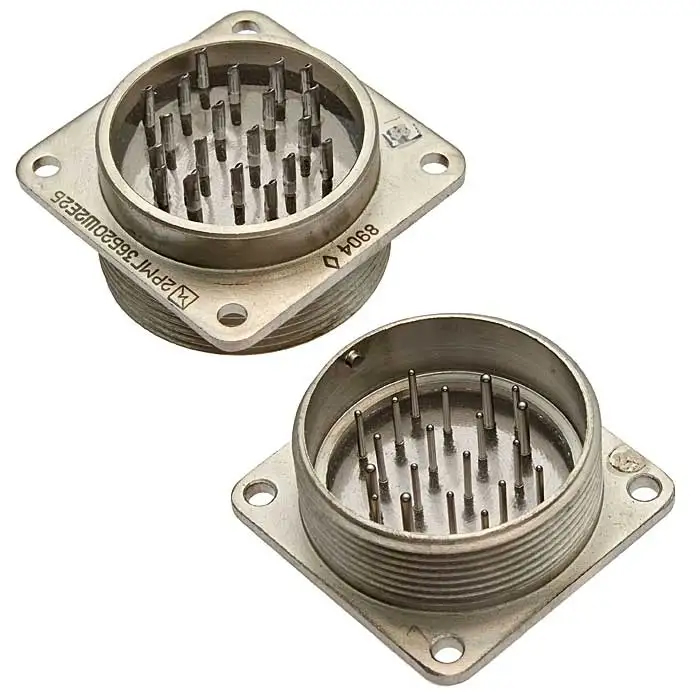

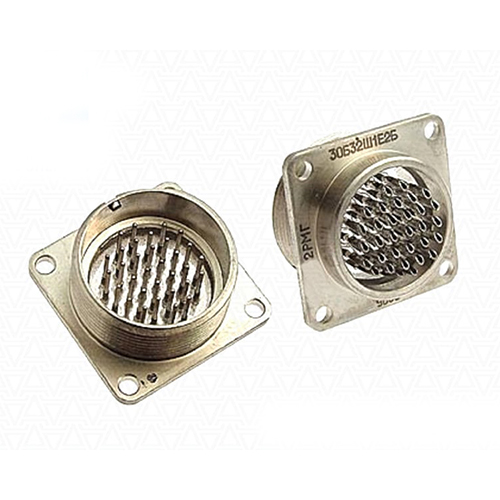

2РМГ33Б20Ш1Е2 – это низкочастотный цилиндрический герметичный соединитель вилка для приборного монтажа с резьбовой фиксацией сочлененного положения. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Характеристики :

• Сопротивление контактов: не более 0.005 Ом

• Максимальная рабочая частота: 3 МГц

• Сопротивление изоляции: 5000 МОм

• Номинальное напряжение: 700 V для контактов ? 1 мм; 560 V для контактов ? 1 мм

• Рабочий ток: 4,5 А на контакт, 75 А на разъем

• Диапазон частот: 5-5000 Hz

• Амплитуда ускорения: 500 m/c?

• Уровень звукового давления: 170 dB

• Линейное ускорение: 2000 m/c?

• Ускорение при механическом ударе одиночного действия: 5000 m/c?

• Ускорение при механическом ударе многократного действия: 1000 m/c?

• Минимальная наработка при температуре max +80°С: 1500 часов

• Интервал рабочих температур: от -60 до +200°C

• Относительная влажность: 98% при температуре +25°С

• Атмосферное давление: от 1,34х10??? Pa до 50,6х10? Pa

• Максимальный срок хранения: 25 лет

• Ресурс: 500 циклов

• Климатическое исполнение: УХЛ

• Синусоидальная вибрация, диапазон частот: 1...5000 Гц

• Синусоидальная вибрация, ускорение: 500 м/с2

• Количество контактов: 20

• Диаметр контактов: 1 мм

• Материал контактов: никель

• Герметичность: да

• Масса изделия: 57,1 гр

Расшифровка условного обозначения 2РМГ33Б20Ш1Е2 :

• 2РМГ - тип соединителя

• 33 - условный размер корпуса

• Б - вид корпуса: блочный (приборный)

• 20 - количество контактов

• Ш - часть соединителя: вилка

• 1 - обозначение сочетания контактов; все контакты ? 1,0мм

• Е - покрытие контактов: химникель

• 2 - теплостойкость: 200°С

• Б - корпус блочный (приборный) без левой резьбы

вилки 2РМГ сочленяются с розетка ми 2РМ (2РМТ), а вилки типа 2РМГД - с розетка ми 2РМД и 2РМДТ.
