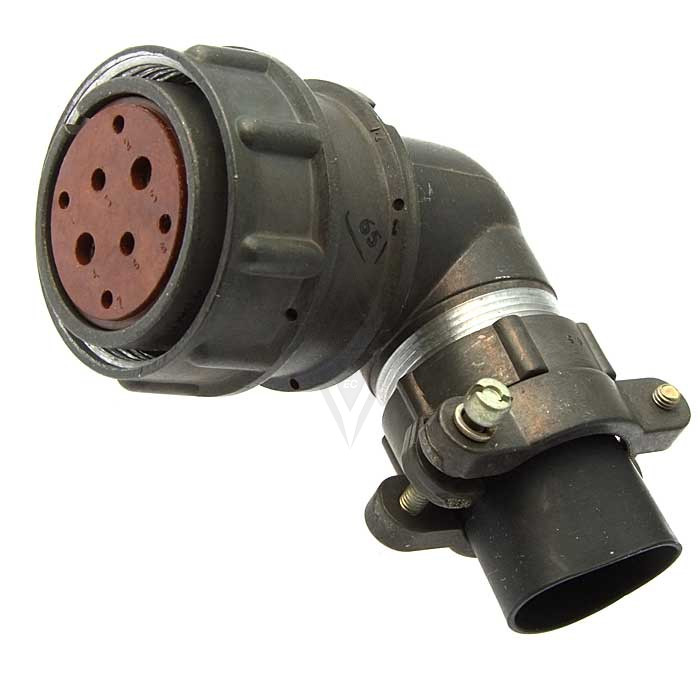

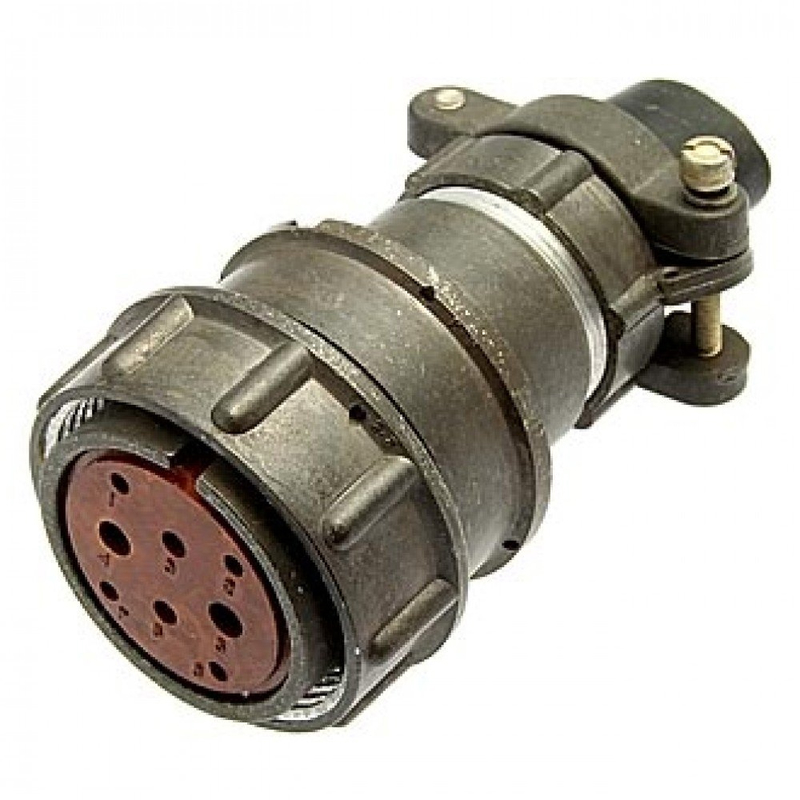

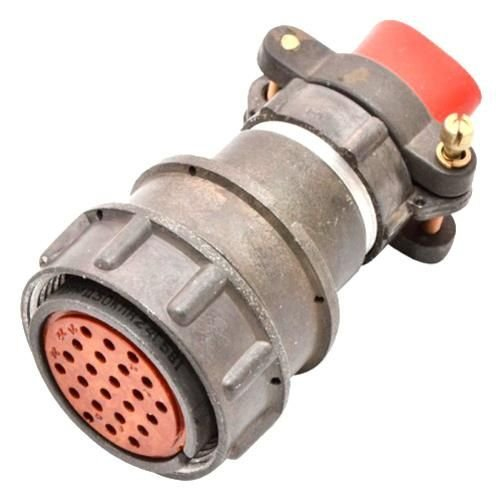

Соединитель2РМД30КПН8Г7В1Л представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Технические характеристики

• Тип соединителя : Негерметичный, климатика УХЛ.

• Количество контактов : 8.

• Рабочее напряжение : Не более 560 В для разъемов с 8 контактами

• Максимальная токовая нагрузка на одиночный контакт :

  • Контакты диаметром 1,5 мм: 13 А.

  • Контакты диаметром 2 мм: 18 А.

  • Контакты диаметром 3 мм: 36 А.

• Максимальная общая токовая нагрузка : Не более 120 А для разъемов с 8 контактами

• Сопротивление контактов :

  • Контакты диаметром 1,5 мм: Не более 0,0025 Ом.

  • Контакты диаметром 2 мм: Не более 0,0016 Ом.

  • Контакты диаметром 3 мм: Не более 0,0008 Ом.

• Материал контактов : Золото или серебро

• Емкость между контактами : Не более 6 пФ

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях

• Рабочая температура окружающей среды : От -60°C до +100°C

• Минимальная наработка : Не менее 1000 часов

• Максимальное количество сочленений-расчленений : 500 раз

Применение

Соединители типа2РМД30КПН8Г7В1Л широко используются в различных электро-, радио- и контрольно-измерительных приборах. Они подходят для монтажа с экранированными или неэкранированными кабелями.

Расшифровка обозначения

• 2РМД : Тип соединителя.

• 30 : Условный размер корпуса.

• К : Вид корпуса — кабельный.

• П : Вид патрубка — прямой.

• Н : Вид гайки патрубка — для неэкранированного кабеля.

• 8 : Количество контактов.

• Г : Часть соединителя — розетка.

• 7 : Обозначение сочетания контактов (? 1,5 мм, ? 2 мм и ? 3 мм).

• В : Покрытие контактов — серебро.

• 1 : Теплостойкость — до 100°C
