Описание

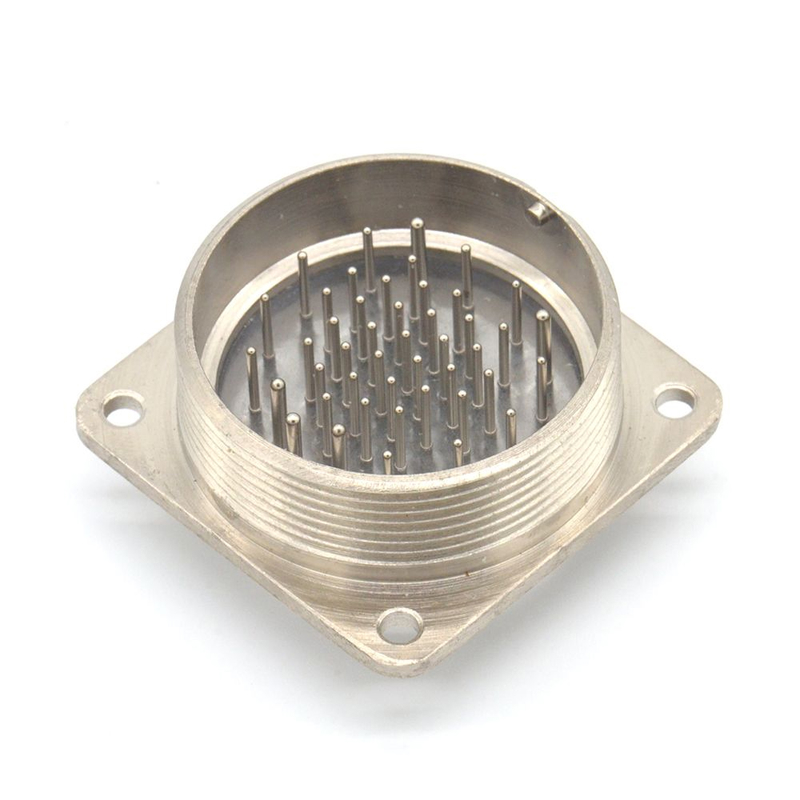

Соединители 2РМГ39Б45Ш2Е2Б
Соединители 2РМГ39Б45Ш2Е2Б представляют собой цилиндрические электрические разъемы, предназначенные для использования в различных электрических цепях. Они могут работать с постоянным (DC) и переменным (AC) током, а также с импульсным током частотой до 3 МГц.
Технические характеристики
Тип разъема : вилка блочная.
Условный размер корпуса : 39.
Количество выводов или контактов : 45.
Условный номер контактного набора : 2 (контакты ? 1 mm и 1,5 mm).
Покрытие выводов или контактов : Химникель (E).
Тип кожуха или патрубка :.
Метод сочленения : Резьбовой.
Метод монтажа : Объемный.
Материал корпуса : Сталь.
Материал вставки (изолятора) : Стекло.
Тип контактов : Штырь.
Электрические характеристики
Рабочий ток :
Для контактов ? 1 mm: 3 А.
Для контактов ? 1,5 mm: 6 А.
На разъем: 125 А.
Номинальное напряжение :
Для контактов ? 1 mm: 700 В.
Для контактов ? 1 mm и ? 1,5 mm: 560 В.
Сопротивление изоляции : 5000 М?.
Сопротивление контактов : Не более 15 м? для контактов ? 1 mm и 10 м? для контактов ? 1,5 mm.
Механические и климатические характеристики
Интервал рабочих температур : От -60 до +200°C.
Относительная влажнос

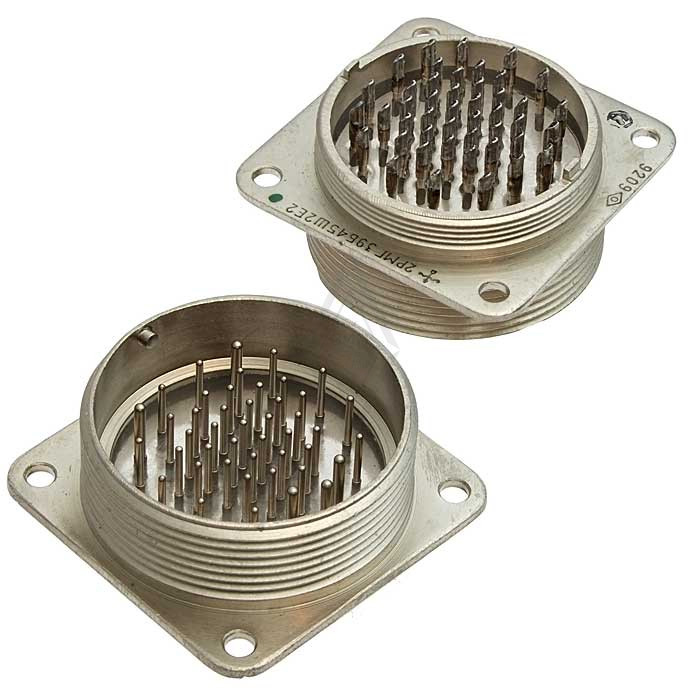

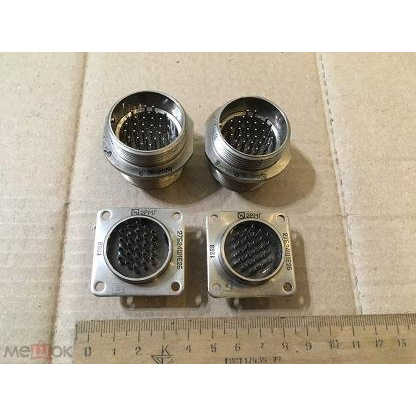

Соединитель2РМГ39Б45Ш2Е2Б представляет собой герметичную цилиндрическую вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Технические характеристики
Тип соединителя : 2РМГ — герметичный.
Условный размер корпуса : 39.
Вид корпуса : Б — блочный (приборный).
Количество контактов : 45.
Часть соединителя : Ш — вилка.
Сочетание контактов : 2 — контакты 1,0 мм и 1,5 мм.
Покрытие контактов : Е — никель.
Теплостойкость : 2 — 200°С.
Корпус : Б — блочный (приборный) без левой резьбы.
Применение и условия эксплуатации
Применение : Внутренний монтаж в климатическом исполнении УХЛ.
Сочленение : Резьбовое, поляризация корпусов одношпоночная.
Метод монтажа : Объемный, пайка.
Условия эксплуатации :
Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 500 м/с? (50 g).
Одиночные удары : Ускорение 5000 м/с? (500 g).
Многократные удары : Ускорение 1000 м/с? (100 g).
Линейные удары : Ускорение 2000 м/с? (200 g).
Минимальная температура окружающей среды : -60°C.
Пониженное атмосферное давление : 133,32·10??? Па (10??? мм рт. ст.).
Относительная влажность при t=+25°C : 98%.
Электрические характеристики
Максимальное рабочее напряжение : 560, 700 В.
Максимальная токовая нагрузка на контакт :
?1,0 мм — 3 А.
?1,5 мм — 6 А.
Сопротивление электрического контакта :
?1,0 мм — 15 мОм.
?1,5 мм — 10 мОм.
Сопротивление изоляции : Не менее 5000 МОм.
Минимальная наработка : 1000 часов при 500 циклах сочленений-расчленений.
Минимальный срок сохраняемости : 15 лет
