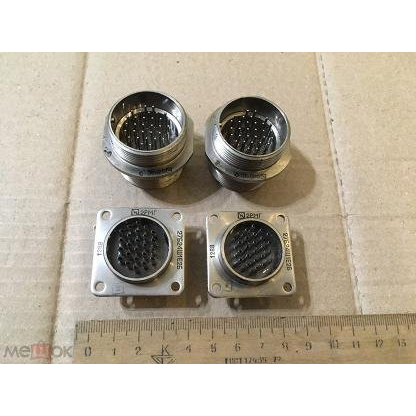

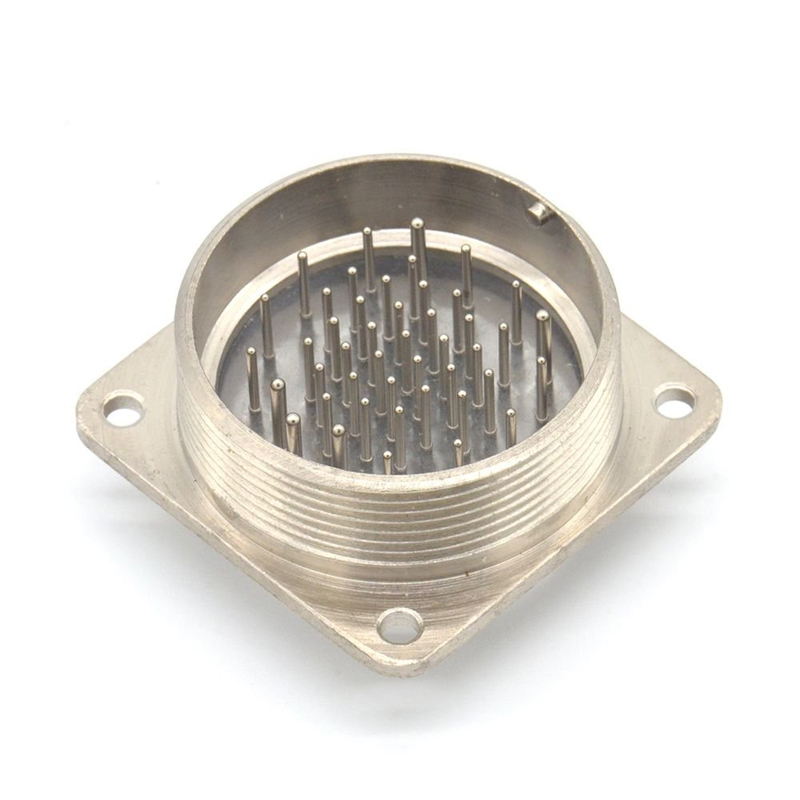

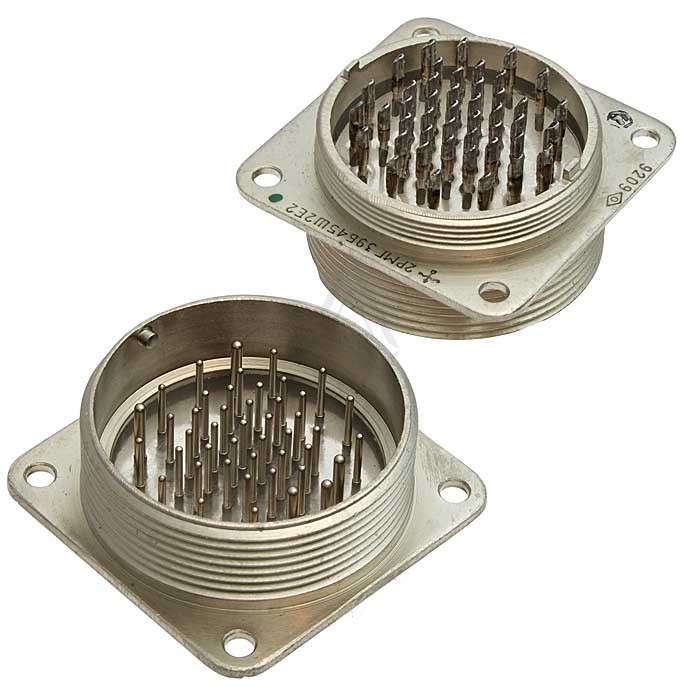

Соединитель2РМГ39Б45Ш2Е2Б представляет собой герметичную цилиндрическую вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Технические характеристики

• Тип соединителя : 2РМГ, герметичный.

• Условный размер корпуса : 39.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 45.

• Часть соединителя : вилка (Ш).

• Сочетание контактов : Контакты 1,0 мм и 1,5 мм.

• Покрытие контактов : Никель.

• Теплостойкость : До 200°С.

• Корпус : Блочный (приборный) без левой резьбы.

Эксплуатационные характеристики

• Максимальное рабочее напряжение : Не более 560 и 700 В.

• Максимальная токовая нагрузка на контакт :

  • Для контактов ?1,0 мм: 3 А.

  • Для контактов ?1,5 мм: 6 А.

• Сопротивление электрического контакта :

  • Для контактов ?1,0 мм: Не более 15 мОм.

  • Для контактов ?1,5 мм: Не более 10 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Минимальная наработка : 1000 часов при 500 циклах сочленений-расчленений.

• Минимальный срок сохраняемости : 15 лет.

Условия эксплуатации

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 500 м/с? (50 g).

• Одиночные удары : Ускорение до 5000 м/с? (500 g).

• Многократные удары : Ускорение до 1000 м/с? (100 g).

• Линейные удары : Ускорение до 2000 м/с? (200 g).

• Минимальная температура окружающей среды : -60°C.

• Пониженное атмосферное давление : До 133,32·10??? Па (10??? мм рт. ст.).

• Относительная влажность при t=+25°C : До 98%.

Соединители2РМГ39Б45Ш2Е2Б используются для внутреннего монтажа в климатическом исполнении УХЛ и соответствуют техническим условиям ГЕО.364.140ТУ. Сочленение с розетка ми осуществляется резьбовым способом с одношпоночной поляризацией корпуса.
