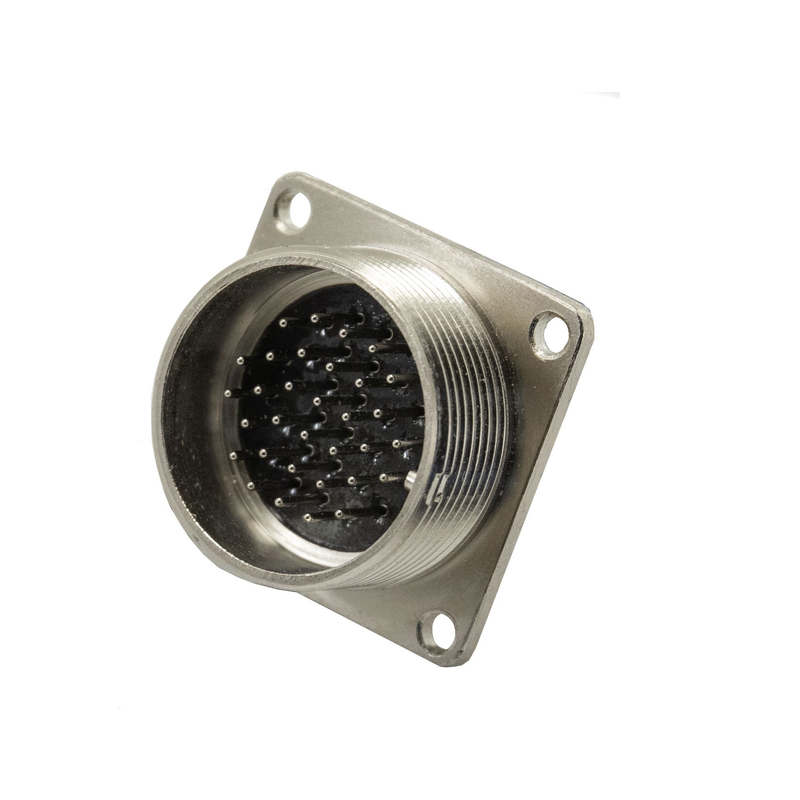

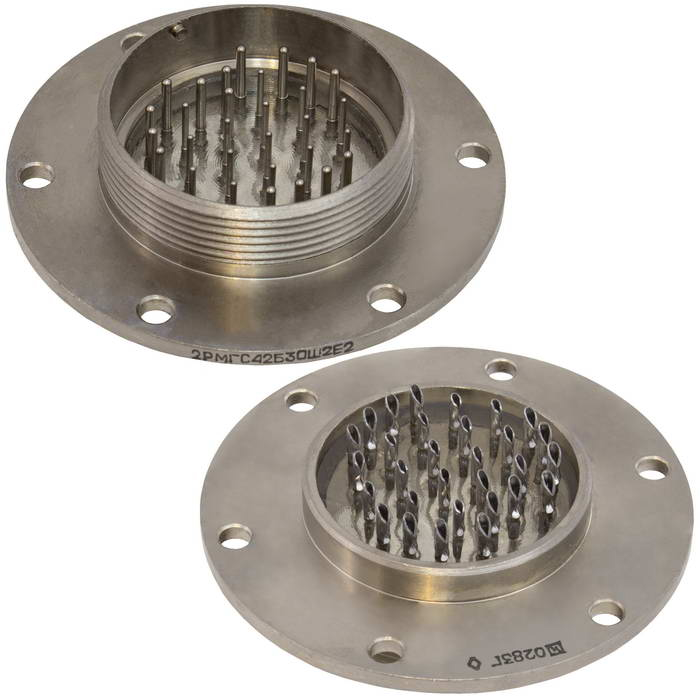

Соединитель2РМГ42Б30Ш2Е2 представляет собой герметичную цилиндрическую вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Технические характеристики

• Тип соединителя : 2РМГ

• Корпус : Блочный (приборный) без левой резьбы

• Условный размер корпуса : 42

• Количество контактов : 30

• Сочетание контактов : Контакты диаметром 1,0 мм и 1,5 мм

• Покрытие контактов : Никель

• Теплостойкость : До 200°C

• Сочленение : Резьбовое

• Поляризация корпуса : Одношпоночная

Применение

Эти вилки используются в различных радиоэлектронных устройствах и могут быть оснащены прямым патрубком для экранированного или неэкранированного кабеля, либо без патрубка. Они предназначены для внутреннего монтажа в климатическом исполнении УХЛ и соответствуют техническим условиям ГЕ0.364.140 ТУ.

Климатические условия

Соединители типа 2РМГ могут работать в широком диапазоне температур от -60°C до +100°C и выдерживают повышенную относительную влажность воздуха до 98% при температуре +40°C.

Механические характеристики

• Синусоидальная вибрация : Диапазон частот 1...5000 Гц, ускорение 490 м/с? (50 g)

• Механический удар : Одиночного действия с ускорением 5000 м/с? (500 g), многократного действия с ускорением 1000 м/с? (100 g)

Гарантийные показатели

• Гарантийный срок хранения : 15 лет

• Минимальная наработка : Не менее 1000 часов

• Максимальное количество сочленений-расчленений : 500 раз

Эти соединители широко используются в различных отраслях промышленности благодаря своим надежным техническим характеристикам и широкому диапазону применения.
