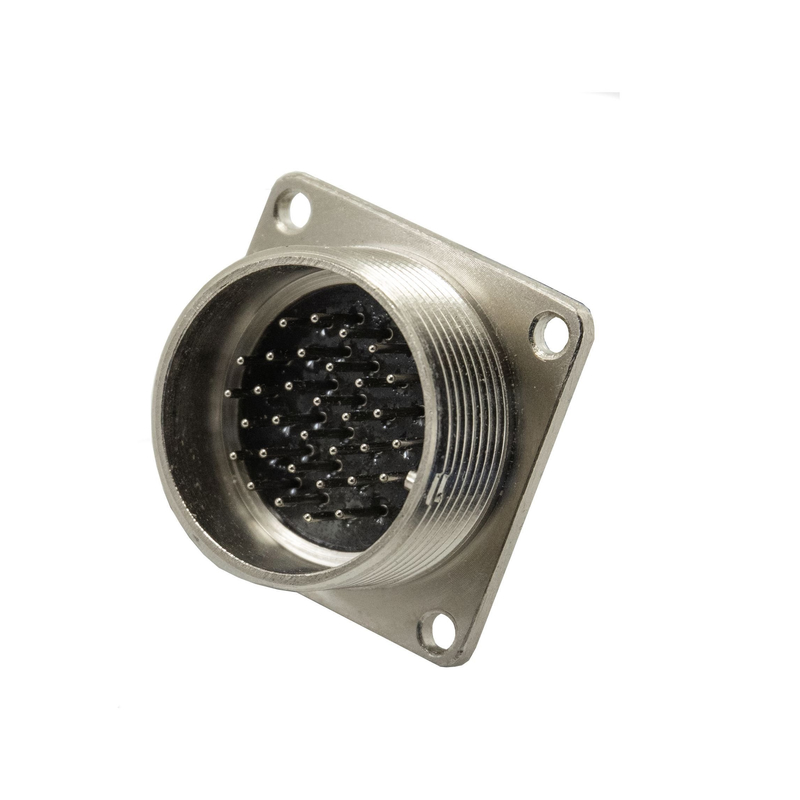

Соединитель 2РМГ42Б30Ш2Е2 — это герметичный низкочастотный цилиндрический разъем серии «2РМГ», выпускаемый в России и предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Рассеем условное обозначение и ключевые технические особенности.

Расшифровка маркировки

• 2РМГ — серия низкочастотных цилиндрических разъемов герметичного исполнения.

• 42 — условный размер корпуса (диаметр «по ключу» около 42 мм).

• Б — блочный (приборный) корпус, рассчитанный на монтаж на блок или панель, без левой резьбы.

• 30 — общее количество контактов (30 штырь‑контактов вилки).

• Ш — часть соединителя «Ш» означает вилку (штырь‌‑контакты).

• 2 — теплостойкость, рабочая группа на 200 °C.

• Е — покрытие контактов никелем (Е — никель, иногда комбинируется с другими покрытиями).

Указание «5» в вашем обозначении обычно относится к варианту исполнения по схеме контактов или к конкретной редакции технических условий, без изменения базовых параметров разъема.

Конструкция и исполнение

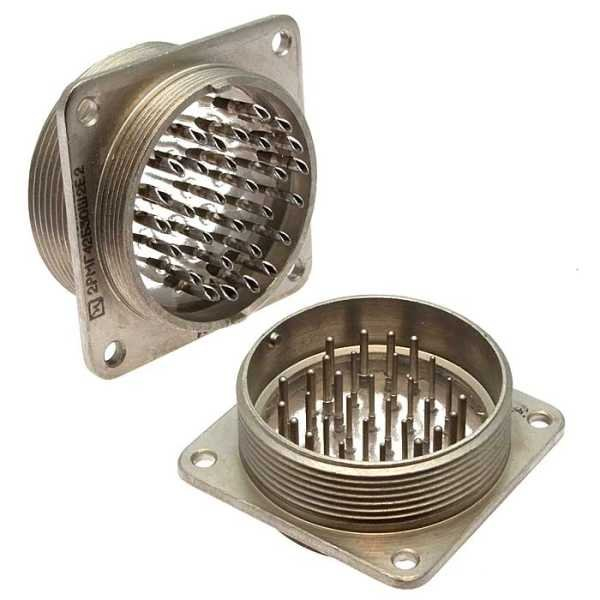

• Соединитель выполнен в виде цилиндрической вилки с металлическим корпусом, фиксацией по резьбе и герметичным уплотнением (резиновое кольцо или аналогичный уплотнитель).

• Материал изолятора, как правило, карболит или аналогичный термореактивный пластик, обеспечивающий механическую жесткость и устойчивость к нагреву.

• Контакты размещены в двух или более круговых рядах, диаметры контактов обычно комбинируются (например, 1 мм и 1,5 мм) для разных токовых нагрузок.

Основные технические параметры

• Количество контактов: 30 штырь‑контактов.

• Максимальное рабочее напряжение: порядка 700 В (постоянное/переменное).

• Максимальная токовая нагрузка на одиночный контакт: до 4,5 А; суммарная нагрузка по всем контактам может достигать ~168 А при корректном распределении.

• Рабочий диапазон температур: примерно от −60 °C до +200 °C в зависимости от конкретных ТУ.

• Сопротивление контакта: порядка 0,01–0,015 Ом на один контакт; сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Максимальная частота сигнала: до 3 МГц, что позволяет использовать разъем в низкочастотных и импульсных цепях.

Условия эксплуатации и надежность

• Разъем рассчитан на работу в условиях повышенной влажности (до 98 % при +40 °C), вибрации и ударов, поэтому часто применяется в бортовой и военной аппаратуре. Доставка
