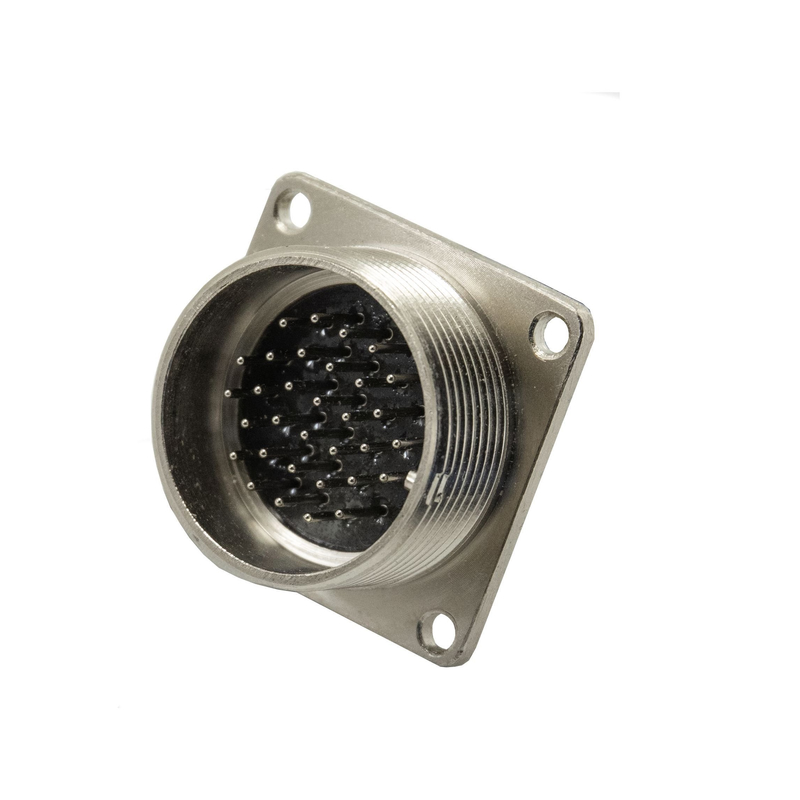

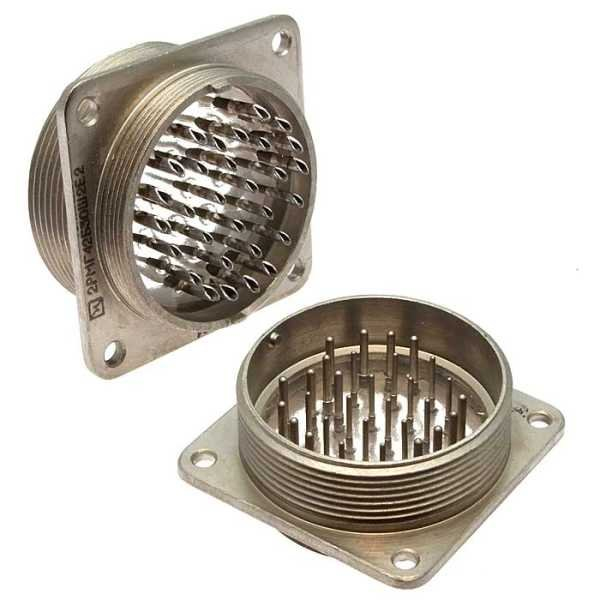

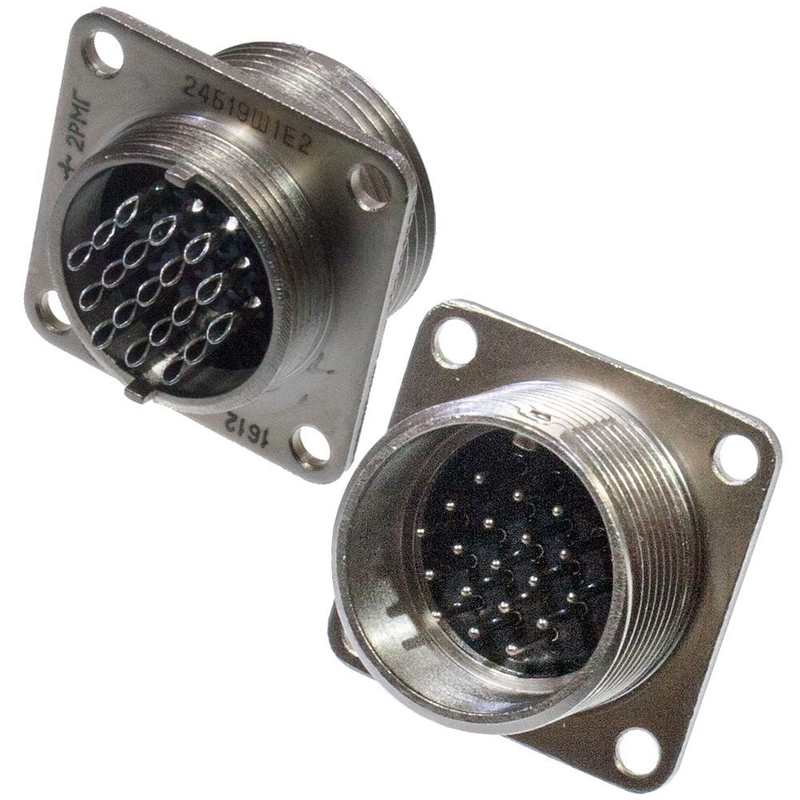

2РМГ42Б30Ш2Е2 Вилка блочная

2РМГ42Б30Ш2Е2 — это низкочастотный цилиндрический герметичный соединитель серии 2РМГ, выполненный в виде вилки блочного (приборного) исполнения. Он предназначен для работы в цепях постоянного и переменного тока, а также импульсных токов с частотой до примерно 3 МГц.

Основное назначение и область применения

Этот разъём используется для соединения и разъединения электрических цепей в приборных и стационарных устройствах, часто в промышленной, телекоммуникационной и радиоаппаратной технике.
Он обычно совмещается с кабельными розетками 2РМТ с резьбовым сочленением и одношпоночной поляризацией корпусов, что обеспечивает прочное и надёжное соединение при вибрации и ударах.

Конструкция и размеры

• Тип корпуса: «Б» — блочный (приборный) без левой резьбы, предназначен для монтажа на блок/панель.

• Условный размер корпуса 42 (диаметр разъёма около 42 мм) и 30 штыревых контактов позволяют передавать достаточно много сигнальных и/или питательных цепей в одном соединении.

• Контакты — штырьковые (вилка), изолирующий материал изолятора обычно карболит или аналогичный термостойкий материал.

Электрические параметры

• Максимальное рабочее напряжение обычно не более около 700 В (в зависимости от конкретного ТУ и условий эксплуатации).

• Максимальная токовая нагрузка на один контакт составляет порядка 4,5 А, суммарно по всем контактам — до примерно 168 А.

• Сопротивление контактов единичного соединения не превышает нескольких десятков микроом, а сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегом.

Климатические и эксплуатационные условия

• Рабочий диапазон температур обычно от −60 °C до +100…+200 °C (индекс «2» в обозначении указывает на повышенную теплостойкость до 200 °С).

• Климатическое исполнение УХЛ (умеренно‑холодный для лабораторных и внутренних установок) позволяет использовать разъём в обычных условиях ЗОН ОТ и не в самых жёстких внешних климатах.

• Соединитель рассчитан на значительное число сочленений‑расчленений (около 500 циклов) и имеет высокую вибро‑ и удароустойчивость (ускорения до десятков g и сотен g в зависимости от режима).

Расшифровка обозначения (кратко)

• 2РМГ — серия цилиндрических разъёмов с резьбовой фиксацией и герметизацией.

• 42 — условный диаметр корпуса.

• Б — блочный (приборный) корпус без левой резьбы.

• 30 — количество контактов.

• Ш — штыревые контакты (вилка).

• 2 — повышенная теплостойкость (до 200 °C).

• Е — покрытие контактов (никель, иногда в комбинации с золотом/серебром).
