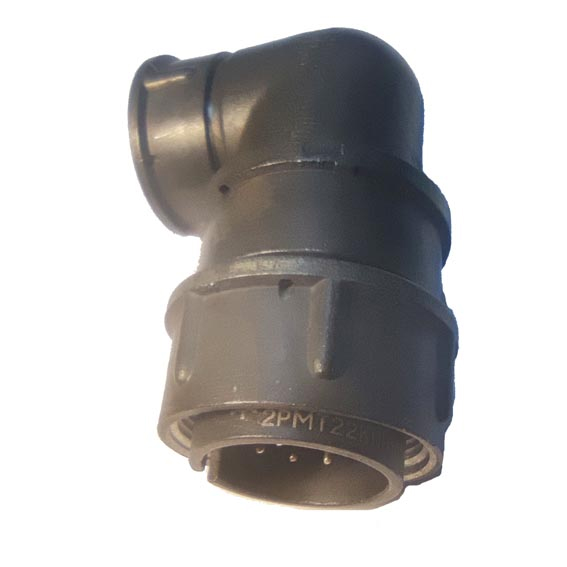

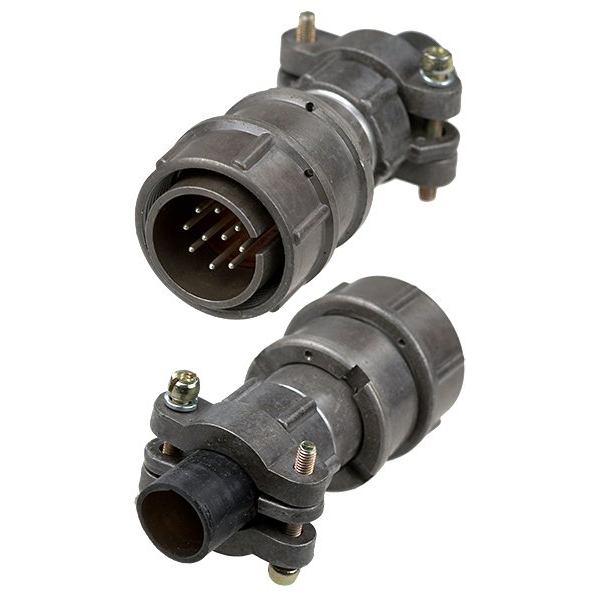

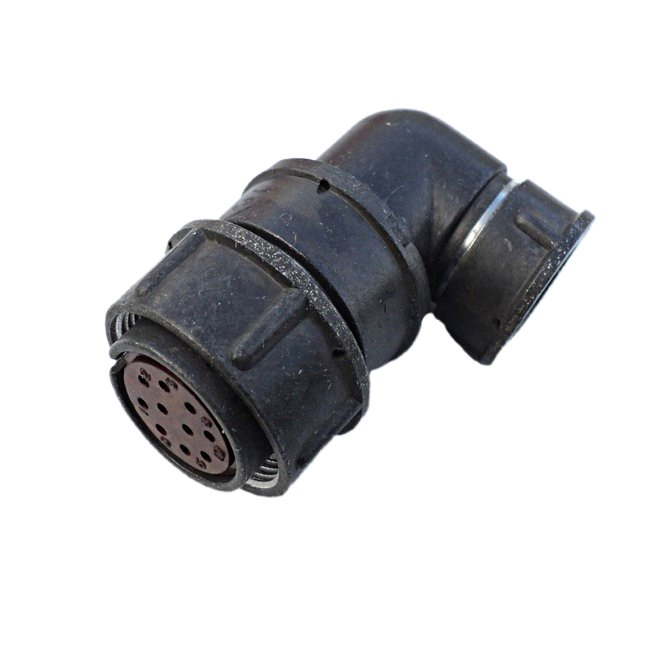

2РМТ22КУЭ10Ш1В1В производства Элекон — это цилиндрическая низкочастотная вилка кабельная из серии 2РМТ, предназначенная для соединения цепей постоянного и переменного тока в электронной и радиоэлектронной аппаратуре.

• Тип разъема: кабельная вилка, серия 2РМТ, с карболитовым изолятором и металлическим корпусом.

• Условный размер: 22‑й типоразмер, что задает диаметр корпуса и допустимое количество контактов.

• Количество контактов: 10 круглых штыревых контактов диаметром 1,0 мм, все контакты одного диаметра (сочетание «10Ш1»).

• Покрытие контактов: серебро (обозначение «В»), что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

• Максимальное рабочее напряжение на контакт — до порядка 500–560 В, токовая нагрузка на контакт — около нескольких ампер (типично 5–8 А для контактов ⌀1,0 мм).

• Сопротивление контакта: не более нескольких миллиом, сопротивление изоляции — высокое, порядка 1000 МОм и выше.

• Рабочий диапазон температур окружающей среды: примерно от −60 до +100 °C, что соответствует всеклиматическому исполнению (обозначение «В»).

• Разъем устойчив к вибрационным и ударным нагрузкам (до десятков g по линейному ускорению и сотен g по одиночным ударам), рассчитан на длительную эксплуатацию.

• Вид корпуса: кабельный («К»), с перекрутным или сменным патрубком («У»), что облегчает ввод и фиксацию кабеля и уменьшает риск его повреждения при изгибе.

• Гайка патрубка предназначена для экранированного кабеля («Э»), что обеспечивает надежное электрическое соединение экрана кабеля с корпусом разъема.

• Конструкция рассчитана для пайки проводников кабеля непосредственно на контакты разъема, используется во встроенной аппаратуре и внутреннем объемном монтаже.
