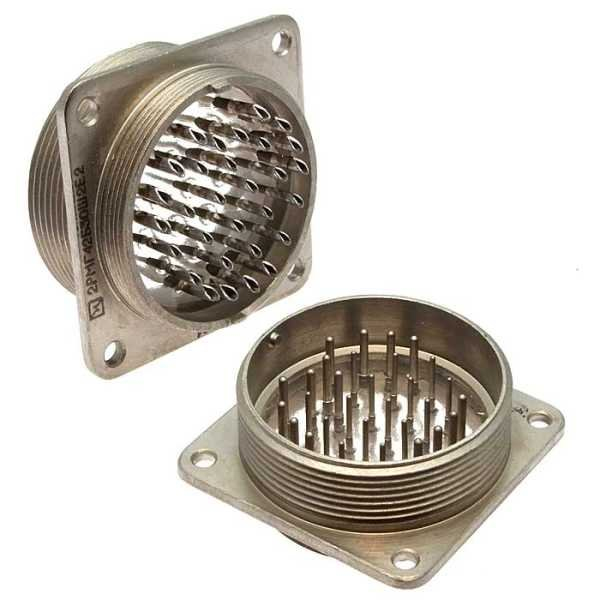

2РМГ42Б30Ш2Е2Б — это герметичный низкочастотный цилиндрический соединитель с резьбовой фиксацией, рассчитанный на работу в электрических цепях постоянного, переменного и импульсного тока. По маркировке это вилка серии 2РМГ, блочного приборного исполнения, с 30 контактами и условным размером корпуса 42.

Что означает обозначение

• 2РМГ — герметичный соединитель низкочастотной серии. Он предназначен для надежного соединения и разъединения электрических цепей в аппаратуре и приборах.

• 42 — условный размер корпуса.

• Б — блочный, то есть приборный корпус.

• 30 — число контактов.

• Ш — вилка.

• 2 — исполнение с теплостойкостью до 200 °C.

• Е — покрытие контактов никелем.

• Б в конце обычно указывает на исполнение корпуса без левой резьбы.

Основные характеристики

• Количество контактов:30 .

• Диаметр корпуса:42 .

• Покрытие контактов:никель .

• Сопротивление контакта:0,015 Ом или 0,01 Ом в зависимости от исполнения/контактной группы.

• Теплостойкость:200 °C .

• Сочетание контактов:1 мм и 1,5 мм .

Где применяется

Такой соединитель используют в промышленной и приборной технике, где нужны герметичность, механическая прочность и стабильный контакт при вибрации и температурных воздействиях. Для этой серии также указывают работу в цепях с частотой до 3 МГц и сопротивление изоляции не менее 5000 МОм .

Практический смысл

Если говорить просто, это не бытовой разъем, а промышленный приборный соединитель для надежного монтажа в оборудовании. Его выбирают там, где важны герметичность, высокая теплостойкость и устойчивость соединения к эксплуатационным нагрузкам.

Мы можем еще расшифровать маркировку по символам в виде одной строки, чтобы было удобно читать как код изделия.
