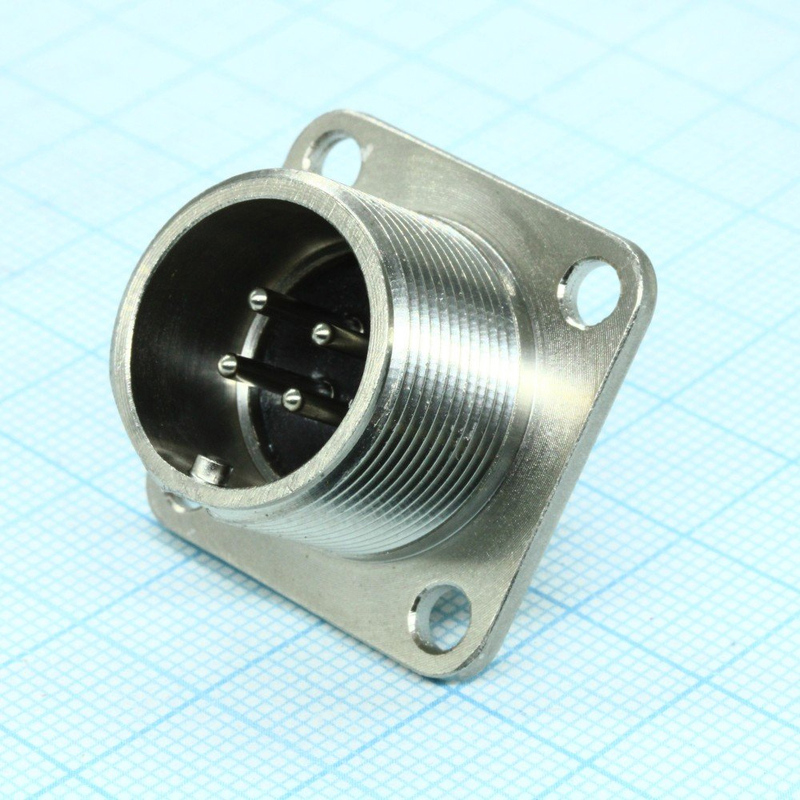

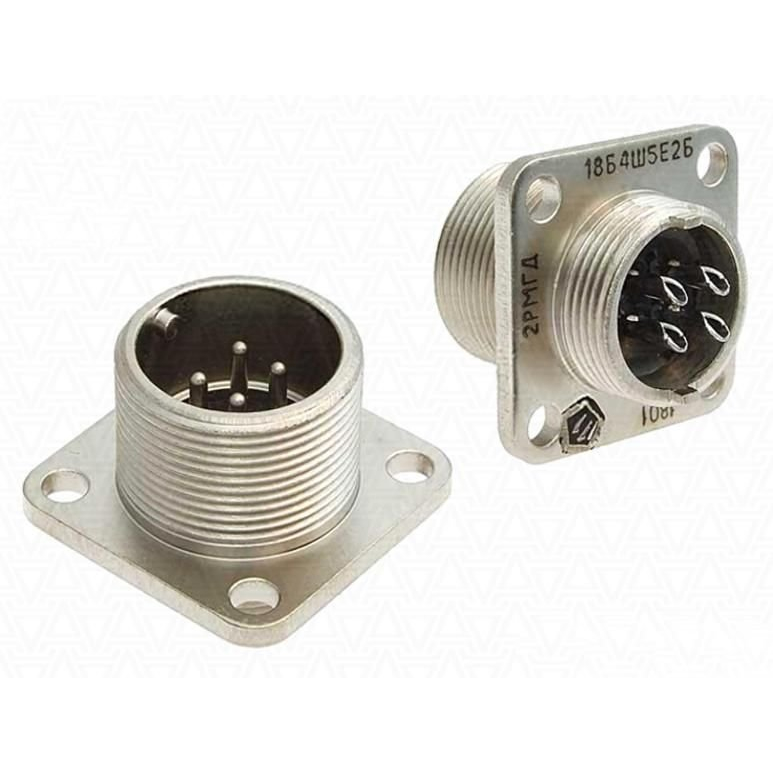

Разъём 2РМГД18Б4Ш5Е2 «ОТК» — это герметичная цилиндрическая вилка блочного типа из серии 2РМГД, производимая на заводе «Атлант» (ОАО «Атлант» г. Изобильный), предназначенная для соединения жёстких печатных узлов и блоков в электрических цепях постоянного, переменного и импульсного тока.

• 2РМГД — серия герметичных цилиндрических соединителей, предназначенных для работы в широком диапазоне климатических условий.

• 18 — условный размер корпуса (посадочный диаметр около 18 мм).

• Б — вид корпуса «приборный» (устанавливается на панели приборов и блоков).

• 4 — количество контактов.

• Ш5 — штыревые контакты диаметром 1,5 мм, набор из 4 одинаковых контактов.

• Е2 — теплостойкость 2 (до +200 °C), исполнение для аппаратуры с повышенными требованиями к температуре и вибрации.

• «ОТК» означает, что изделие прошло приёмку технического контроля (вид приёмки «1» — ОТК).

• Количество контактов — 4 штыревых Ø 1,5 мм из латуни с покрытием химическим никелем.

• Максимальное рабочее напряжение — до 560 В.

• Максимальный ток на контакт — до 12 А, общий ток разъёма — до 40 А.

• Сопротивление контакта не более 10 мОм, сопротивление изоляции не менее 5000 МОм.

• Рабочий диапазон температур — от −60 до +200 °C, климатическое исполнение УХЛ 2.1.

• Корпус выполнен из алюминиевого сплава АЛ‑11, без специального покрытия, цвет «металлик».

• Габаритные размеры корпуса около 27×27×26,5 мм, расстояние между монтажными отверстиями — 20 мм, диаметр установочного отверстия — 3,5 мм.

• Монтаж механический — на панель, электрический — пайка в печатные платы или блоки.

• Соединение с розеткой — резьбовое (шуруп‑гайка M20×1), поляризация — одношпоночная, обеспечивается герметичность разъёма.

• Сочетание с кабельными розетками серии 2РМДТ, разъём рассчитан на 500 циклов сочленения‑расчленения.

• Выдерживает синусоидальную вибрацию до ≈50 g в диапазоне 5–5000 Гц, многократные удары до 100 g и одиночные удары до 500 g.

• Минимальная наработка при нормальных условиях — 1000 часов, при +80 °C — не менее 1500 часов, срок хранения до 25 лет.
