Описание

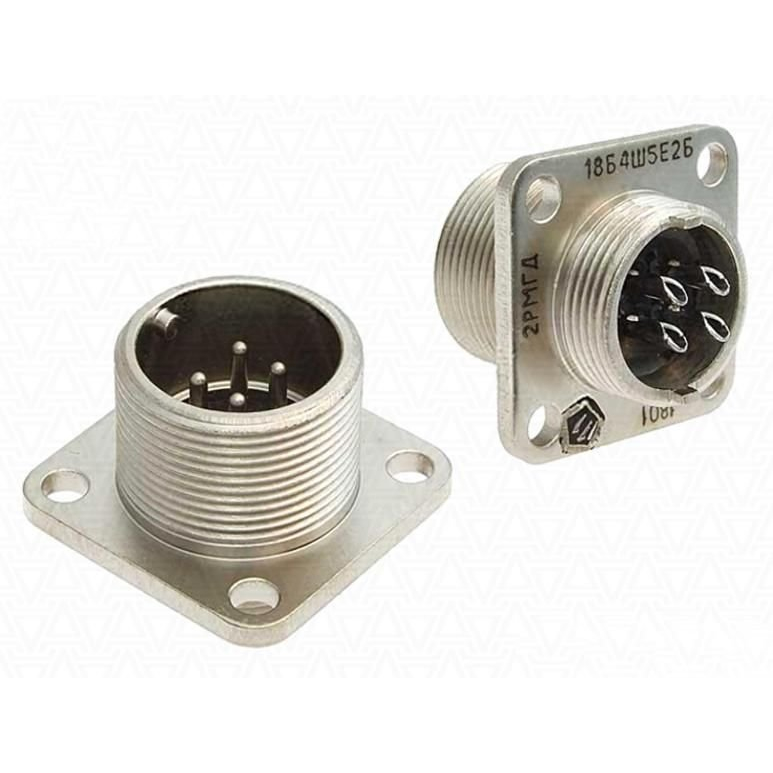

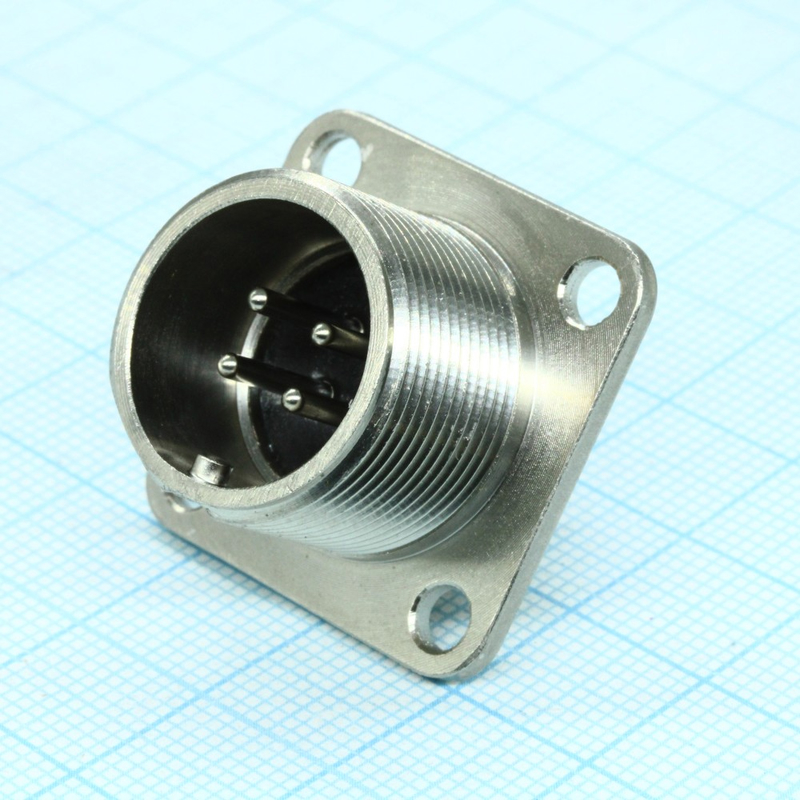

Соединители 2РМГД18Б4Ш5Е2
Соединители 2РМГД18Б4Ш5Е2 представляют собой цилиндрические герметичные низковольтные разъемы, предназначенные для соединения длинных электрических цепей. Они используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Основные характеристики:
Тип соединителя : 2РМГД — цилиндрический герметичный.
Посадочный диаметр корпуса : 18 мм.
Тип корпуса : Б — блочный (приборный).
Количество контактов : 4.
Диаметр контактов : ?1,5 мм.
Вид соединителя : Ш — вилка (штырь).
Покрытие контактов : Е — никель.
Теплостойкость : до 200°С.
Технические параметры:
Рабочее напряжение : до 560 В.
Максимальная токовая нагрузка на один контакт : до 12 А.
Общая максимальная токовая нагрузка : до 40 А.
Сопротивление контактов : не более 10 мОм.
Сопротивление изоляции : не менее 5000 МОм.
Диапазон частот синусоидальной вибрации : 1...5000 Гц.
Ускорение при синусоидальной вибрации : 490 м/с?.
Ускорение при механическом ударе одиночного действия : 5000 м/с?.
Минимальная наработка : 1000 часов.
Максимальное количество сочленений-расчленений : 500 раз.
Рабочая температура окружающей среды : от -60°С до +200°С.
Конструкция и применение:
Ма
Разъем2РМГД18Б4Ш5Е2 представляет собой цилиндрический герметичный низковольтный соединитель, предназначенный для использования в электрических цепях постоянного, переменного и импульсного токов. Он относится к серии 2РМГД, которая включает в себя различные типы разъемов для соединения длинных электрических цепей.
Основные характеристики:
Тип соединителя: 2РМГД, цилиндрический герметичный.
Количество контактов: 4.
Рабочее напряжение: Не более 560 В.
Максимальная токовая нагрузка: До 12 А на один контакт и до 40 А на весь соединитель.
Диаметр контактов: 1,5 мм.
Сопротивление контактов: Не более 10 мОм.
Сопротивление изоляции: Не менее 5000 МОм в нормальных климатических условиях.
Температурный диапазон: От -60°C до +200°C.
Метод сочленения: Резьбовой.
Метод монтажа: Объемный (навесной).
Материал корпуса: Алюминиевый сплав АЛ-11.
Материал изоляторов: Прессматериал КМК-218Л.
Покрытие контактов: Никель.
Применение:
Разъемы типа 2РМГД18Б4Ш5Е2 используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они обеспечивают надежное соединение в различных условиях эксплуатации, включая высокие температуры и вибрационные нагрузки.
Конструктивные особенности:
Корпус: Блочный (приборный), без патрубка.
Сочленение: Производится резьбовой гайкой на кабельной части.
Контакты: Цилиндрические, материал ковар, покрытие никель.
Герметичность: Обеспечивает защиту от внешних воздействий.
Этот разъем предназначен для внутреннего объемного монтажа и может выдерживать значительные механические нагрузки, включая синусоидальную вибрацию и механические удары.
