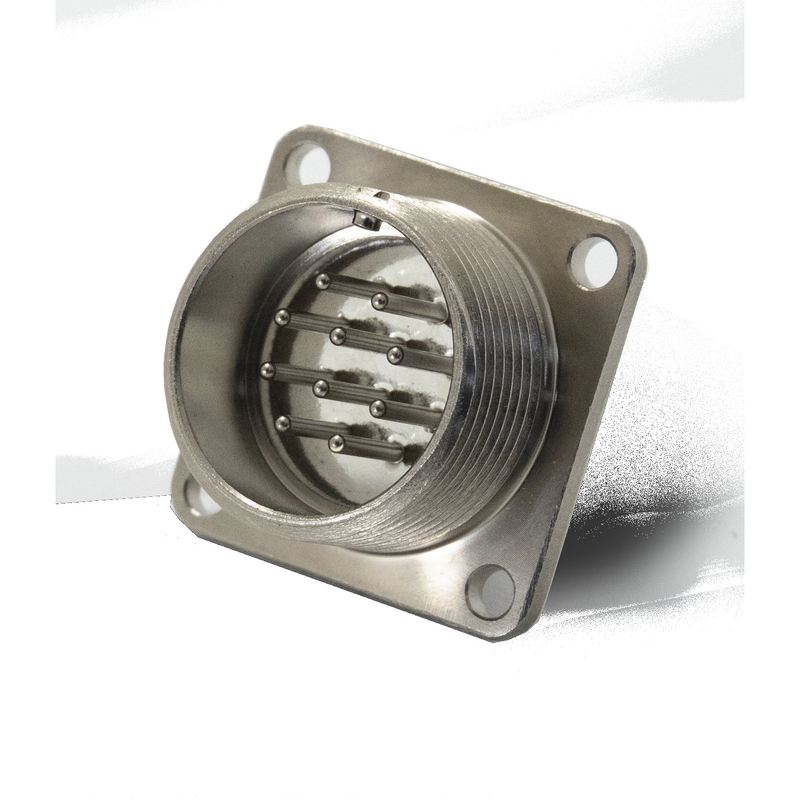

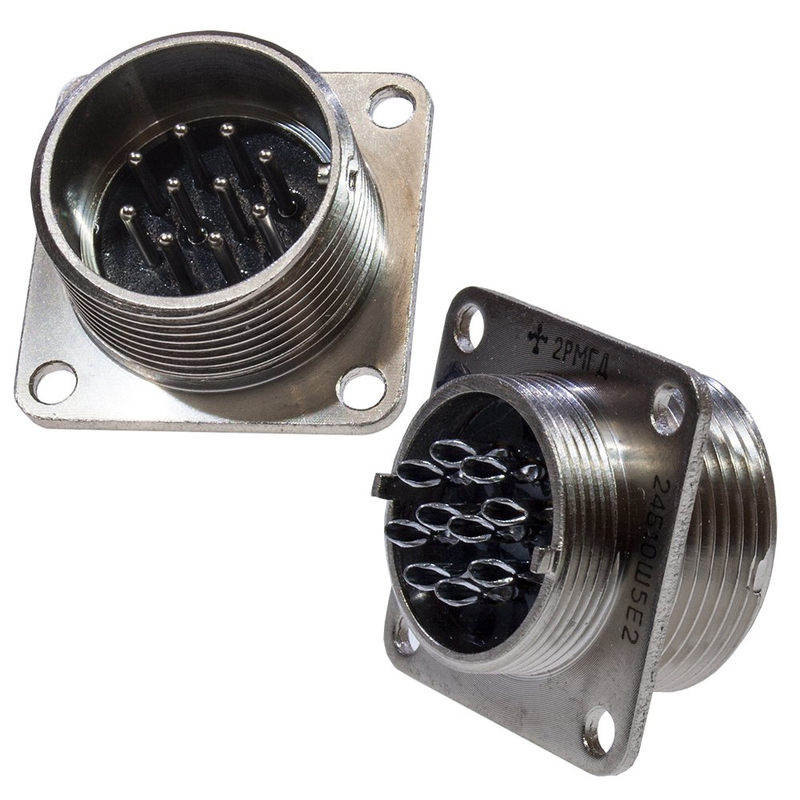

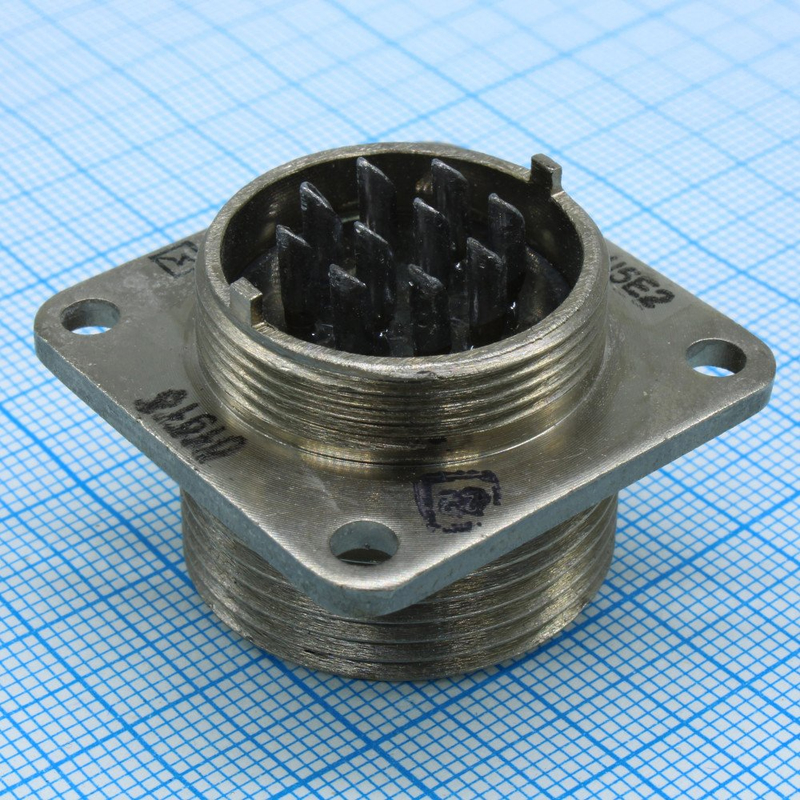

Соединитель 2РМГД24Б10Ш5Е2Б — низкочастотный герметичный цилиндрический электрический разъём типа «вилка» (штепсель) для приборных блоков и панелей. Он относится к ряду 2РМГД и предназначен для соединения длинных электрических цепей в составе радиоэлектронной аппаратуры, испытательного оборудования и промышленных систем.

Назначение и применение

Этот соединитель используется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц, а также в импульсных цепях. Обычно применяется как блочная (приборная) вилка для коммутации кабелей внутри блоков радиоэлектронной аппаратуры, автоматики и измерительных устройств.

Основные технические параметры

• Количество контактов: 10 штук.

• Диаметр контакта: около 1,5 мм.

• Максимальное рабочее напряжение (амплитудное значение): не более 560 В.

• Максимальный ток на один контакт: до 8 А.

• Суммарный ток на соединитель: ориентировочно до 48 А при распределённой нагрузке по всем контактам.

Конструкция и исполнение

• Условный размер корпуса: 24 мм по рядному диапазону 2РМГД.

• Вид корпуса: «Б» — блочный (приборный) без левой резьбы.

• Тип: герметичный цилиндрический соединитель с резьбовой фиксацией сочленённого положения, обеспечивает уплотнение и защиту от влаги и пыли.

• Климатическое исполнение типично рассчитано на УХЛ (умеренно‑холодный климат) и умеренные температурные диапазоны, характерные для изделий 2РМГД.

Условное обозначение (расшифровка)

• 2РМГД — герметичный низкочастотный цилиндрический соединитель с резьбовым сочленением.

• 24 — условный размер корпуса.

• Б — блочный (приборный) корпус.

• 10 — количество контактов.

• Ш — вид монтажной части (штепсель‑вилка, приборная).

• 5 — тип гнезда или штепселя (конкретная схема контактов в изделии). Доставка
