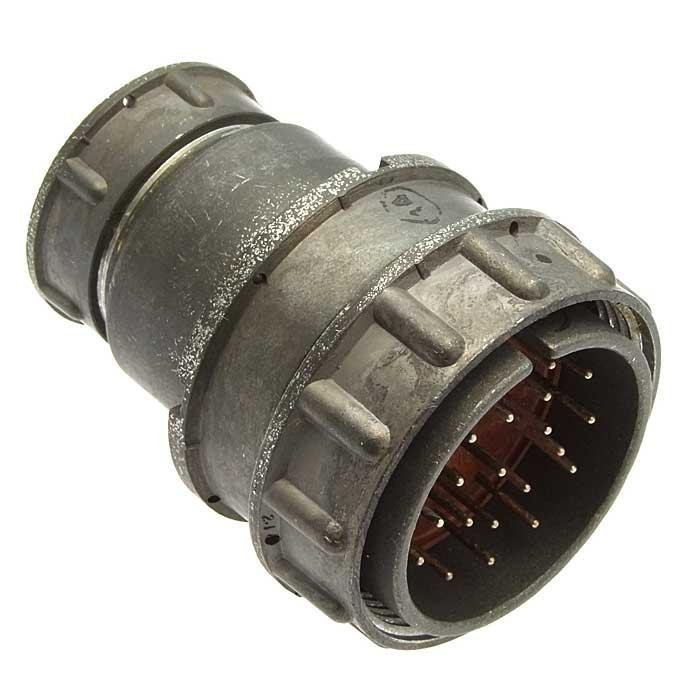

Соединитель 2РМТ36КПЭ22Ш1А1В представляет собой кабельную вилку с прямым патрубком, предназначенную для работы с экранированным кабелем. Он используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основные характеристики и особенности этого соединителя следующие:

Технические характеристики

• Тип соединителя : 2РМТ.

• Условный размер корпуса : 36.

• Корпус : Кабельный (К).

• Вид патрубка : Прямой (П).

• Гайка патрубка : Для экранированного кабеля (Э).

• Количество контактов : 22.

• Часть соединителя : вилка (Ш).

• Сочетание контактов : Все контакты диаметром 1 мм.

• Покрытие контактов : Золото (А).

• Теплостойкость : До +100°C.

• Климатическое исполнение : Всеклиматическое (В).

Эксплуатационные характеристики

• Токовая нагрузка :

  • На одиночный контакт: 6 А.

  • Максимальная суммарная на соединитель: 110 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Максимальное испытательное напряжение : В нормальных условиях — 1850 В или 2300 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Усилие расчленения : Не более 294,3 Н (30 кгс).

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

Условия эксплуатации

• Температура : От -60°C до +100°C.

• Влажность : Повышенная относительная влажность до 98% при +35°C.

• Давление : Атмосферное пониженное — 133,32·10^-12 Па (10^-12 мм рт. ст.), повышенное — 506 кПа (5 кгс/см?).

• Вибрация и удары : Синусоидальная вибрация в диапазоне 1-5000 Гц с ускорением 490 м/с?; механический удар многократного действия с ускорением 1000 м/с?, одиночного действия — 5000 м/с?.

Этот соединитель используется для внутреннего объемного монтажа в различных видах электро- и радиоаппаратуры, обеспечивая надежное соединение и разъединение электрических цепей.
