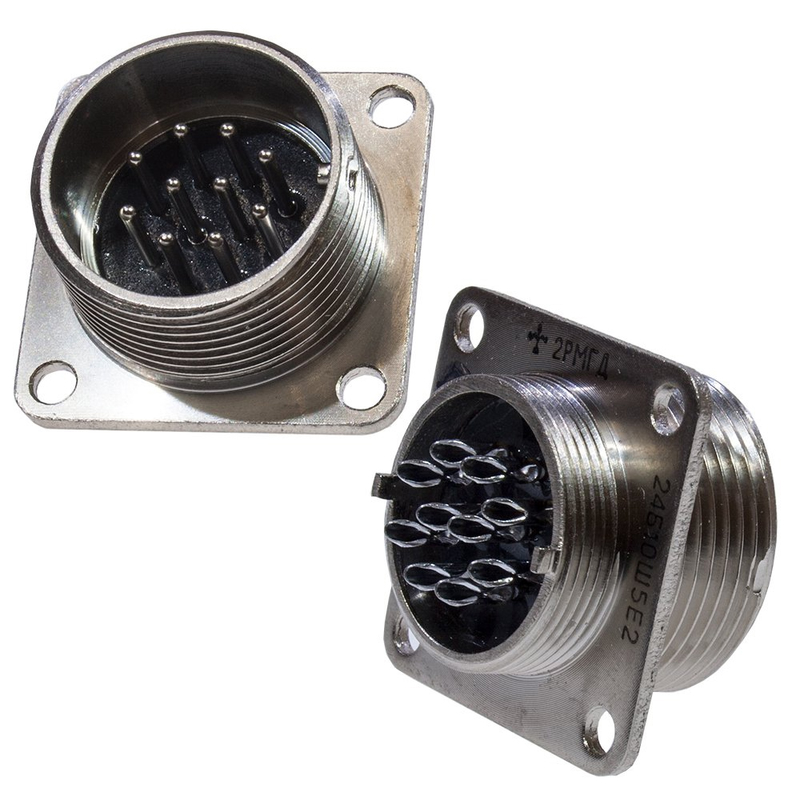

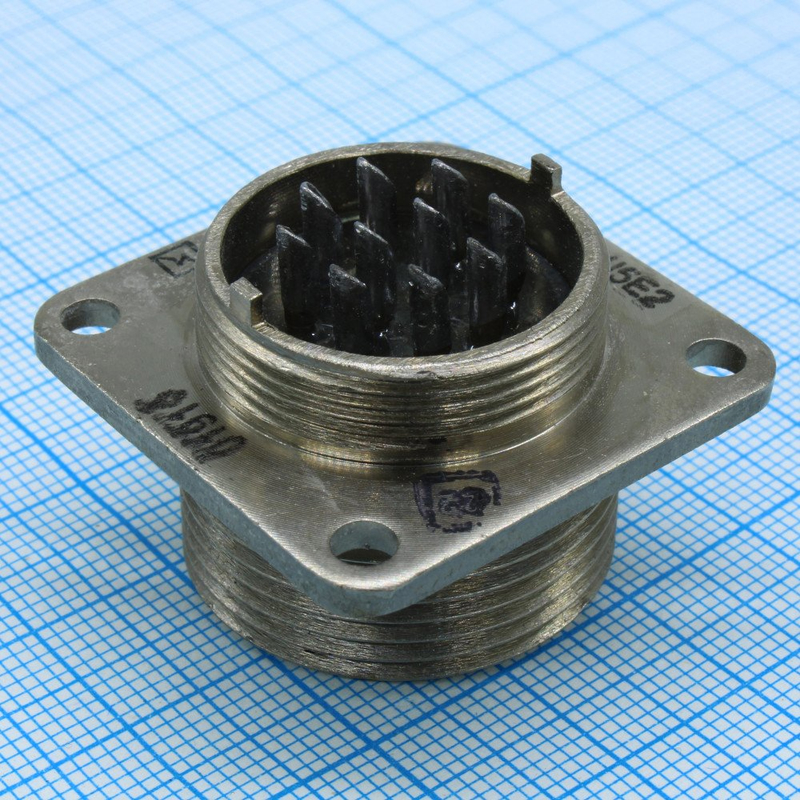

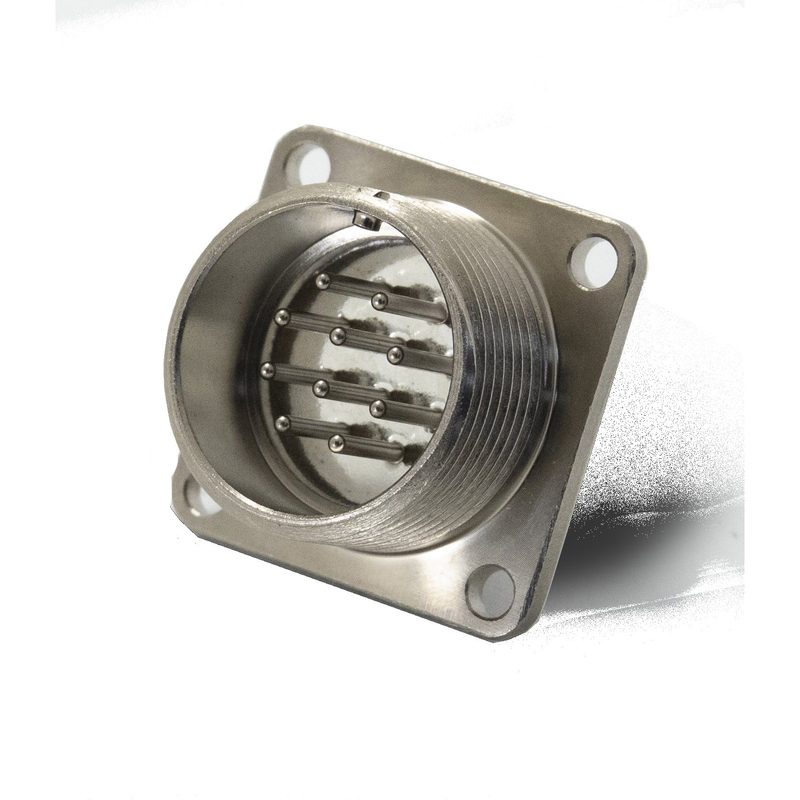

Соединитель 2РМГД24Б10Ш5Е2Б — это герметичная блочная (приборная) вилка цилиндрического низкочастотного разъёма серии 2РМГ/2РМГД, предназначенная для внутреннего монтажа в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.

• 2РМГД — тип соединителя: цилиндрический, герметичный, для длинных линий.

• 24 — условный размер корпуса (посадочный диаметр около 24 мм).

• Б — вид корпуса «блочный (приборный) без левой резьбы», рассчитан под монтаж в корпусе прибора.

• 10 — количество контактов в сборке.

• Ш5Е2Б — часть соединителя: вилка (Ш), сочетание контактов 5 (все контакты диаметром 1,5 мм), вид гайки/покрытия и исполнения (Е2Б относится к теплостойкости и исполнению корпуса).

• Напряжение постоянного и переменного тока — до 560 В (амплитудное значение).

• Максимальный ток на один контакт — до 8 А; суммарный ток на соединитель — порядка 48 А.

• Диаметр контактов — 1,5 мм; сопротивление контакта — не более 10 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Рабочая частота переменного тока — до 3 МГц.

• Соединитель герметичный, резьбовое сочленение с фиксацией положения, климатическое исполнение, как правило, УХЛ2.1 по ГОСТ 15150‑69.

• Вилка предназначена для внутреннего монтажа методом пайки; корпус — блочный, без левой резьбы, что упрощает монтаж в платах и панелях.

• Теплостойкость исполнения — 200 °C (вторая теплостойкость), что позволяет использовать разъём в приборах с повышенными требованиями к температурному режиму.

• Маркировка «ОТК» указывает на приёмку по Общим техническим условиям, то есть изделие соответствует стандартным требованиям к качеству и надёжности для использования в радио‑ и электронной аппаратуре.

• Такие соединители применяют в узлах и блоках радиоэлектронной аппаратуры, в том числе в промышленной и военной технике, где важна надёжность и герметичность цепей.
