2РМГД27Б7Ш5Е2 — это герметичная блочная вилка приборного типа из серии Атлант «5» (2РМГД), предназначенная для подключения в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов. Она соответствует техническим условиям ГЕ0.364.140 ТУ и широко применяется в электронике, радиоаппаратуре и контрольно-измерительных приборах.

Соединитель имеет 7 штыревых контактов диаметром 1,5 мм (сочетание 5), условный размер корпуса 27, одношпоночную поляризацию и резьбовое сочленение. Материал корпуса — алюминиевый сплав АЛ-11, контакты из латуни с химническим никелевым покрытием, изолятор из прессматериала КМК-218Л (стекло), цвет черный. Максимальное рабочее напряжение — 700 В, ток на контакт — до 9 А, на разъем — до 52 А.

Габариты: 36×36×26,5 мм (длина корпуса 36 мм, ширина 36 мм, высота 26,5 мм), толщина фланца 2,5 мм, шаг резьбы накидной гайки M30×1,5. Монтаж: на панель (механический), пайка (электрический), диаметр установочного отверстия 3,5 мм, расстояние между монтажными отверстиями 29 мм.

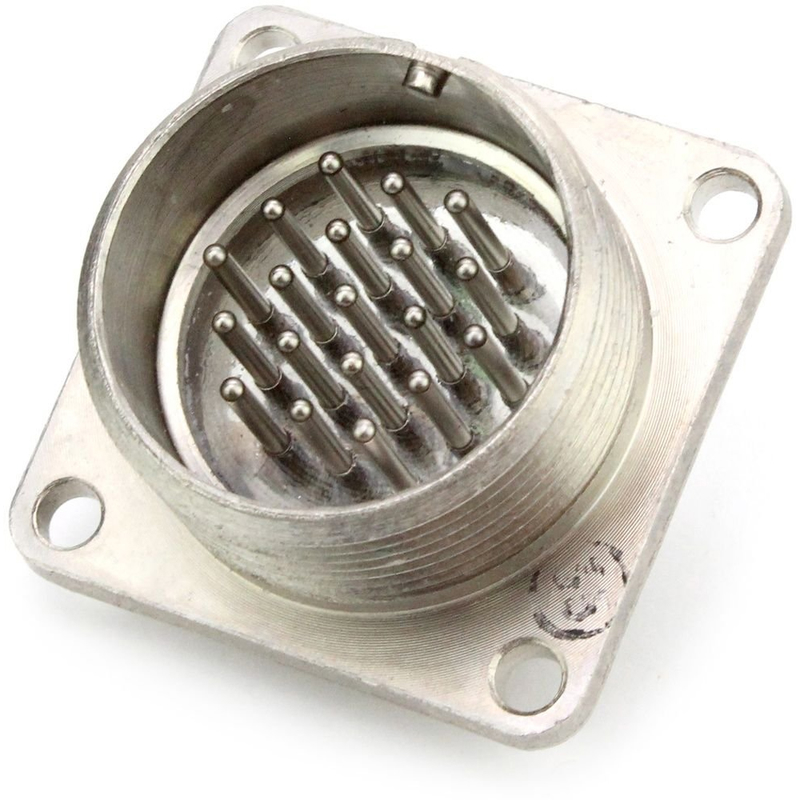

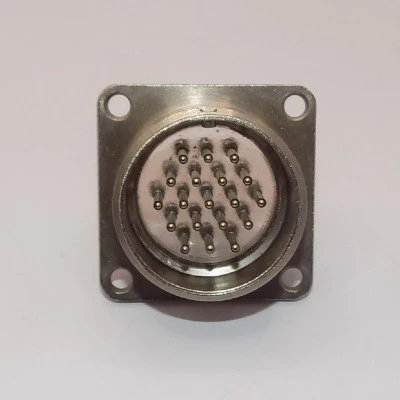

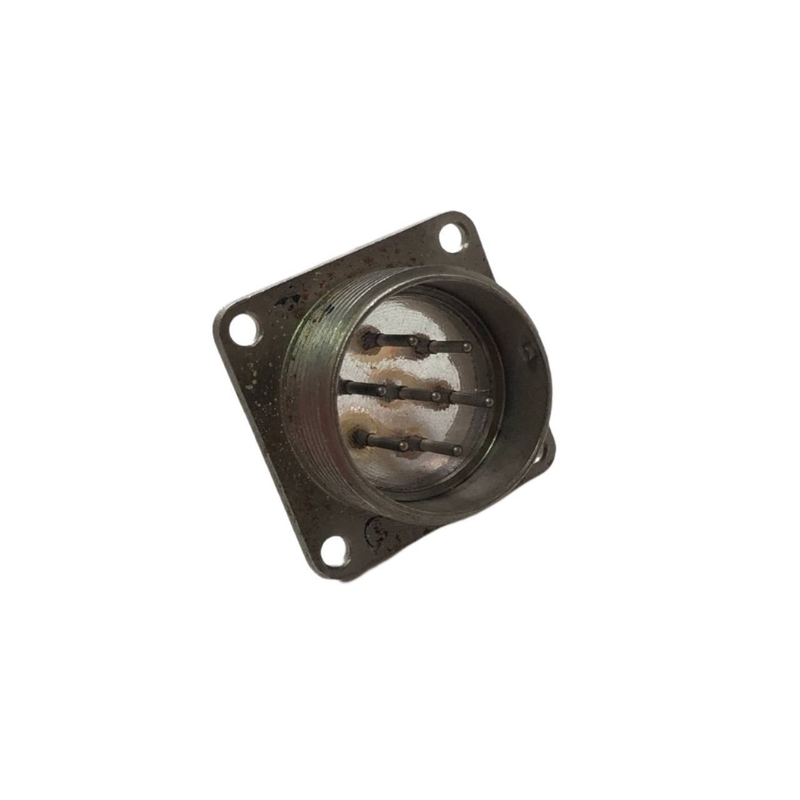

Изображение показывает разъем 2РМГД27Б7Ш5Е2 в собранном и разобранном виде, демонстрируя штыревые контакты и конструкцию.

Климатическое исполнение УХЛ 2.1, рабочая температура от -60 до +200 °C (теплостойкость 2), влажность до 98% при +25 °C, давление от 1,34×10⁻¹⁰ Па до 50,6×10⁴ Па. Выдерживает вибрацию 5–5000 Гц (50 g), акустические шумы 170 дБ, удары до 500 g, ресурс — 500 сочленений-расчленений, наработка минимум 1000 часов. Сопротивление изоляции ≥5000 МОм, контактов ≤10 мОм.

Взаимосочетается с кабельными розетками серии 2РМДТ, аналоги — 2RMGD, 2РМДТ. Производитель — ПО «Эльбрус» (Изобильный), годы выпуска 1976–1991.
