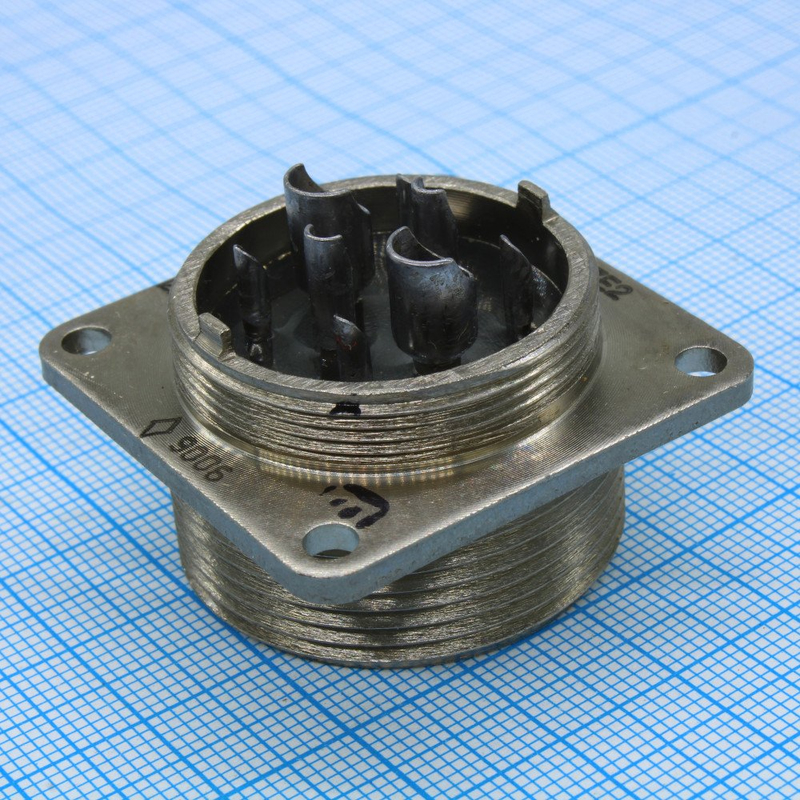

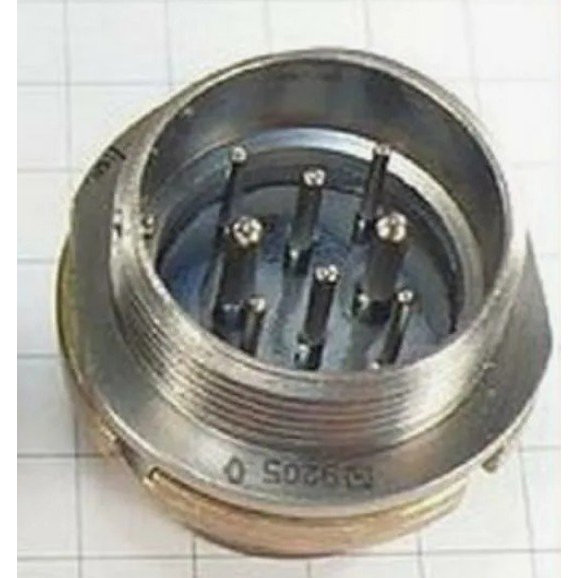

Соединитель 2РМГД30Б8Ш7Е2 — это герметичный низкочастотный цилиндрический электрический разъем типа «вилка приборная» из серии 2РМГД, предназначен для использования в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. По маркировке он относится к блочному исполнению (установка на корпус прибора/блока) и имеет 8 контактов с конфигурацией «5» по типу контактов.

• 2РМГД — тип цилиндрического низкочастотного герметичного разъема, адаптированного для линий с длинными проводами.

• 30 — условный размер корпуса (габаритный ряд).

• Б — вид корпуса: блочный (приборный), без кожуха.

• 8 — общее количество контактов в соединителе.

• Ш — часть соединителя: вилка (штепсель).

• 7 — сочетание (конфигурация) контактов по типу 1,5 / 2 / 3 мм.

• Е — вид покрытия контактов: никелевое (химникель).

• 2 — теплостойкость: рассчитан на температуры до 200 °C.

Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры, в том числе в изделиях с повышенными требованиями к вибрации, ударным нагрузкам и влиянию влаги. Предназначен для работы в герметичных контурах, обеспечивает сочленение ответных частей с резьбовой фиксацией и одношпоночной поляризацией корпусов.

• Максимальное рабочее напряжение (амплитудное) до порядка 560 В в зависимости от схемы разводки контактов с 8 контактами.

• Максимальная рабочая частота до 3 МГц, что позволяет использовать разъем в сигнальных и питающих цепях низкой и средней частоты.

• Контакты монтируются «на объем» (пайкой), предусмотрен внутренний монтаж на плату или корпус, допустимо исполнение без патрубка или с прямым патрубком для экранированного/неэкранированного кабеля, в зависимости от конкретного модификации.
