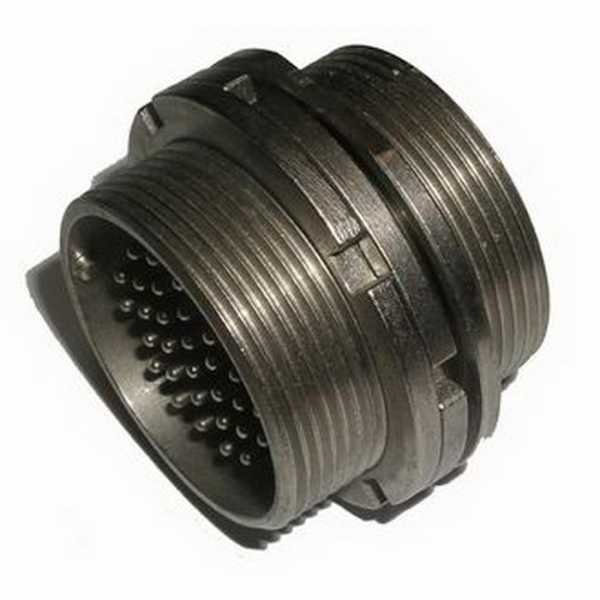

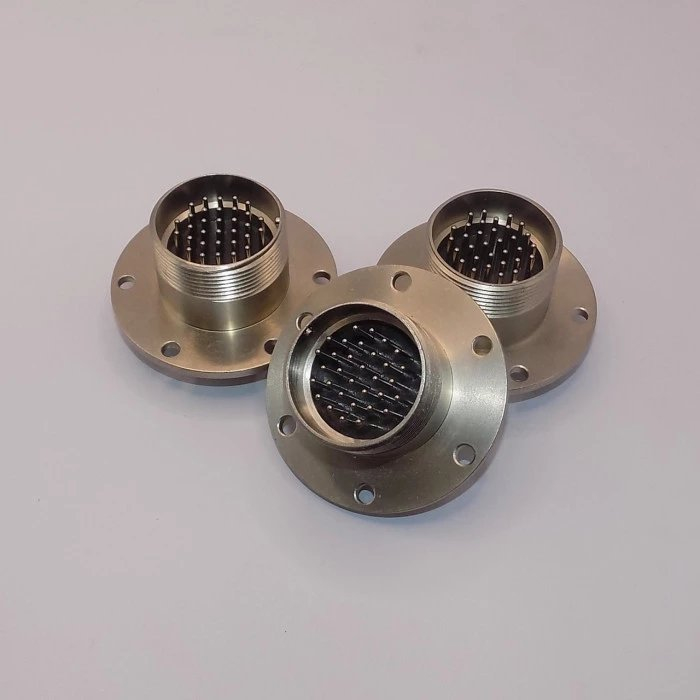

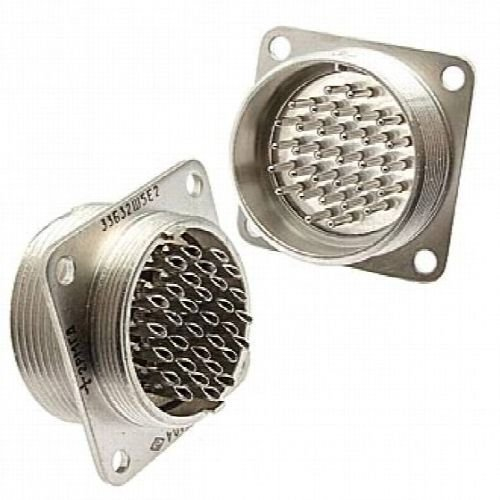

2РМГД33Б32Ш5Е2 Вилка блочная

Соединитель2РМГД33Б32Ш5Е2 — этогерметичная приборная вилка блочная цилиндрического типа с 32 контактами, предназначенная для соединения электрических цепей в однотипных разъёмах семейства 2РМГ/2РМГД.

Назначение и тип

Разъём используется в электрических цепяхпостоянного, переменного тока (частотой до 3 МГц) и импульсных цепей как часть низкочастотного соединения, в том числе в радиоэлектронной аппаратуре и промышленном оборудовании.
Соединитель относится к группегерметичных цилиндрических разъёмов серии 2РМГД , с резьбовой фиксацией сочленённого положения и одношпоночной поляризацией корпусов.

Основные технические параметры

• Количество контактов : 32; тип — вилка блочная (штыревые контакты).

• Рабочее напряжение (амплитудное значение, при 32‑х контактах): до560 В.

• Тип тока : постоянный, переменный до 3 МГц, импульсный; предназначен для цепей низкой частоты.

• Требования к изоляции : сопротивление изоляции в нормальных условиях не менее5000 МОм.

• Климатическое исполнение и условия :

  • рабочая температура окружающей среды — примерноот −60 °С до +100 °С (в зависимости от конкретного исполнения/теплостойкости);

  • допустимая относительная влажность при +25 °С около98% ;

  • устойчивость к вибрации и механическим нагрузкам в пределах нормативов по ТУ/ГОСТ.

Ресурс и совместимость

• Минимальная наработка : не менее1000 часов ; допускаемое число сочленений‑расчленений —не менее 500 раз.

• Срок сохраняемости (до установки): порядка15 лет при хранении в нормальных условиях.

• Ответная часть : обычно сочленяется скабельными розетками 2РМДТ или аналогичными герметичными розетками того же диаметра и шага, в зависимости от модификации.

Особенности конструкции

• Корпус : цилиндрический, металлический, с резьбовым соединением и шпонкой для правильной ориентации.

• Герметизация : разъём выполнен как герметичный соединитель, рассчитанный на работу в условиях повышенной влажности и в составе блоков, где требуется защита от проникновения влаги и пыли.

• Исполнение : модификация 2РМГД33Б32Ш5Е2 относится кблочным приборным вилкам , монтируемым на панели или корпусе устройств, без патрубка.
