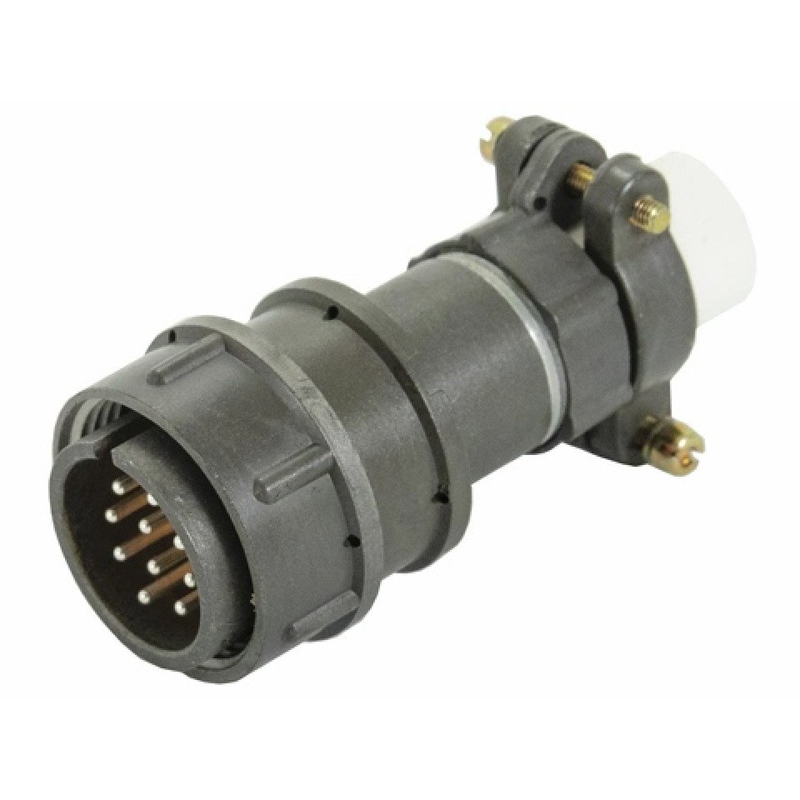

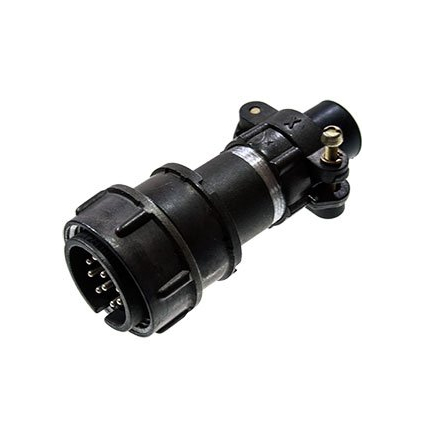

2РМДТ24КПН10Ш5В1В — это цилиндрический низкочастотный кабельный разъём серии 2РМДТ , выпускаемый заводом «Элекон» (Казань), исполненный как вилка (штыревой контакт) с прямым патрубком для неэкранированного кабеля.

Основные характеристики

• Тип разъёма: цилиндрический низкочастотный, негерметичный, резьбовое сочленение.

• Количество контактов: 10 штыревых контактов диаметром 1,5 мм, извлекаемых.

• Материалы:

  • корпус — алюминиевый сплав А‑22, оксидирование, серый цвет;

  • контакты — латунь с серебряным покрытием (Ag);

  • изолятор — карболит, коричневый.

Электрические параметры

• Номинальный ток на контакт:до 10 А (для контактов Ø 1,5 мм).

• Максимальный ток на весь разъём указывается до ~83 А суммарно.

• Рабочее напряжение максимум до 560 В , электрическая прочность изоляции —до 1850 В .

• Сопротивление контакта не более 2,5 мОм , сопротивление изоляции —до 5000 МОм .

Габариты и конструкция

• Условный размер корпуса —24 мм , фактический диаметр корпуса около 32 мм , высота сборки порядка 62,5 мм .

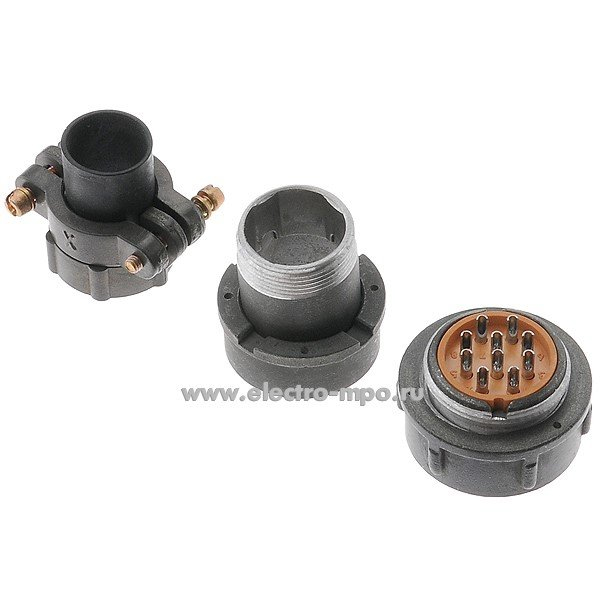

• Вилка кабельная с прямым патрубком (обозначение ПН — прямой патрубок, концевая гайка для неэкранированного кабеля).

• Предусмотрена уплотнительная втулка для кабеля и ориентация по пазу/шпонке.

Климатические и эксплуатационные условия

• Рабочий диапазон температур:от −60 до +100 °C , климатическое исполнение В2.1 .

• Влажность до 98% при 25 °C, атмосферное давление от вакуума до порядка 50,6·10⁴ Па .

• Устойчивость к вибрации (до 5000 Гц, до 50 g), многократным ударам (до 100 g) и однократным ударам (до 500 g).

Ресурс и монтаж

• Число сочленений–расчленений не менее 500 циклов .

• Минимальная наработка —1000 часов , при температуре контакта до 80 °C — порядка 175 тыс. часов .

• Монтаж контактов —объёмная пайка токоведущих жил, механический монтаж — в корпусе разъёма.
