Соединитель 2РМГД36Б20Ш6Е2 — это герметичная низкочастотная цилиндрическая вилка из серии 2РМГ/2РМГД, предназначенная для коммутации электрических цепей постоянного, переменного (до примерно 3 МГц) и импульсного тока. Обычно используется в блоках и узлах радиоэлектронной аппаратуры общего и специального назначения, в том числе с повышенной вибрацией и сложными климатическими условиями.

• 2РМГД — тип соединителя: низкочастотный цилиндрический, герметичный, «для длинных линий» (синфазная передача на кабелях).

• 36 — условный размер корпуса по серии 2РМ.

• Б — блочный (приборный) корпус вилки.

• 20 — количество контактов в соединителе.

• Ш — вилка (блочная часть).

• 6 — обозначение сочетания контактов (раскладка по гнездам).

• Е — покрытие контактов химическим никелем.

• 2 — теплостойкость до около 200 °C.

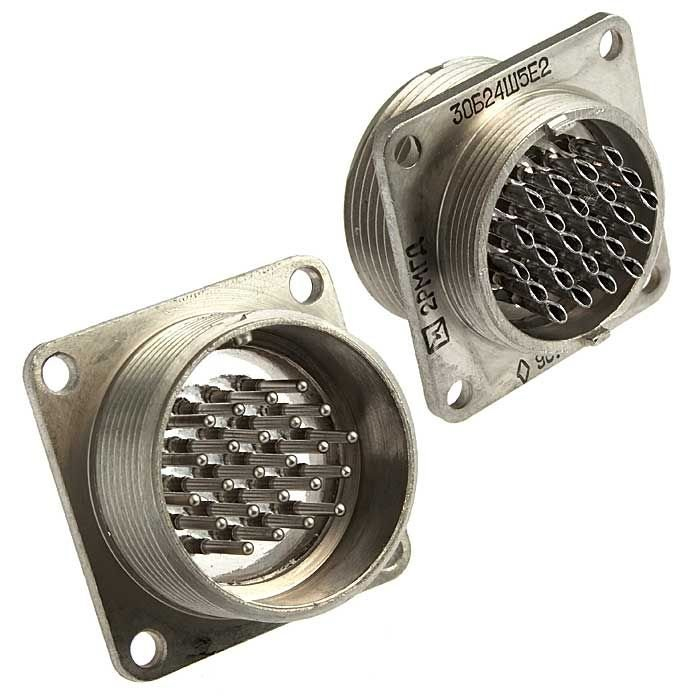

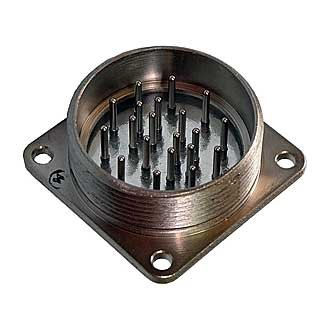

Соединитель выполнен в виде герметичной приборной вилки с резьбовым соединением и одношпоночной поляризацией корпусов, что предотвращает неправильное подключение. Корпус обычно не имеет левой резьбы (исполнение «Б»), а монтаж контактов — объемный, пайкой; соединитель рассчитан на внутренний монтаж в блоке/приборе.

• Количество контактов — 20, с коммутацией как силовых, так и сигнальных цепей.

• Максимальный ток на один контакт — до 10 А, суммарный ток по соединителю — до порядка 147 А.

• Рабочее напряжение — до примерно 700 В постоянного и 560 В переменного тока частотой до 3 МГц.

• Емкость между соседними контактами — не более ~6 пФ, сопротивление контактов порядка 5 МОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Климатическое исполнение соответствует УХЛ (умеренный и холодный климат), соединитель выдерживает вибрацию в широком диапазоне частот (порядка 1…5000 Гц).

Этот соединитель применяется в радиоэлектронных блоках, измерительной и промышленной аппаратуре, где требуется герметичная, вибростойкая коммутация кабелей с экраном или без экрана. Вилка 2РМГД36Б20Ш6Е2 обычно сочленяется с кабельными розетками серии 2РМДТ, обеспечивая резьбовое герметичное соединение длинных линий передачи.
