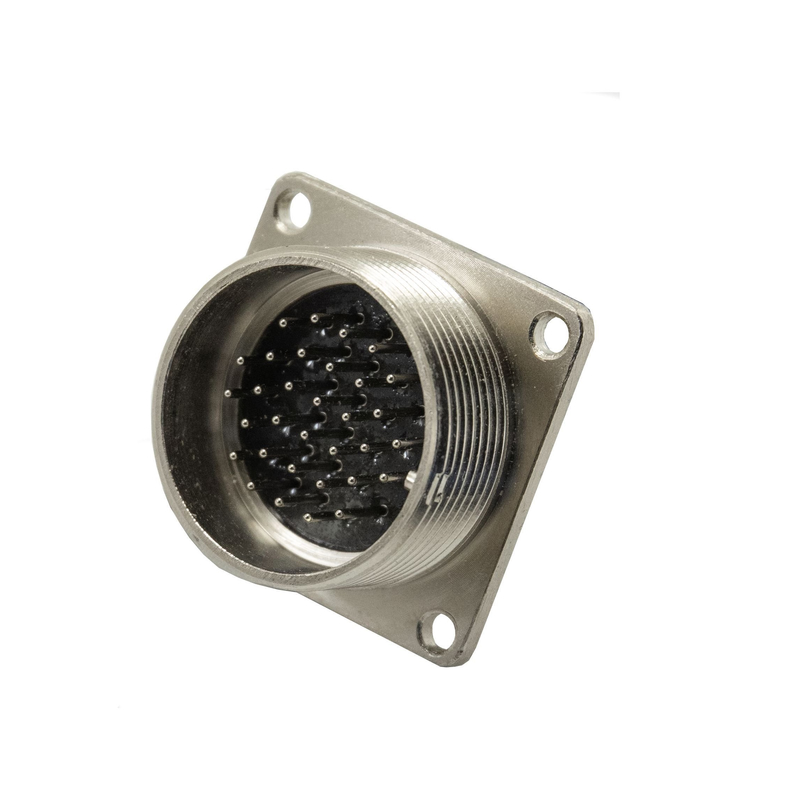

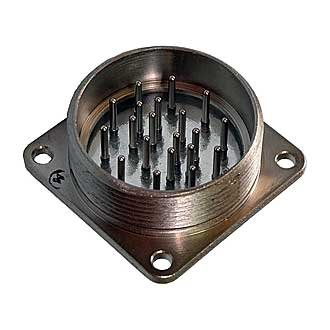

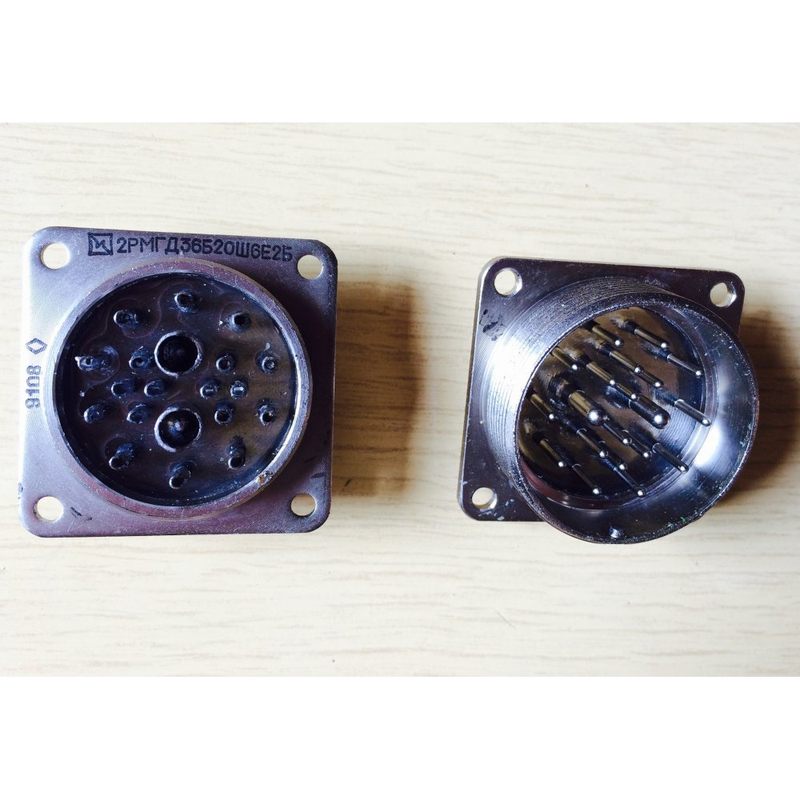

Соединитель2РМГД36Б20Ш6Е2 «ОТК» — этогерметичная приборная (блочная) вилка из серии низкочастотных цилиндрических разъёмов 2РМГ/2РМГД, предназначенный для монтажа внутри аппаратуры.

• 2РМГД — тип соединителя: цилиндрический, герметичный, для длинных линий.

• 36 — условный размер корпуса (диаметр корпуса в определённой системе размеров).

• Б — вид корпуса: блочный (приборный), предназначен для внутреннего монтажа.

• 20 — количество контактов в соединителе.

• Ш — часть соединителя: вилка (разъём‑вилка).

• 6 — типовое сочетание (комбинация) контактов (диаметры и расположение).

• Е — покрытие контактов: химический никель.

• 2 — теплостойкость: до +200 °C (по исполнению «2»).

• Работает в цепяхпостоянного, переменного (до ~3 МГц) и импульсного тока.

• Рабочее напряжение — до700 В переменного / 560 В постоянного тока (в зависимости от источника).

• Максимальный ток на один контакт — до10 А.

• Общая максимальная токовая нагрузка контактов — до147 А.

• Сопротивление контакта — не более5 мОм на один контакт.

• Ёмкость между соседними контактами — не более6 пФ.

• Сопротивление изоляции в нормальных условиях — не менее5000 МОм.

• Корпус —блочный (приборный) , без левой резьбы, предназначен для внутреннего монтажа блоков и приборов.

• Климатическое исполнение по ГОСТ 15150 —УХЛ (умеренный и холодный климат).

• Метод монтажа контактов —объемный, пайкой (обычно провода заводятся в патрубок и запаиваются в корпусе).

• Сочленение —резьбовое , герметичное; поляризация корпуса —одношпоночная.

• Количество циклов сочленения‑расчленения — порядка500.

Соединитель2РМГД36Б20Ш6Е2 выпускается в нескольких исполнениях качества, в том числе«ОТК» — это стандартная приёмочная категория, при которой изделие проходит общую проверку и контроль по техническим условиям (ТУ), но без дополнительных специальных испытаний сверх базовых требований. Такие изделия обычно используются в промышленной и наземной аппаратуре, не относящейся к особо ответственным космическим или военным применениям.
