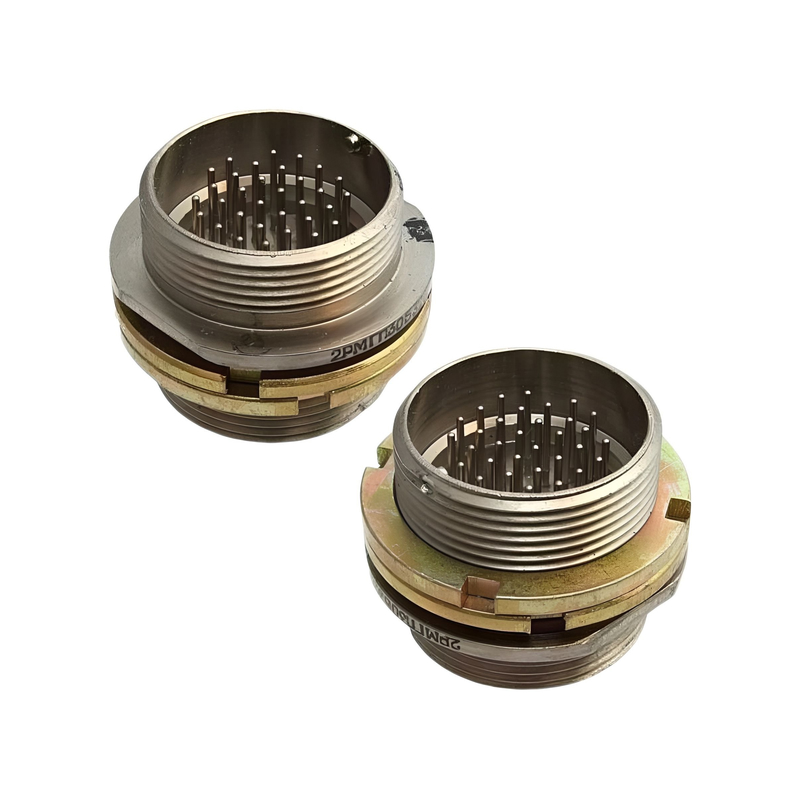

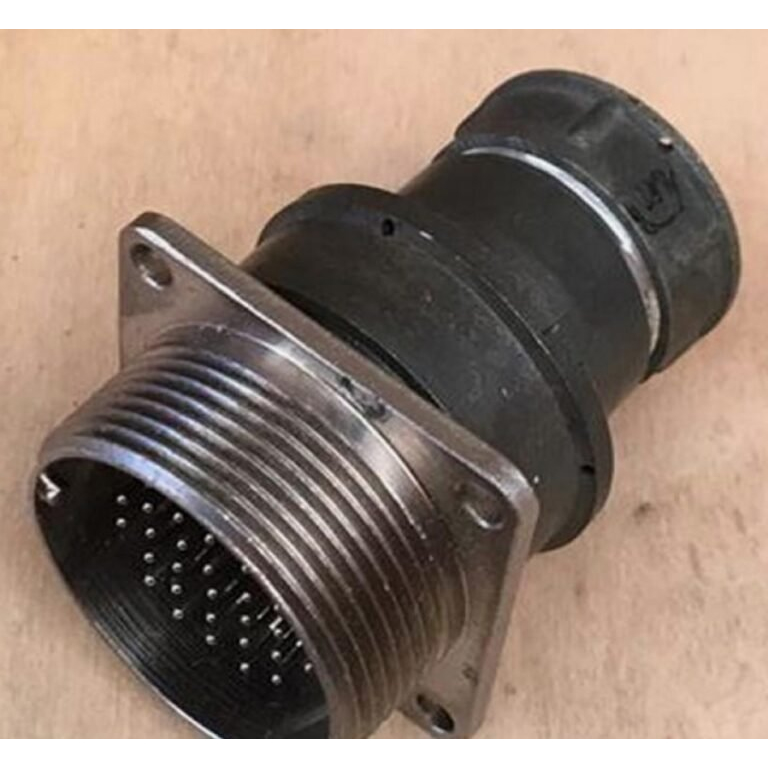

2РМГП30Б32Ш1Е2 Вилка двухсторонняя

Соединитель 2РМГП30Б32Ш1‑Е2 — это герметичная цилиндрическая вилка двухстороннего (проходного) исполнения из серии 2РМГ, предназначенная для ответственных электрических цепей в промышленной и радиоэлектронной аппаратуре. Ниже — основные технические и конструктивные особенности.

Расшифровка обозначения

• 2РМГП — герметичный проходной цилиндрический соединитель (вилка двухсторонняя).

• 30 — условный диаметр корпуса (около 30 мм).

• Б — блочный (приборный) вид корпуса для монтажа в панелях/приборах.

• 32 — количество контактов.

• Ш — вилка (штыревая часть).

• 1‑Е2 — модификация по конструкции и типу контактов (диаметр контактов 1 мм, теплостойкость порядка 200 °C).

Назначение и условия эксплуатации

Соединитель рассчитан на работу в цепях постоянного, переменного (до примерно 3 МГц) и импульсного токов в нормальных и жестких климатических условиях (класс УХЛ). Герметичность и конструкция позволяют применять его в оборудовании, подверженном вибрациям и ударным нагрузкам, с допустимым ускорением до нескольких сотен м/с² при вибрации и до 5000 м/с² при одиночных ударах.

Электрические параметры

• Количество контактов — 32.

• Рабочее напряжение — до примерно 560 В постоянного и переменного тока.

• Максимальный ток на один контакт — около 2,5–3 А.

• Суммарный допустимый ток — порядка 60–80 А в зависимости от конкретного исполнения.

• Сопротивление контакта — не более нескольких десятков мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Конструкция и особенности монтажа

Вилка двухсторонняя, проходная: кабели подходят с двух сторон, что удобно для межблочных соединений и распределительных плат. Соединение с розеткой — резьбовое, с одношпоночной поляризацией корпусов, обеспечивается высокая надежность стыковки и устойчивость к самопроизвольному разъединению. Монтажная часть выполняется обычно без патрубка или с патрубком под экранированный/неэкранированный кабель, в зависимости от конкретного модификационного варианта.
