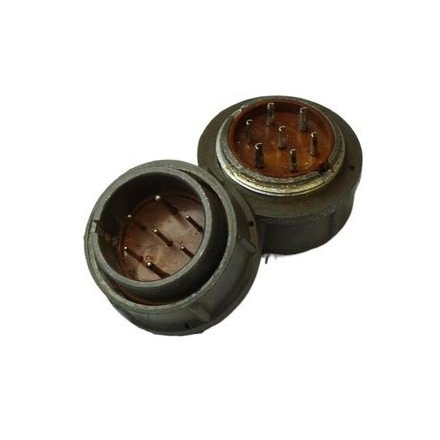

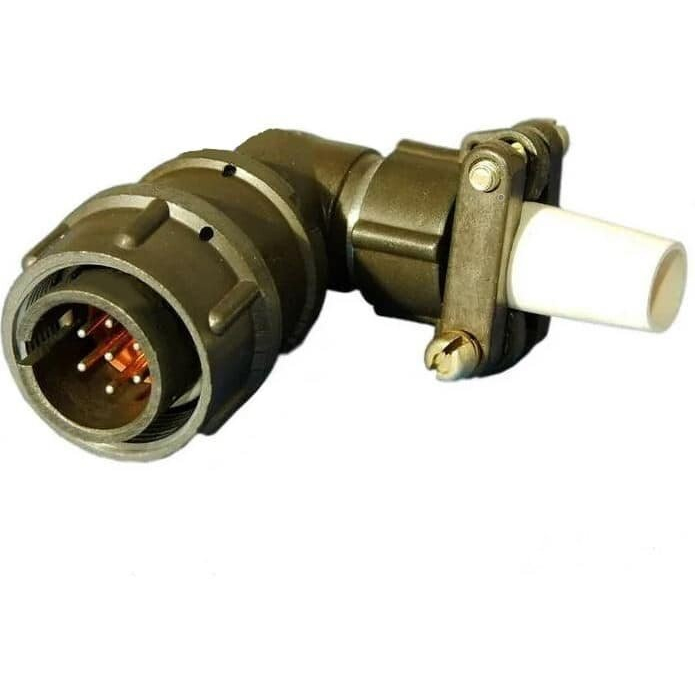

2РМТ27КУН7Ш2В1В Вилка кабельная

Вилка кабельная 2РМТ27КУН7Ш2В1В относится к семейству цилиндрических низкочастотных соединителей типа 2РМТ, предназначенных для соединения проводников в электрических цепях постоянного и переменного тока.

Основные параметры и назначение

• Вилка кабельная, тип соединителя — негерметичный, всеклиматический, для внутреннего объемного монтажа.

• Условный размер корпуса — 27, количество контактов — 7, тип контактов — штыри (вилка).

• Предназначена для работы в цепях постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до примерно 700 В (в зависимости от исполнения серии 2РМ/2РМТ).

Электрические характеристики

• Номинальная токовая нагрузка на одиночный контакт обычно составляет 8 А для контактов диаметром около 1,0 мм и до 16 А для контактов ≈1,5 мм; общая суммарная нагрузка для разъёмов с семью контактами — до порядка 60 А.

• Электрическая прочность изоляции — порядка 2300 В (для аналогичных 2РМ‑исполнений), а сопротивление изоляции — не менее нескольких тысяч МОм, что обеспечивает хороший уровень изоляции между контактами.

Конструкция и исполнение

• Кабельный корпус с угловым патрубком и гайкой для неэкранированного кабеля (буквенное обозначение «КУН»).

• Покрытие контактов — серебро, что снижает переходное сопротивление и улучшает долговечность при многократных коммутациях.

• Сочленение с розеткой — резьбовое, с одношпоночной поляризацией корпусов, что упрощает правильную ориентацию и предотвращает ошибочное соединение.

Диапазон условий применения

• Рабочий диапазон температур для типовых 2РМ‑разъёмов охватывает примерно от −60 до +100 °C, что позволяет использовать их в широком спектре климатических условий.

• Соединитель относится к низкочастотным негерметичным изделиям и применяется в стационарных и подвижных объектах, где не требуется высокая герметичность, но важны надёжность и простота монтажа.
