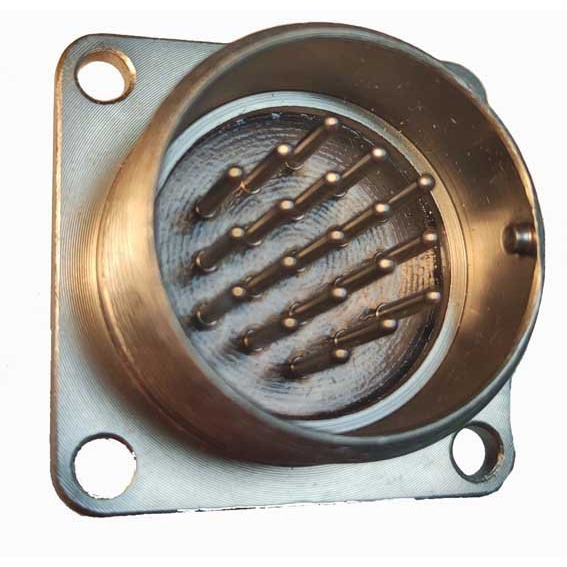

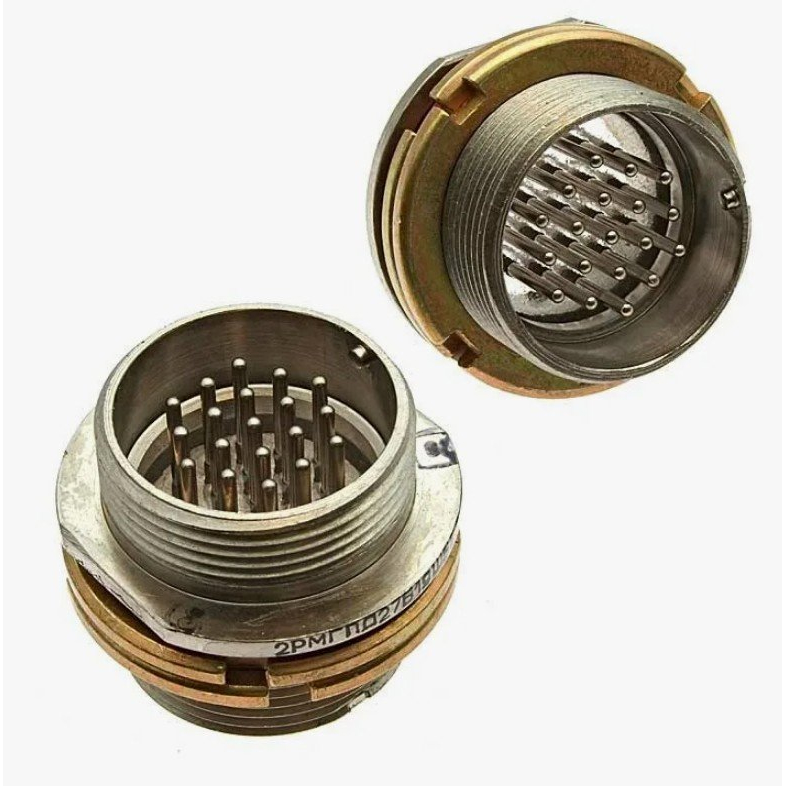

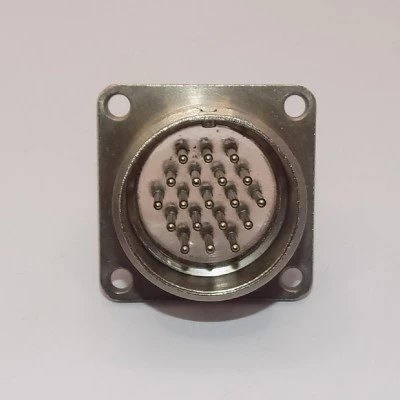

2РМГПД27Б19Ш5Е2

2РМГПД27Б19Ш5Е2 — это цилиндрический низкочастотный электрический соединитель серии 2РМГ серии (вилка), выполненный по конструкторской схеме для приборных герметичных разъёмов, с проходной и блочной конструкцией.

Назначение и область применения

Разъём предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 700 В. Применяется в электро‑, радио‑ и контрольно‑измерительной аппаратуре, а также в стационарных и мобильных устройствах, где требуется надёжный герметичный контакт.

Конструкция и тип

• Это герметичная вилка блочного (приборного) типа с проходной схемой, выполненная для цилиндрических соединителей с резьбовой фиксацией.

• Условный размер корпуса — 27, число контактов — 19, тип контактов — сочетание 5, часть соединителя — вилка (обозначение Ш).

Покрытие контактов и теплостойкость

• Покрытие контактов — химический никель (маркировка Е).

• Теплостойкость 2 означает, что разъём рассчитан на максимальную температуру эксплуатации порядка 200 °C, что позволяет использовать его в достаточно жёстких температурных условиях.

Электрические и механические характеристики

Сопротивление изоляции в нормальных климатических условиях составляет не менее нескольких тысяч МОм, что обеспечивает хорошую электрическую прочность. Уровень герметичности рассчитан так, чтобы при перепаде давления до примерно 1,5 кгс/см² утечки воздуха не допускалось, а число сочленений — расчленений разъёма — достигает порядка 500 циклов.

Такой разъём подходит для использования в аппаратуре, где требуется устойчивость к вибрациям, ударам и перепадам давления, в том числе в бортовых и стационарных системах.
