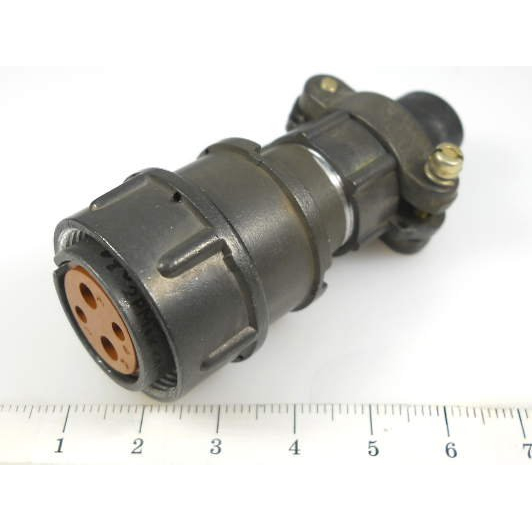

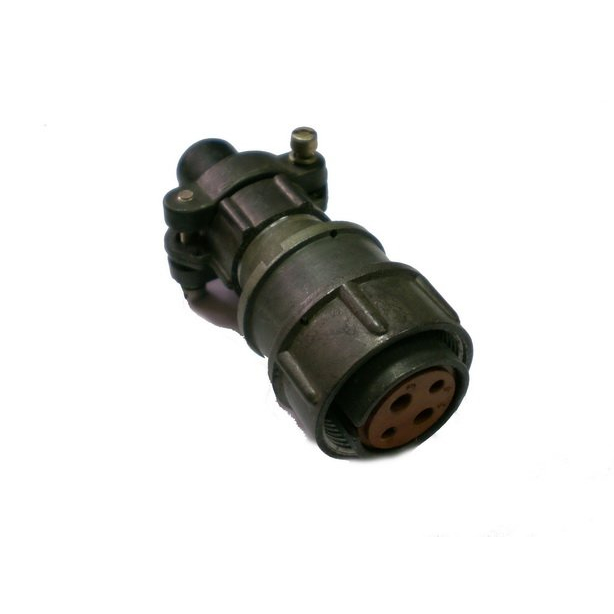

2РМТ22КПН4Г3В1 — это низкочастотный цилиндрический негерметичный соединитель (кабельная розетка) серии 2РМ, рассчитанный на работу в цепях постоянного и переменного тока.​

Назначение и область применения

• Предназначен для подключения и быстросъёмного соединения электрических цепей низкой частоты в аппаратуре общего и специального назначения.​

• Применяется в измерительной, промышленной, транспортной и другой аппаратуре, где нужны надёжные многоконтактные разъёмы с резьбовой фиксацией.

Конструкция и маркировка

• Серия: 2РМ (низкочастотные цилиндрические соединители).​

• «22» — условный размер корпуса, посадочный диаметр около 22 мм.

• «К» — кабельное исполнение корпуса (розетка на кабель).

• «П» — прямой патрубок (выход под кабель без угла).​

• «Н» — негерметичный вариант.​

• «4Г3» — схема и количество контактов: 4 контакта, два диаметром 2 мм и два 3 мм.​

• «В1» — конкретное исполнение по материалам, покрытию контактов, условиям приёмки.

Электрические характеристики

• Максимальное рабочее напряжение до 700 В (для серии 2РМ указан этот уровень).

• Число контактов: 4; допускается ток до 18 А по контактам 2 мм и до 32 А по контактам 3 мм.​

• Сопротивление изоляции не менее 5000 МОм в нормальных условиях.

• Ёмкость между контактами не более 6 пФ.

Механическая и климатическая стойкость

• Рабочая температура окружающей среды от −60 °C до +100 °C. +4

• Минимальная наработка не менее 1000 ч.

• Количество сочленений/расчленений — до 500 циклов. +4

• Срок сохраняемости порядка 15–25 лет в зависимости от конкретного исполнения и источника. +4

• Устойчив к вибрации в широком диапазоне частот (до 5000 Гц), линейному ускорению до 2000 м/с² и ударным нагрузкам, что позволяет использовать его в подвижной и транспортной технике.

Краткая иллюстрация применения

Типовой пример использования: 2РМТ22КПН4Г3В1 ставят на кабель, и он сочленяется с ответной вилкой (приборной частью 2РМ22...), обеспечивая быстросъёмное и виброустойчивое соединение силовой и сигнальной цепей до четырёх линий питания или управления.
