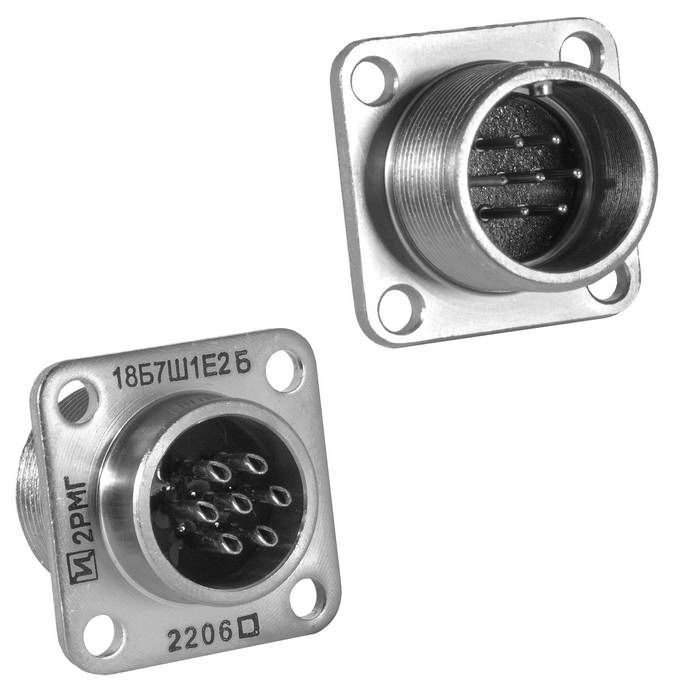

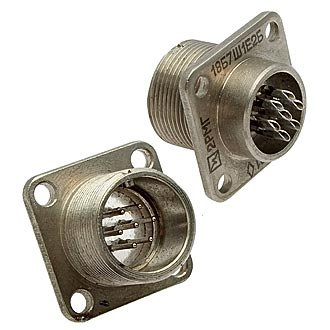

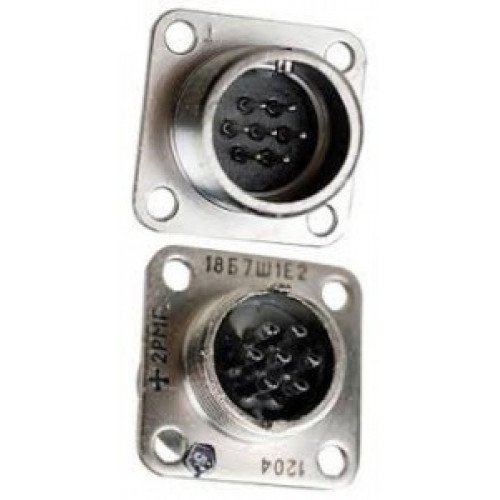

2РМГ18Б7Ш1Е2Б «Атлант» «5» — это герметичная низкочастотная приборная вилка серии 2РМГ, предназначенная для внутреннего монтажа в электро‑ и радиоаппаратуре, эксплуатируемой в жёстких климатических и вибрационных условиях (климатическое исполнение УХЛ2.1 по ГОСТ 15150‑69). Она относится к ряду цилиндрических герметичных низковольтных разъёмов и используется в составе парного сочленения с розеткой 2РМТ.

• 2РМГ – тип соединителя: герметичный цилиндрический разъём.

• 18 – условный размер корпуса (посадочный диаметр около 18 мм).

• Б – вид корпуса: блочный (приборный) без левой резьбы, предназначен для монтажа на печатной плате или в корпусе прибора.

• 7Ш – вилка с 7 контактами; изоляторы обычно выполнены из пресс‑материала КМК‑218Л.

• 1Е2 – покрытие контактов: хим‑никель или никель, теплостойкость 200 °C.

• Б «5» – дополнительный индекс; «5» обычно указывает на вид приёмки (контроль, типовой или приёмочно‑сдаточный) по технической документации Атлант‑2018.

• Количество контактов – 7, диаметр контакта 1 мм, штыри изготавливаются из ковара.

• Максимальный ток на один контакт – до 5 А, суммарный ток на соединитель – до 30 А.

• Максимальное рабочее напряжение (постоянного и переменного тока до частот порядка нескольких кГц) – до примерно 560 В.

• Сопротивление контакта не более 0,015 Ом, сопротивление изоляции в нормальных условиях не менее 5000 МОм.

• Диапазон рабочих температур – обычно от −60 °C до +200 °C, что позволяет использовать разъём в условиях повышенной температуры и вибрации.

• Крепление и сочленение – резьбовое, с одношпоночной поляризацией корпусов, обеспечивается надёжная герметичность и фиксация положения.

• Устойчивость к механическим нагрузкам: допустимая синусоидальная вибрация, удары (одиночные до порядка 5000 м/с² и многократные до 1000 м/с²), линейное ускорение до 2000 м/с².

• Ресурс: не менее 500 сочленений‑расчленений, минимальный срок сохраняемости порядка 15 лет.
