Соединитель 2РМГ18Б7Ш1Е2 — это герметичная приборная вилка из серии 2РМГ, предназначенная для подключения электрических цепей постоянного, переменного (частотой до примерно 3 МГц) и импульсного тока. Обычно используется в промышленной и военной аппаратуре, где важны надежность соединения и защита от внешних воздействий.

• 2РМГ — тип соединителя: электрический цилиндрический герметичный.

• 18 — условный размер корпуса (посадочный диаметр около 18 мм).

• Б — блочный (приборный) корпус; разъем монтируется непосредственно на плату или в корпус устройства.

• 7 — количество контактов (7 шт.).

• Ш — вилка (штыревой разъем).

• 1 — контакты диаметром 1 мм.

• Е2 — теплостойкость до +200 °C и исполнение без патрубка.

• Ток — до 5 А на один контакт и до 30 А суммарно на соединитель.

• Напряжение — рабочее не более 560 В (постоянный и переменный ток).

• Диаметр контактов — 1 мм, сопротивление контакта обычно не более 0,015 Ом.

• Температура — рабочий диапазон около −60…+200 °C, что позволяет использовать разъем в жестких климатических и тепловых условиях.

• Климатическое исполнение — соответствует ГОСТ 15150‑69 (УХЛ2.1), что означает применение в умеренно‑холодном климате и вестибюле/отапливаемом помещении.

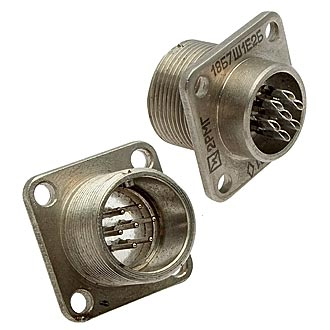

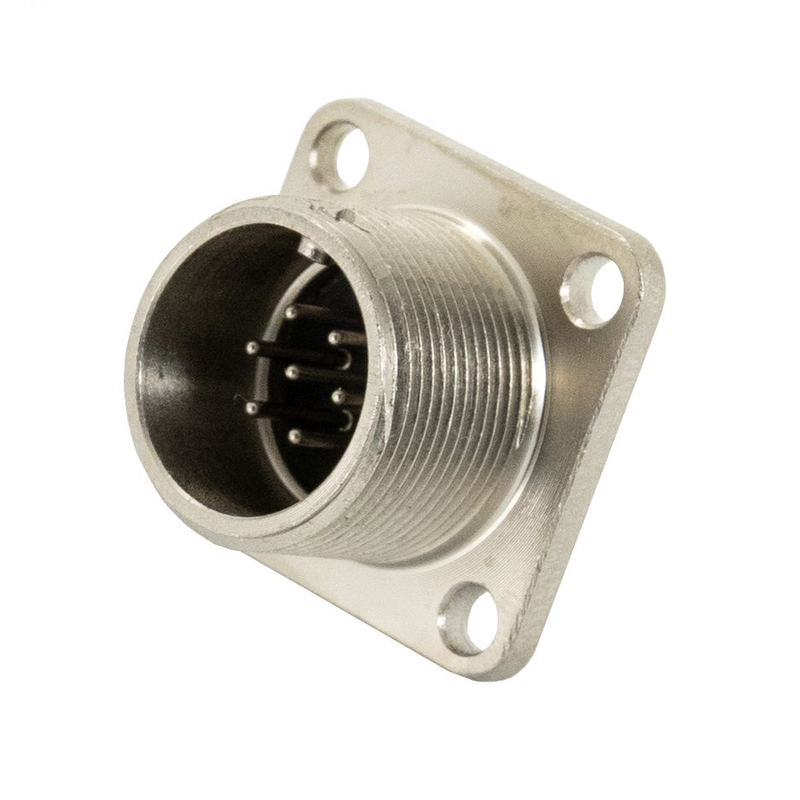

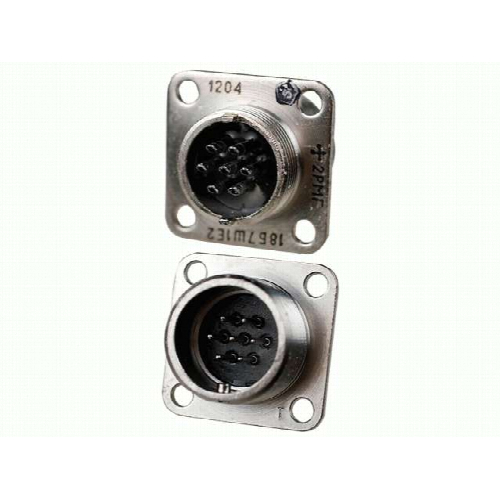

Соединитель выполнен в виде цилиндрической блочной вилки с герметичным исполнением, без патрубка, крепится на плату или в приборный корпус методом объемной пайки. Сочленение с розеткой — резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильную состыковку. Такой разъем применяют в радиоэлектронной аппаратуре, автоматизированных системах, станках и другой промышленной технике, где требуется надежное и устойчивое к вибрации и ударам электрическое соединение.
