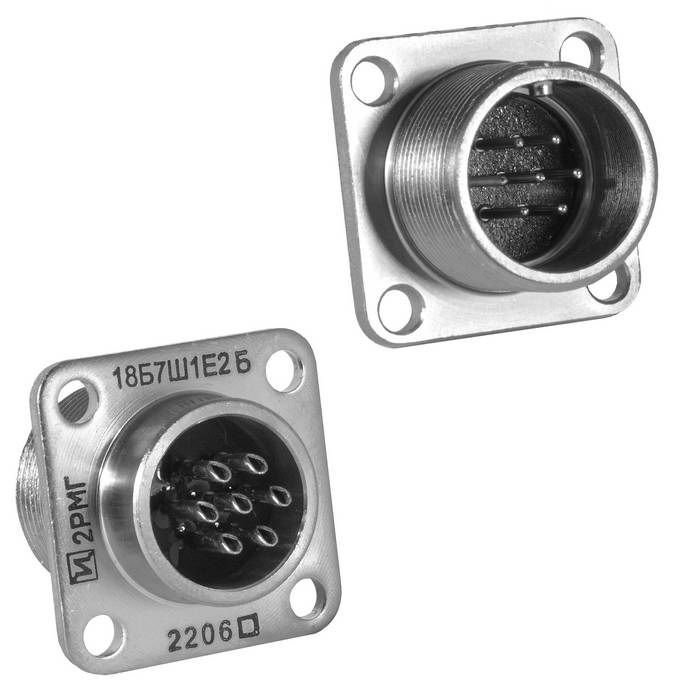

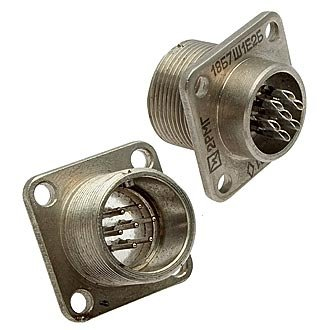

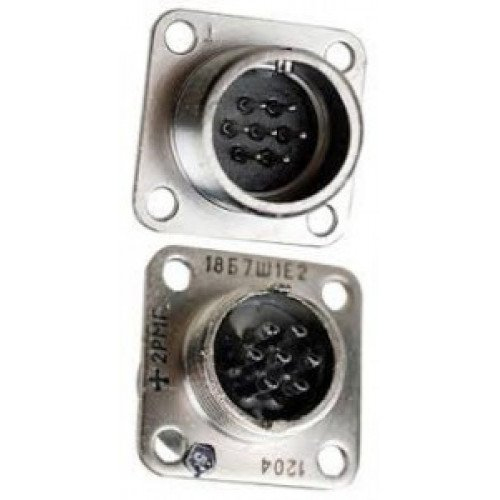

Разъем 2РМГ18Б7Ш1Е2Б «Атлант» «ОТК» — это цилиндрический герметичный низкочастотный соединитель серии 2РМГ, выполненный в виде блочной (приборной) вилки для внутреннего объемного монтажа.

• Предназначен для работы в электрических цепях постоянного, переменного тока (частотой до порядка 3 МГц) и импульсного тока в промышленном и радиоэлектронном оборудовании.

• Имеет стальной металлический корпус, карболитовый (или стеклокерамический) изолятор, расположенный внутри блочного корпуса без левой резьбы; вилка не имеет кожуха и рассчитана на прямой монтаж в корпусе прибора.

На базе типовой маркировки 2РМГ расшифровка выглядит так:

• 2РМГ18 — типоразмер соединителя с посадочным диаметром корпуса порядка 18 мм.

• Б — корпус блочный (приборный) без левой резьбы.

• 7 — 7 контактов, обычно штыревых.

• Ш1 — вилка (штыревая часть) с сочетанием контактов №1 (все контакты одинакового диаметра, обычно 1 мм).

• Е — покрытие контактов химическим никелем.

• 2 — теплостойкость до порядка 200 °C, что позволяет использовать разъем в изделиях с повышенным нагревом.

• Б (в конце в ряде источников) дополнительно подтверждает, что изделие блочное, а «ОТК» указывает на вид приемки: 1 (ОТК) — приемка отделом технического контроля завода‑изготовителя.

• Климатическое исполнение рядового 2РМГ относится к УХЛ (умеренный и холодный климат), с диапазоном рабочих температур приблизительно от −60 до +200 °C, что характерно для большинства разъемов этой серии.

• Сопротивление контактов в типовых 2РМГ‑разъемах с диаметром 1 мм не превышает 15 мОм, сопротивление изоляции в нормальных условиях — порядка 5000 МОм.

• Разъемы 2РМГ герметизированы, обеспечивают герметичность при перепаде давления до 1,5 кгс/см², утечка воздуха не допускается.

• Назначенный ресурс — до нескольких сотен циклов сочленения‑расчленения (обычно до 500 циклов), а сроки сохраняемости при правильном хранении могут достигать порядка 25 лет.
