Описание

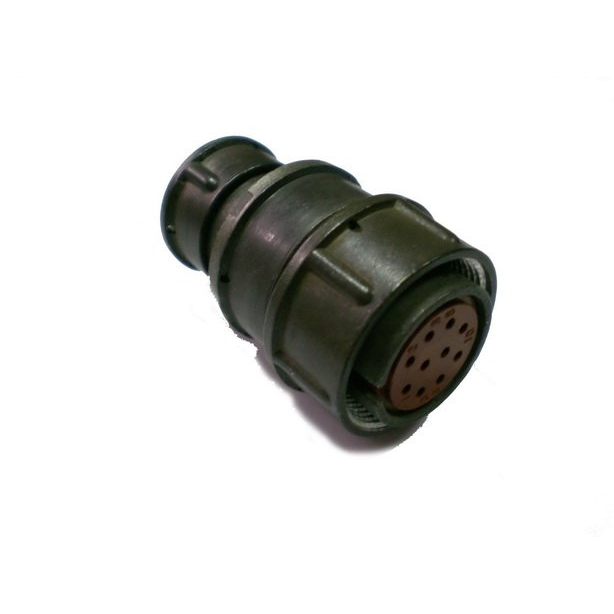

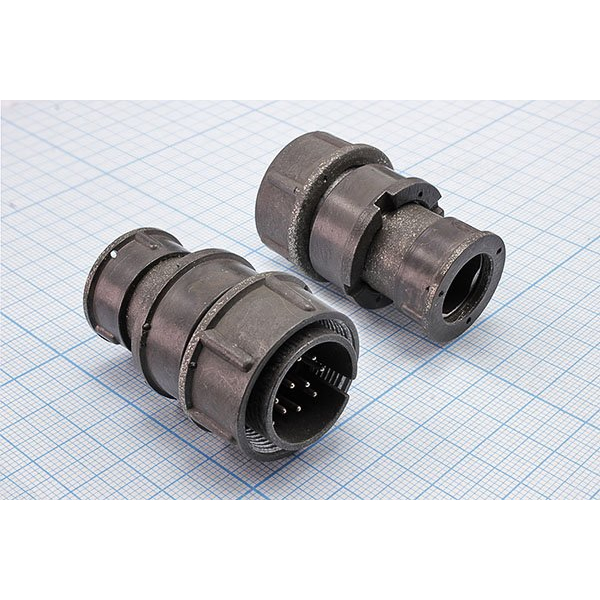

Соединители 2РМ22КПЭ10Ш1В1
Соединители 2РМ22КПЭ10Ш1В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Они состоят из двух частей: вилки и розетки.
Основные характеристики
Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 22.
Вид корпуса : Кабельный (К).
Вид патрубка : Прямой (П).
Вид гайки патрубка : Для экранированного кабеля (Э).
Количество контактов : 10.
Часть соединителя : вилка (Ш).
Обозначение сочетания контактов : 1 (все контакты ? 1,0 мм).
Покрытие контактов : Серебро (В).
Теплостойкость : 1 (до 100°С).
Технические параметры
Сопротивление контактов : Не более 0.005 Ом.
Рабочее напряжение : 560 В.
Максимальное напряжение : Не более 700 В.
Рабочая температура : -60°C до +100°C.
Материал корпуса : Металл.
Материал изолятора : Карболит.
Вес : 34 г.
Применение
Соединители 2РМ22КПЭ10Ш1В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями. Метод монтажа — объемный, с возможностью пайки или обжимки.
Со
Соединитель2РМ22КПЭ10Ш1В1 представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Он рассчитан на напряжение до 700 В, хотя некоторые источники указывают максимальное рабочее напряжение 560 В.
Технические характеристики
Токовая нагрузка : На одиночный контакт — 7 А, максимальная суммарная на соединитель — 58 А
Сопротивление контактов : Не более 5 мОм
Емкость между контактами : Не более 6 пФ
Сопротивление изоляции : Не менее 5000 МОм
Хвостовики контактов : Допускают присоединение проводов сечением 0,5 мм?
Электрическая прочность изоляции : 1850 В
Усилие расчленения : Не более 117,7 Н (12 кгс)
Количество контактов : 10
Покрытие контактов : Серебро
Сочленение : Резьбовое
Поляризация корпусов : Одношпоночная
Условия эксплуатации
Температура : От -60°C до +100°C, смена температур от -60°C до +180°C
Влажность : Повышенная относительная влажность при +25°C до 98%
Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1)
Применение
Соединители типа 2РМ22КПЭ10Ш1В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
