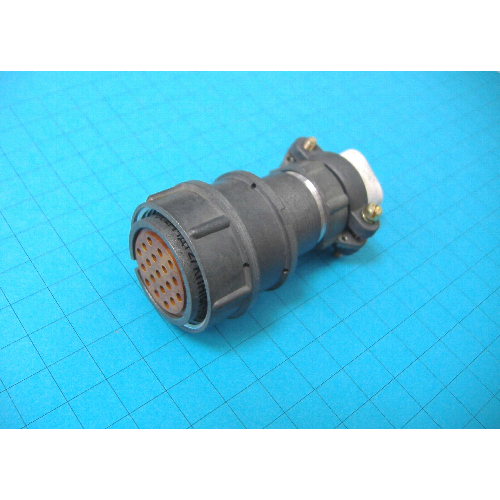

2РМДТ27КПН19Г5В1В (вероятно, имеется в виду эта маркировка, близкая к указанной) — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМД.

Конструкция

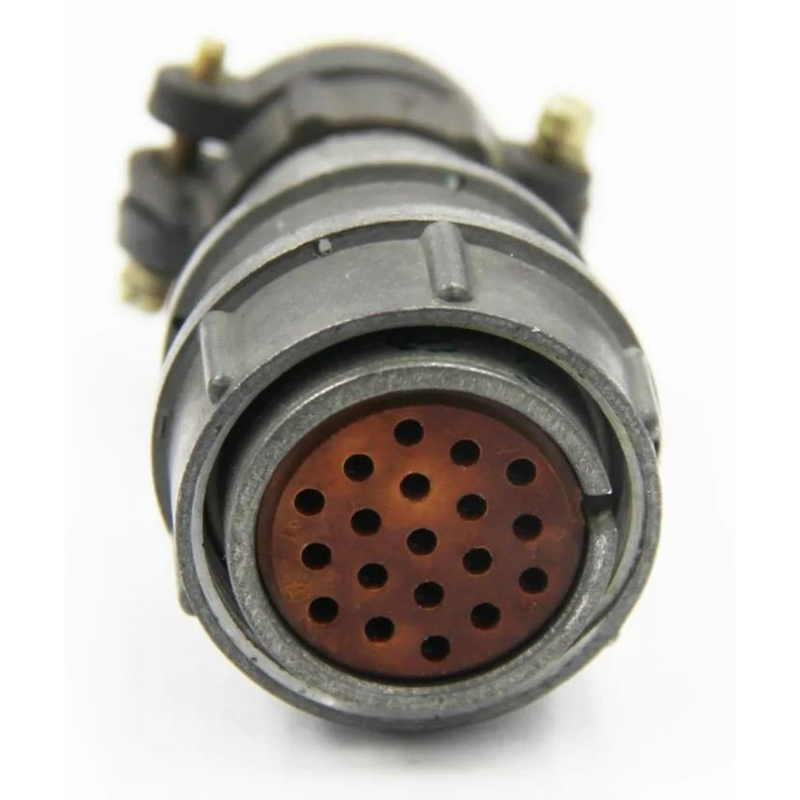

Разъём имеет 19 контактов диаметром 1,5 мм, алюминиевый корпус с оксидированием (серый цвет), карболитовый изолятор (коричневый) и прямой патрубок с гайкой для неэкранированного кабеля. Монтаж электрический — пайка, механический — объёмный; сочленение резьбовое (M30х1,5 мм), поляризация одношпоночная.

Характеристики

• Серия: 2РМД
• Тип соединителя: Цилиндрический, низкочастотный
• Вид соединителя (Т): Кабельная розетка
• Номинальный размер корпуса (27): 27 (соответствует резьбе сочленения M30х1,5 мм)
• Тип корпуса (К): Кабельный
• Форма патрубка (П): Прямой
• Тип кожуха (Н): Для неэкранированного кабеля
• Количество контактов (19): 19
• Тип контакта (Г): Гнездовый, диаметр 1,5 мм
• Покрытие контактов (5): Золото
• Материал корпуса: Алюминиевый сплав с оксидированием (серый)
• Материал изолятора: Карболит (коричневый)
• Тип монтажа электрического: Пайка
• Тип монтажа механического: Объёмный
• Тип сочленения: Резьбовое (M30х1,5 мм)
• Поляризация (1): Одношпоночная

Условия эксплуатации

Предназначен для электрических цепей постоянного и переменного тока (до 3 МГц) в аппаратуре специального и общего назначения. Климатическое исполнение В (всеклиматическое В2.1 или УХЛ 2.1), интервал температур от -60 до +100 °С, влажность до 98% при +40 °С. Ресурс — 500 сочленений, наработка не менее 1000 часов.

Применение

• В радиоэлектронной аппаратуре.
• В системах связи и телекоммуникации.
• В измерительной и испытательной технике.
• В промышленной автоматике и управлении.
• В бортовой аппаратуре и спецтехнике.
• Для подключения различных блоков, модулей и датчиков.
• В различных приборах общего и специального назначения, где требуется надёжное низкочастотное соединение.
