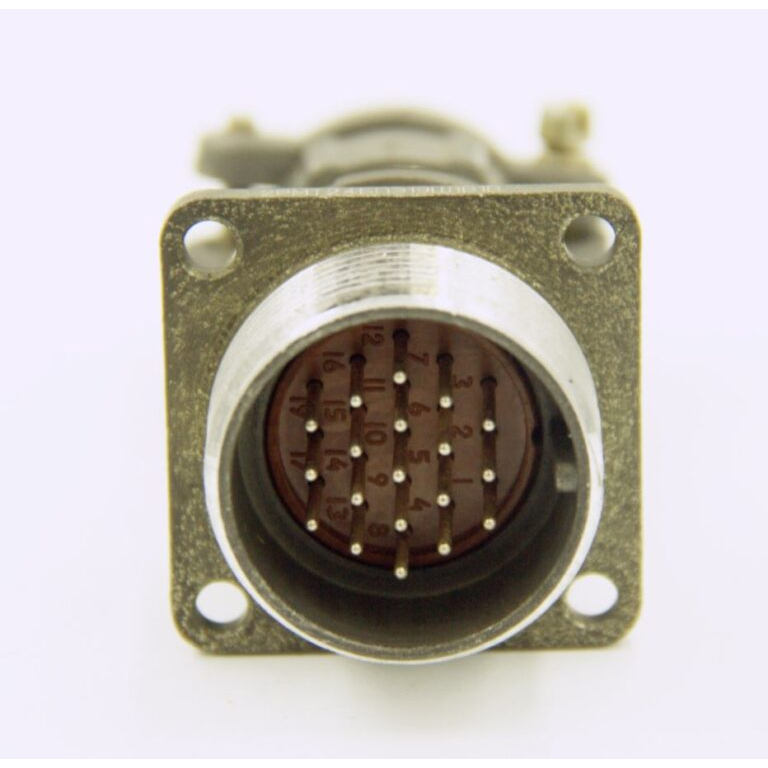

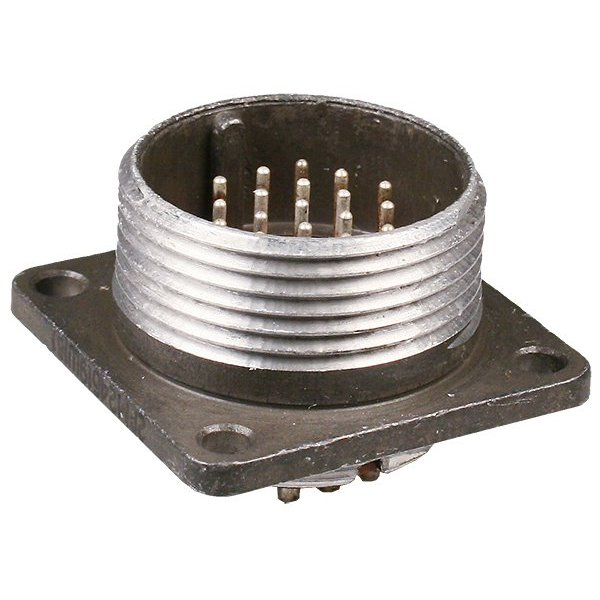

2РМТ24БПЭ19Ш1В1В — это цилиндрический низкочастотный тропикоустойчивый соединитель с резьбовой фиксацией сочлененного положения. Он используется для соединения и разъединения электрических цепей в различной электро- и радиоаппаратуре.

Основные характеристики 2РМТ24БПЭ19Ш1В1В :

• Негерметичный соединитель

• Посадочный диаметр корпуса – 24

• Корпус – блочный

• Патрубок – прямой

• Гайка патрубка – для экранированного кабеля

• Количество контактов – 19

• Контакты – вилка

• Диаметр контактов – 1 мм

• Покрытие контактов – серебро

• Теплостойкость – 100° С

• Всеклиматическое исполнение – В2.1 по ГОСТ 15150-69

• Токовая нагрузка на одиночный контакт - от 4 А до 36 А

• Максимальная суммарная токовая нагрузка на соединитель - от 27 А до 260 А

• Максимальное рабочее напряжение – 560 В или 700 В

• Сопротивление контактов при диаметре 1 мм – не более 5 мОм

• Емкость между контактами – не более 6 пФ

• Сопротивление изоляции – не менее 5000 МОм

• Электрическая прочность изоляции при максимальном рабочем напряжении 560 В - 1850 В

• Электрическая прочность изоляции при максимальном рабочем напряжении 700 В - 2300 В

• Усилие расчленения гнезд с контрольным калибром - от 0,5 Н до 2,95 Н

• Усилия расчленения соединителей - от 29,4 Н (3 кгс) до 539,6 Н (55 кгс)

• Минимальная наработка - 1000 ч

• Число сочленений-расчленений – 500

• Гамма-процентный срок сохраняемости - 15 лет

Условия эксплуатации :

• Синусоидальная вибрация с диапазоном частот от 1 Гц до 5000 Гц и амплитудой ускорения 490 м/с^2

• Акустический шум с диапазоном частот от 50 Гц до 10 000 Гц и уровнем звукового давления 170 дБ

• Механический удар многократного действия с пиковым ударным ускорением 1000 м/с^2 и длительностью действия от 1 мс до 3 мс

• Механический удар одиночного действия с пиковым ударным ускорением 5000 м/с^2 и длительностью действия от 0,1 мс до 2 мс

• Линейное ускорение - 2000 м/с^2

• Атмосферное давление - от 133,32·10^-12 Па до 50,6·10^4 Па

• Температура среды - от -60° С до +100° С

• Смена температур - от +180° С до -60° С

• Повышенная относительная влажность при температуре +25° С - 98%

• Хвостовики контактов допускают присоединение проводов сечением 0,5 мм

Расшифровка условного обозначения :

• 2РМТ - тип соединителя

• 24 - условный размер корпуса

• Б - вид корпуса: блочный (приборный)

• П - вид патрубка: прямой

• Э - вид гайки патрубка: для экранированного кабеля

• 19 - количество контактов

• Ш - часть соединителя: вилка

• 1 - обозначение сочетания контактов

• В - покрытие контактов: серебро

• 1 - теплостойкость 100°С

• В - всеклиматическое исполнение
