Соединитель2РМТ24КПЭ19Г1В1В — это цилиндрический низкочастотный негерметичный тропикоустойчивый электрический соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет резьбовое сочленение и применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры.

Технические характеристики

• Количество контактов : 19.

• Максимальное рабочее напряжение : 560 В или 700 В в зависимости от типономинала.

• Максимальная токовая нагрузка на контакт :

  • ?1,0 мм: от 5 до 8 А;

  • ?1,5 мм: от 7 до 15 А;

  • ?2,0 мм: 18 А;

  • ?3,0 мм: 32 А.

• Сопротивление электрического контакта :

  • ?1,0 мм: не более 5,0 мОм;

  • ?1,5 мм: не более 2,5 мОм;

  • ?2,0 мм: не более 1,6 мОм;

  • ?3,0 мм: не более 0,8 мОм.

• Сопротивление изоляции : не менее 1000 МОм в нормальных климатических условиях.

• Вибрация : диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : ускорение 5000 м/с? (500 g).

• Многократные удары : ускорение 1000 м/с? (100 g).

• Линейные нагрузки : ускорение 2000 м/с? (200 g).

• Покрытие контактов : серебро или золото.

• Метод монтажа : обжимка или пайка.

• Климатическое исполнение : всеклиматическое.

Применение

Соединители типа 2РМТ используются в различных видах электро- и радиоаппаратуры специального и общего назначения, включая радиоэлектронную и радиотехническую аппаратуру. Они подходят для монтажа с экранированными или неэкранированными кабелями.

Соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

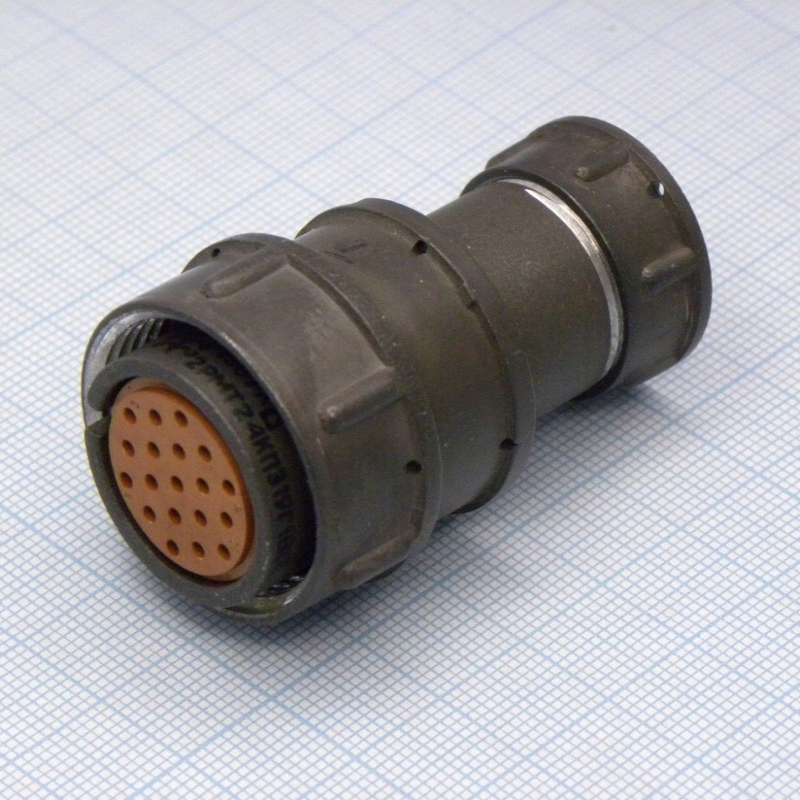

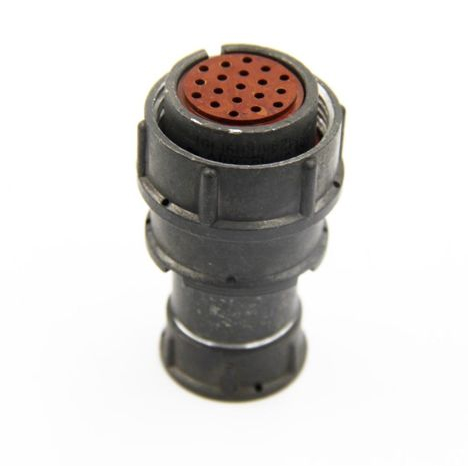

Для соединителя2РМТ24КПЭ19Г1В1В конкретно указано, что это кабельная розетка с прямым патрубком и гайкой для экранированного кабеля.

Гарантийный срок хранения соединителей составляет 15 лет со дня изготовления.

Соединители маркируются цифро-буквенным кодом на корпусе и изготавливаются в различных конструктивных исполнениях.

Расшифровка условного обозначения2РМТ24КПЭ19Г1В1В :

• 2РМТ : тип соединителя;

• 24 : условный размер корпуса;

• К : вид корпуса (кабельный);

• П : вид патрубка (прямой);

• Э : вид гайки патрубка (для экранированного кабеля);

• 19 : количество контактов;

• Г : часть соединителя ( розетка );

• 1 : обозначение сочетания контактов;

• В : покрытие контактов (серебро);

• 1 : теплостойкость до 100°C;

• В : всеклиматическое исполнение.
