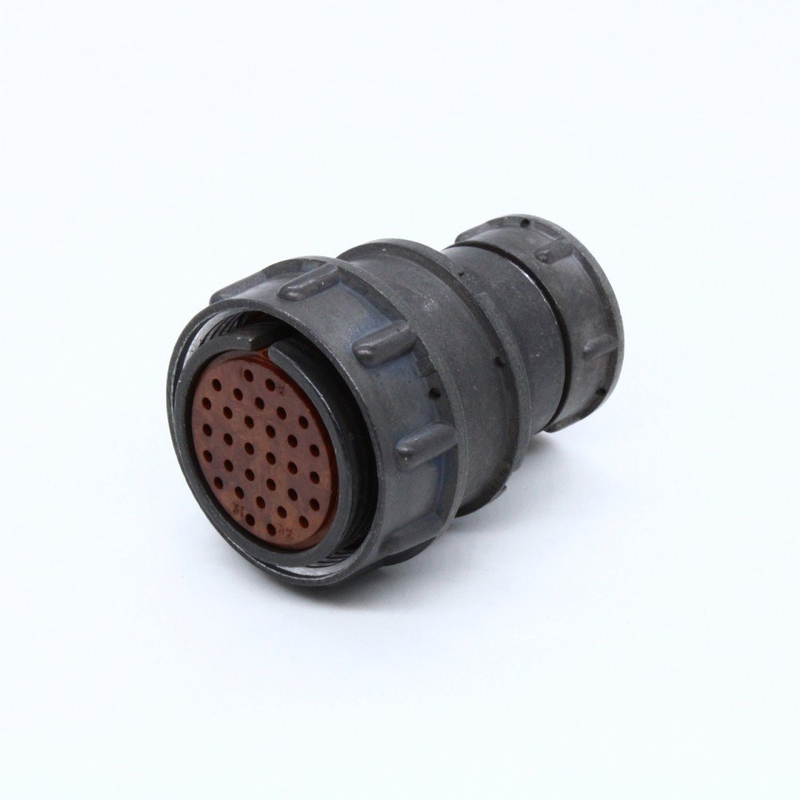

Разъем2РМТ30КПЭ32Г1В1В , изготовленный заводом \" Элекон\" в 2007 году, относится к серии цилиндрических низкочастотных негерметичных соединителей. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В (или 700 В в некоторых источниках).

Основные характеристики:

• Тип соединителя : 2РМТ — цилиндрический низкочастотный негерметичный.

• Условный размер корпуса : 30.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 32.

• Часть соединителя : розетка (Г).

• Сочетание контактов : Все контакты диаметром 1 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100°C.

• Климатическое исполнение : Всеклиматическое (В2.1).

Технические параметры:

• Максимальная токовая нагрузка :

  • На одиночный контакт: 4 А.

  • Суммарная на соединитель: 106 А (в некоторых источниках указано до 50 А).

• Максимальное рабочее напряжение : До 560 В (или 700 В).

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 1000 МОм (или 5000 МОм).

• Электрическая прочность изоляции : 1850 В.

• Диаметр контактов : 1 мм.

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет (или 25 лет).

Условия эксплуатации:

• Вибрация : Допустимая синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Акустический шум : Уровень звукового давления до 170 дБ в диапазоне частот от 50 Гц до 10 000 Гц.

• Механический удар : Пиковое ударное ускорение до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия.

• Линейное ускорение : До 2000 м/с?.

• Атмосферное давление : Рабочее — 133,32 пПа (10??? мм рт. ст.), предельное — 12 кПа (90 мм рт. ст.).
