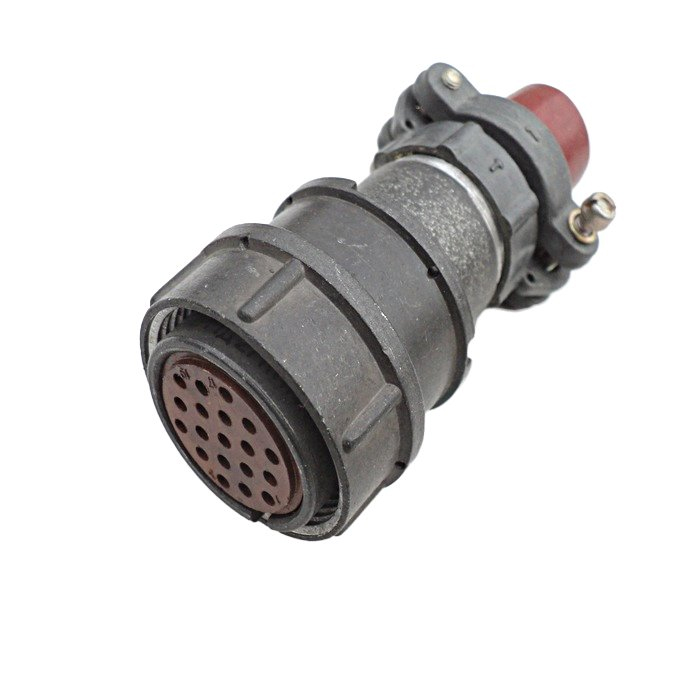

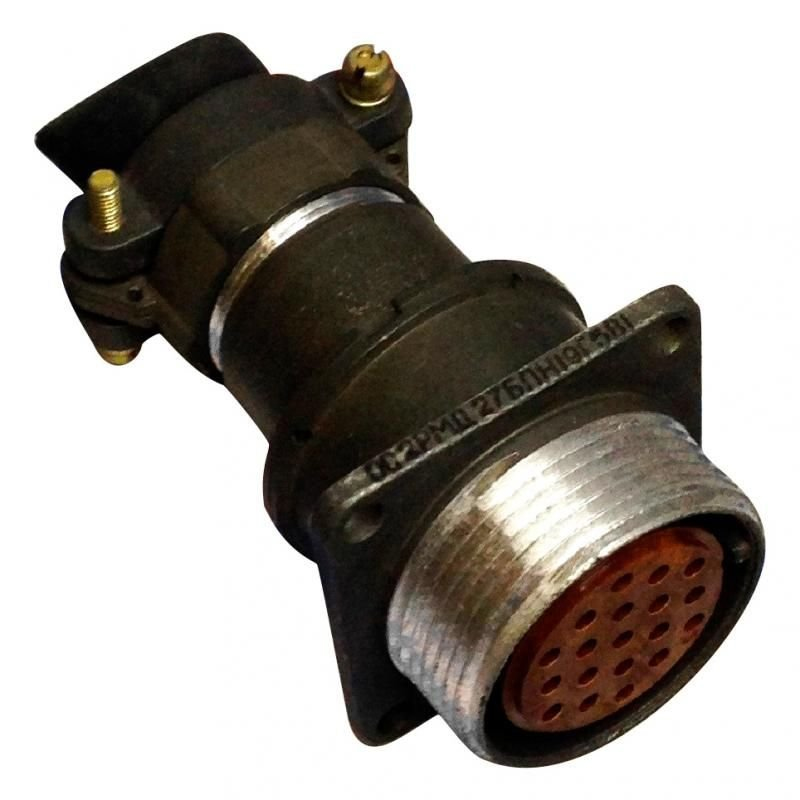

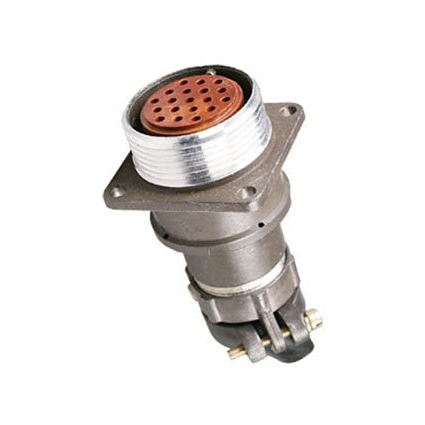

2РМД27Б19ШВ1В «5» — это обозначение цилиндрического низкочастотного электрического соединителя ряда 2РМД, выполненного по определённой приёмке и с заданным сочетанием контактов. Формально это блочная (приборная) вилка, рассчитанная на объемный монтаж в радио‑ и электронной аппаратуре.

Условное обозначение расшифровывается так:

• 2РМД — тип: цилиндрический низкочастотный электрический соединитель.

• 27 — условный размер корпуса (посадочный диаметр около 27 мм).

• Б — блочный (приборный) корпус, предназначен для монтажа на панели/печатной плате.

• 19 — количество контактов (19‑контактный соединитель).

• Ш — вилка (часть, которая вставляется в розетку).

• 5 — обозначение сочетания контактов (расположение «мам» и «пап» в ряду, то есть схема контактов по типономиналу «5»).

• В — покрытие контактов серебром.

• 1В — теплостойкость 100 °C и всеклиматическое исполнение (используется во всеклиматическом классе В2.1 по ГОСТ 15150‑69).

Дополнительный номер «5» в конце («приёмка 5») указывает на группу технических условий и категорию качества/контроля по ГЕ0.364.126ТУ (ОТК или ВП‑исполнение, специальный уровень контроля и надежности).

По типономиналу 2РМД(Т)27Б19 у таких соединителей обычно:

• Количество контактов — 19 шт., диаметр контакт­хвостовиков около 1,5 мм.

• Предельное напряжение (амплитудное) — до 560 В постоянного или переменного тока, расчётная частота до 3 МГц.

• Максимальный ток — порядка 7 А на отдельный контакт и до примерно 110 А суммарно на весь соединитель в допустимом тепловом режиме.

• Климатический диапазон по температуре окружающего воздуха — ориентировочно от −60 до +100 °C, кратковременно возможны кратковременные кидки до +150 °C.

Соединитель не является герметичным, имеет резьбовое сочленение с металлическим корпусом, поляризация по одному шпону. Подключение проводов — пайкой или обжимом к хвостовикам извлекаемых контактов.

• Используется для соединения и разъединения цепей постоянного и переменного тока в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

• Монтируется как внутренний приборный разъём (на панели или печатной плате) без патрубка или с прямым патрубком; для кабельной части применяется соответствующая розетка (кабельная с прямым или угловым патрубком).

• Гарантийный срок хранения и ресурс, как правило, рассчитан на 15 лет хранения и тысячи часов наработки в нормальных режимах, что делает соединитель пригодным для ответственных промышленных и военных применений.
