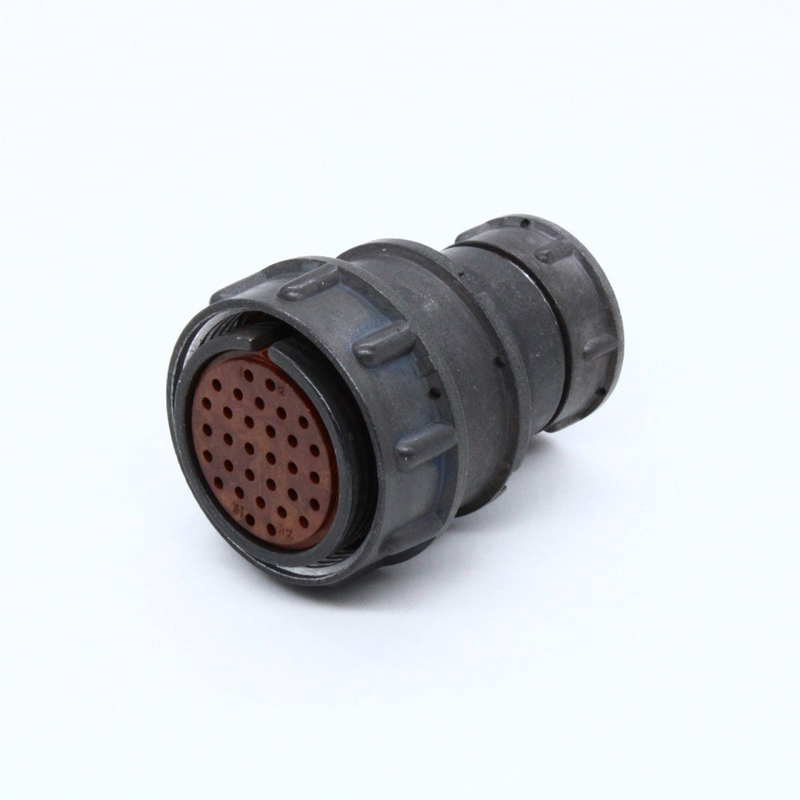

Разъём2РМТ30КПЭ32Г1В1В (завод «Элекон») — это низкочастотный цилиндрический электрический соединитель типарозетка кабельная , входящий в серию2РМТ. Он предназначен для соединения цепей постоянного и переменного тока (в том числе до десятков кГц) в условиях повышенных механических и климатических нагрузок.

• Тип и конструкция: розетка кабельная, корпус из алюминиевого сплава А‑22, изолятор из карболита, сочленение с ответной вилкой — резьбовое (гайка М33×1,5).

• Количество и тип контактов: 32 контакта диаметром 1 мм, контакт‑гнездо, с возможностью извлечения контактов; материал контактов — латунь ЛС59‑1, покрытие — серебро.

• Электрические параметры (типовые):

  • максимальный рабочий ток на контакт — до 4 А,

  • суммарный рабочий ток на разъём — до 106 А,

  • максимальное рабочее напряжение — до 560 В,

  • сопротивление контакта не более 0,005 Ом, сопротивление изоляции не менее 1000…5000 МОм.

• Климатическое исполнение В2.1: рабочий диапазон температур, как правило, от −60 до +100 °С, допустимая относительная влажность до 98% при +25 °С и широкий диапазон атмосферного давления.

• Механическая стойкость: изделие рассчитано на многократные удары и вибрации (вибрация до 50 g в диапазоне 1–5000 Гц, многократные удары до 100 g, однократные до 500 g при малой длительности импульса).

• Ресурс: гарантировано не менее 500 циклов сочленения/расчленения, минимальная наработка при рабочих температурах — порядка 1000 часов, а при максимальной температуре контакта 80 °С — до порядка 175 000 часов.

• Корпус и герметизация: корпус кабельный, прямой патрубок, уплотнительная втулка для кабеля, герметичность — не предусмотрена (исполнение «Э» по патрубку обычно обозначает неэкранированный кабель без жёсткой герметичности).

• Монтаж: механический монтаж — объёмный (кабель вставляется в корпус и фиксируется), электрический монтаж — пайка проводников на контакты.

• Положение и ориентация: допускается любое рабочее положение, поляризация корпуса — одношпоночная, что исключает ошибочное сочленение с несоответствующей вилкой.
