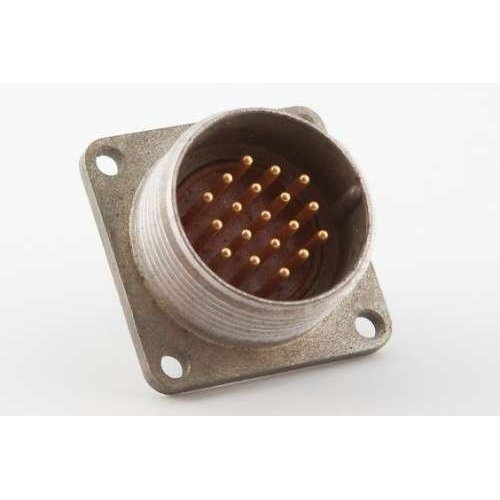

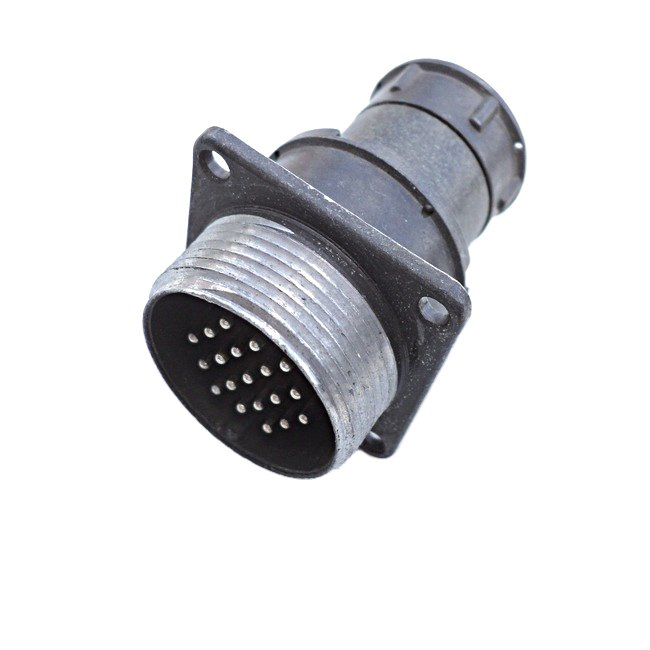

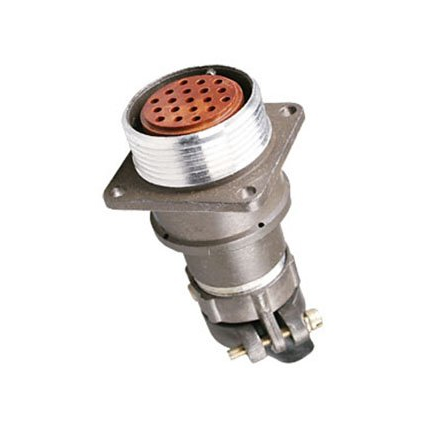

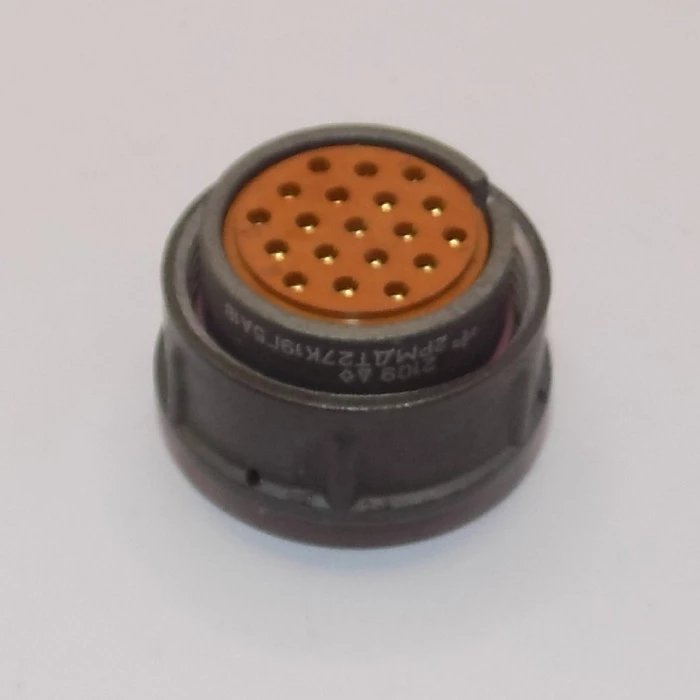

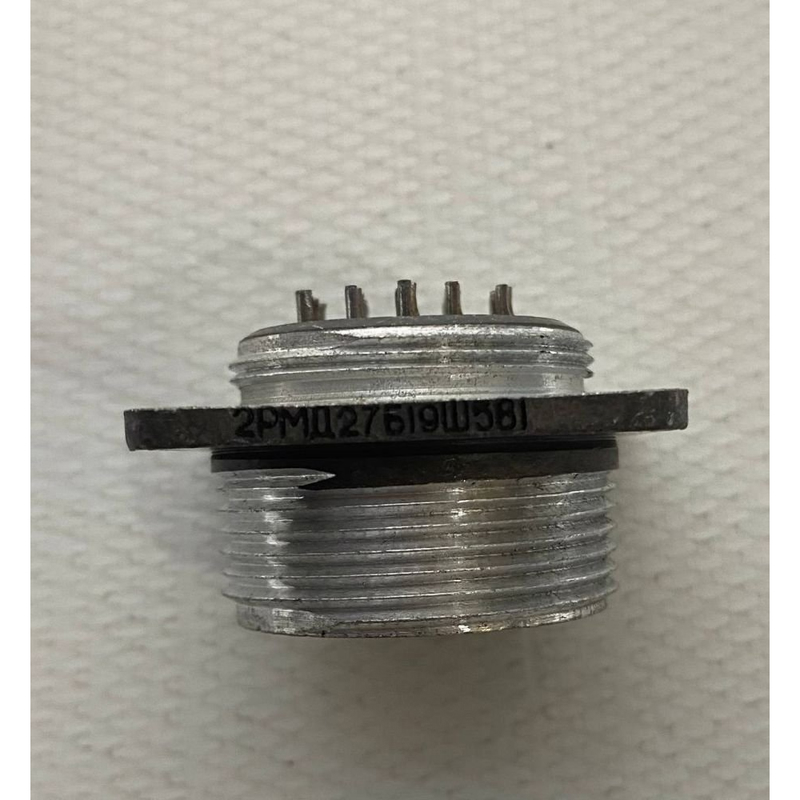

2РМД27Б19ШВ1 Элекон «5» — это цилиндрический электрический соединитель серии 2РМД российского производства, выпускаемый компанией «Элекон». Он относится к низкочастотным, негерметичным разъемам, предназначенным для соединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.

• 2РМД — серия цилиндрических низкочастотных разъемов.

• 27 — условный размер корпуса (рисунок контактов и габаритный диаметр).

• Б — вид корпуса (обычно «на блок», то есть монтаж в панель/панельное исполнение).

• 19 — количество контактов (в данном случае 19).

• Ш — часть соединителя (часто «вилка» с штыревыми контактами, монтируемая на блок или панель).

• В — серебряное покрытие контактов (повышенная коррозионная стойкость и хорошие электрические характеристики).

• 1 — теплостойкость до +100 °C.

• «5» — обозначение сочетания контактов (обычно соответствует набору контактных пар диаметром около 1,5 мм, предназначенных под ток до примерно 7 А на контакт).

• Климатическое исполнение — всеклиматическое: рабочий диапазон температур обычно от −60 °C до +100 °C, при смене температур возможны более жесткие режимы (до +130–150 °C в испытаниях).

• Механическая стойкость — разъемы данной серии рассчитаны на высокую вибро‑ и ударную нагрузку (единицы g), что позволяет использовать их в бортовой и военной технике.

• Электрические параметры — типовая максимальная токовая нагрузка на одиночный контакт порядка 7 А, рабочее напряжение до нескольких сотен вольт (около 500–560 В), сопротивление контакта в единицах миллиом, сопротивление изоляции не менее сотен МОм.

Этот тип разъема используется для межблочного соединения устройств в РЭА, в том числе в аппаратуре связи, измерительных приборах, промышленной автоматике и военной технике, где требуется надежный низкочастотный контактный разъем с хорошей вибростойкостью и всеклиматическим исполнением.
