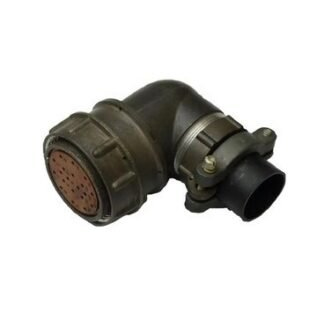

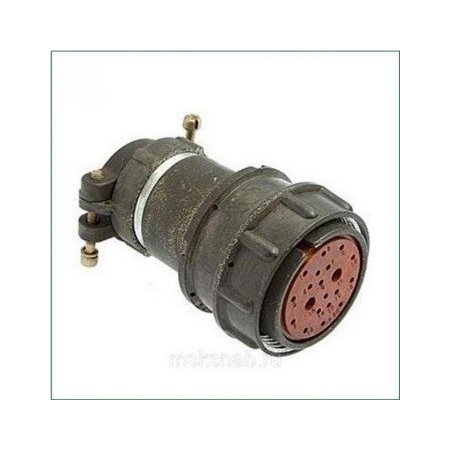

2РМТ33КПЭ20Г4В1ЛВ

2РМТ33‑КПЭ‑20Г4В1ЛВ — это круглый кабельный разъём серии 2РМТ, предназначен для соединения электрических цепей в аппаратуре радиоэлектронного, измерительного и промышленного назначения.

Назначение и применение

Этот соединитель используется для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц, в устройствах контрольно‑измерительной и радиоэлектронной аппаратуры. Исполнение «всеклиматическое» позволяет применять его в широком диапазоне температур и влажности, без дополнительной герметизации.

Конструкция и тип контактов

• Разъём цилиндрический, резьбовой, с поляризацией корпуса одно‑шпоночного типа для правильной ориентации при стыковке.

• Количество контактов: 20 шт.

• Контакты изготавливаются с диаметрами 1 и 3 мм, с металлическим покрытием (золото / серебро) для надёжного электрического соединения и коррозионной стойкости.

Основные электрические параметры

• Рабочее напряжение: до 700 В постоянного или 560 В переменного тока (в зависимости от исполнения).

• Максимальный ток на один контакт: около 6 А для контактов Ø 1 мм и до 36 А для контактов Ø 3 мм, суммарный ток по изделию — до примерно 110 А.

• Сопротивление контакта — не более единиц миллюмо (обычно порядка единиц мОм), ёмкость между соседними контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм.

Монтаж и эксплуатация

Разъём рассчитан на крепление к кабелю (кабельная розетка) и обеспечивает соединение экранированными или неэкранированными кабелями, при этом тип концевой гайки патрубка может различаться в зависимости от варианта исполнения. Усилие расцепления пары разъёмов не превышает примерно 245 Н, что обеспечивает надёжную фиксацию при вибрации и механических нагрузках.
