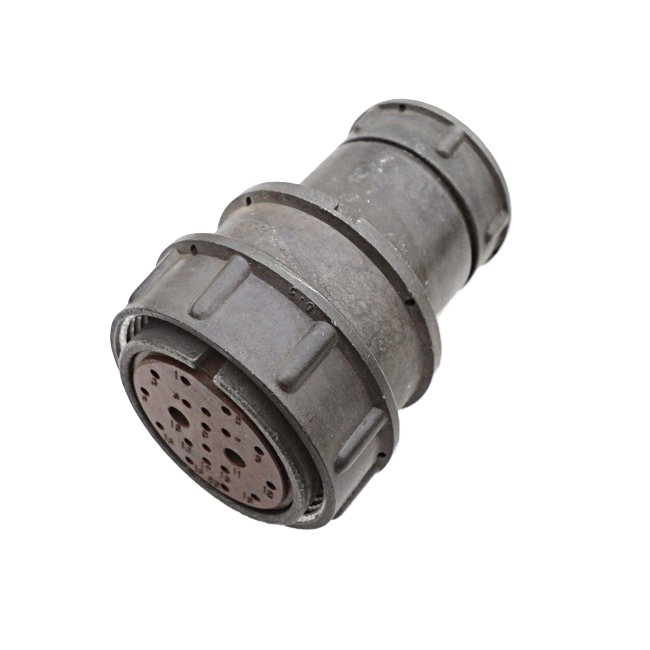

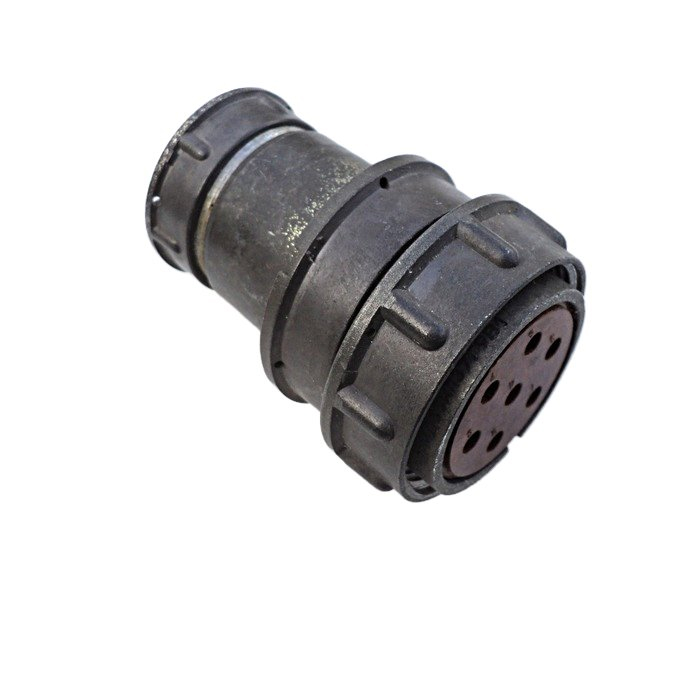

Обозначение 2РМТ33КПЭ20Г4В1ЛВ относится к кабельной розетке цилиндрического разъёма типа 2РМТ , предназначенной для работы в электрических цепях постоянного и переменного тока (в том числе до частот порядка нескольких мегагерц).

Расшифровка маркировки

• 2РМТ – тип цилиндрического разъёма, резьбовое сочленение, всеклиматическое исполнение.

• 33 – условный размер корпуса (ряд‑1, 33‑й диаметр корпуса).

• К –кабельный корпус (розетка монтируется на кабеле).

• П –прямой патрубок (ось кабеля совпадает с осью корпуса).

• Э – материал изоляции / конструкция изолятора (часто – термопласт).

• 20 –20 контактов в розетке.

• Г4 – комплектность и схема контактов (4‑й контактный вариант, Г‑группа, который обычно используется для питания и сигналов).

• В –всеклиматическое исполнение (работа в широком диапазоне температур и влажности).

• 1 –теплостойкость изоляции до +100 °C (класс по нагревостойкости).

• Л –левая розетка (используется с проходной вилкой, когда контакты распределены особым образом).

• В в конце (встречается в ряде справочников) – дополнительное уточнение, как правило, относится к покрытию контактов серебро .

Основные технические характеристики

• Количество контактов:20 .

• Рабочее напряжение:не более 700 В постоянного тока / 560 В переменного (по данным на тип 2РМТ33).

• Максимальная суммарная токовая нагрузка:до порядка 110 А в зависимости от диаметра и покрытия контактов.

• Сопротивление контактов:не более 5 мОм .

• Сопротивление изоляции в нормальных условиях:не менее 5000 МОм .

• Рабочий диапазон температур:от −60 °C до +100 °C , что соответствует всеклиматическому исполнению.

Применение и конструкция

Разъём применяется для подключения кабельных жгутов в радиоэлектронной аппаратуре, измерительных приборах, системах управления и других устройствах, где требуется надёжное многоконтактное соединение с механической и климатической стойкостью.
Розетка выполнена с кабельным корпусом и прямым патрубком , контакты имеют серебряное покрытие и рассчитаны на многократные сочленения‑расчленения (до нескольких сотен циклов, заявляется порядка 500 циклов).
