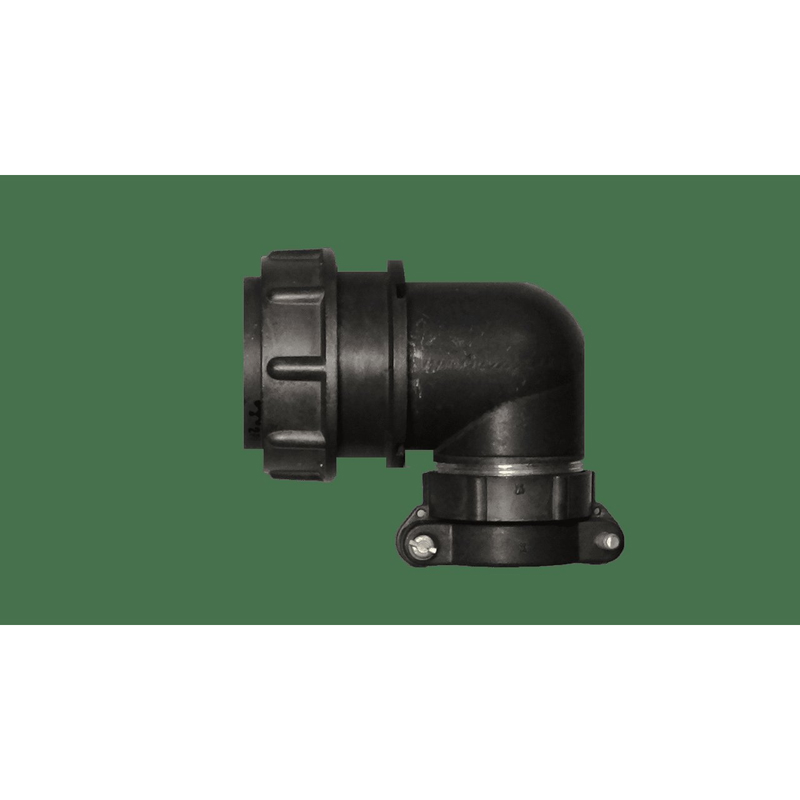

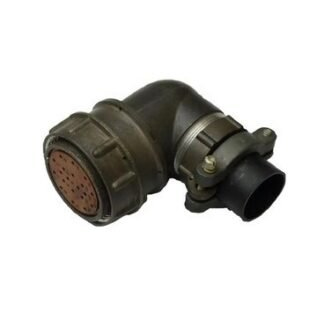

2РМТ33КУН20Г4В1В — это цилиндрический низкочастотный негерметичный разъем.

Расшифровка обозначения

Разбор маркировки соответствует стандарту серии 2РМТ:

• 2РМТ — тип соединителя (цилиндрический, низкочастотный).

• 33 — условный размер корпуса (посадочный диаметр 33 мм).

• К — кабельный корпус.

• У — угловой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• 20 — количество контактов (20 шт.).

• Г — розетка.

• 4 — сочетание контактов (диаметр контактов, например, 1,5 мм).

• В — покрытие контактов серебром.

• 1 — теплостойкость до 100 °С.

• В — всеклиматическое исполнение.

Характеристики

• Тип соединителя: Цилиндрический, низкочастотный.
• Герметичность: Негерметичный.
• Размер корпуса: Условный размер 33 (посадочный диаметр 33 мм).
• Конструкция корпуса: Кабельный, с угловым патрубком и гайкой для неэкранированного кабеля.
• Количество контактов: 20.
• Тип контакта: Розетка (гнездо).
• Сочетание контактов: 4 (указывает на определенный диаметр контактов, например, 1,5 мм).
• Покрытие контактов: Серебро.
• Теплостойкость: Рабочая температура до 100 °С.
• Климатическое исполнение: Всеклиматическое (позволяет эксплуатацию в различных климатических условиях).
• Рабочие цепи: Постоянный и переменный ток (частотой до 3 МГц).
• Монтаж: Внутренний, объемный или пайкой.
• Сочленение: Резьбовое, с одношпоночной поляризацией для точного соединения.

Применение

Соединители серии 2РМТ, к которой относится данная модификация, предназначены для использования в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в радиоэлектронной аппаратуре общего назначения.

Конкретная информация о применении модификации 2РМТ33КУН20Г4В1В не указана в доступных источниках, однако, как и другие разъемы серии 2РМТ, он может использоваться для коммутации сигнальных и питающих цепей в оборудовании, требующем надежного разъемного соединения в условиях, где не требуется полная герметичность, но важны виброустойчивость и возможность быстрой сборки/разборки.
