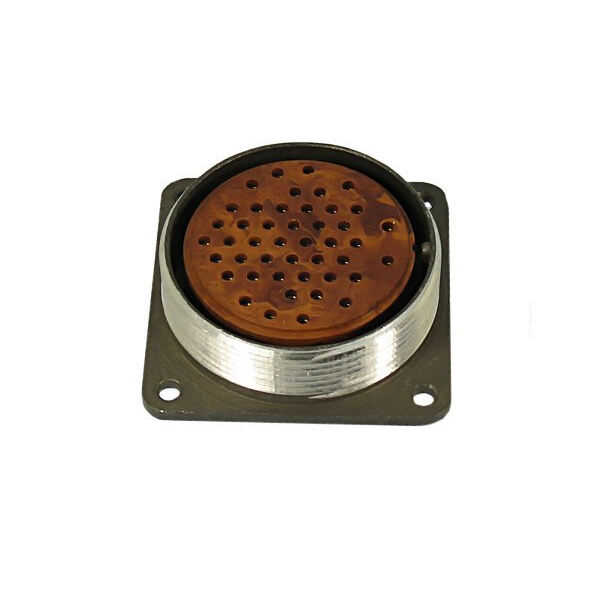

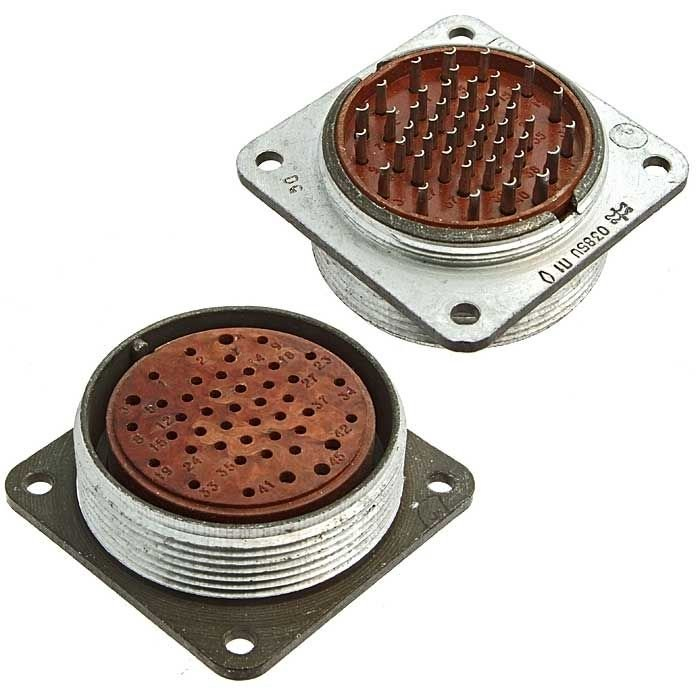

2РМТ39Б45Г2В1В

2РМТ39Б45Г2В1В — это цилиндрический низкочастотныйрозеточный соединитель серии 2РМТ, рассчитанный на работу в цепях постоянного и переменного тока до 3 МГц.

Назначение

Этот соединитель применяют в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. У него резьбовое сочленение и одношпоночная поляризация корпуса, что помогает правильно ориентировать разъём при подключении.

Основные параметры

• Количество контактов: 45.

• Максимальное рабочее напряжение: до 560 В для контактов диаметром 1 мм, в некоторых источниках указывается до 700 В в зависимости от исполнения.

• Токовая нагрузка на одиночный контакт: до 4 А для контактов 1 мм.

• Суммарная токовая нагрузка: до 167 А.

• Сопротивление изоляции: не менее 1000 МОм, а в ряде карточек — не менее 5000 МОм в нормальных климатических условиях.

Конструкция и исполнение

Это негерметичный соединитель с корпусом блочного типа; в карточках также указывается цилиндрическое исполнение и приборная розетка. В зависимости от исполнения контакты могут иметь серебряное или золотое покрытие, а монтаж часто выполняется обжимкой. Климатическое исполнение — всеклиматическое, обозначаемое буквой В.

Условия работы

Для этого соединителя указываются широкий температурный диапазон, от -60 до +100 °C, а также стойкость к вибрации, ударам, влажному теплу, инею, росе, соляному туману, солнечному излучению и озону. Также приводится ресурс по числу сочленений и срок сохраняемости до 25 лет.

Что важно знать

Если нужен этот разъём для подбора замены, ключевые признаки такие: 45 контактов, серия 2РМТ, розетка, всеклиматическое исполнение В и резьбовое сочленение. По маркировке он относится именно к приборной розетке с конкретным типоразмером корпуса 39 и схемой контактов Б45.
