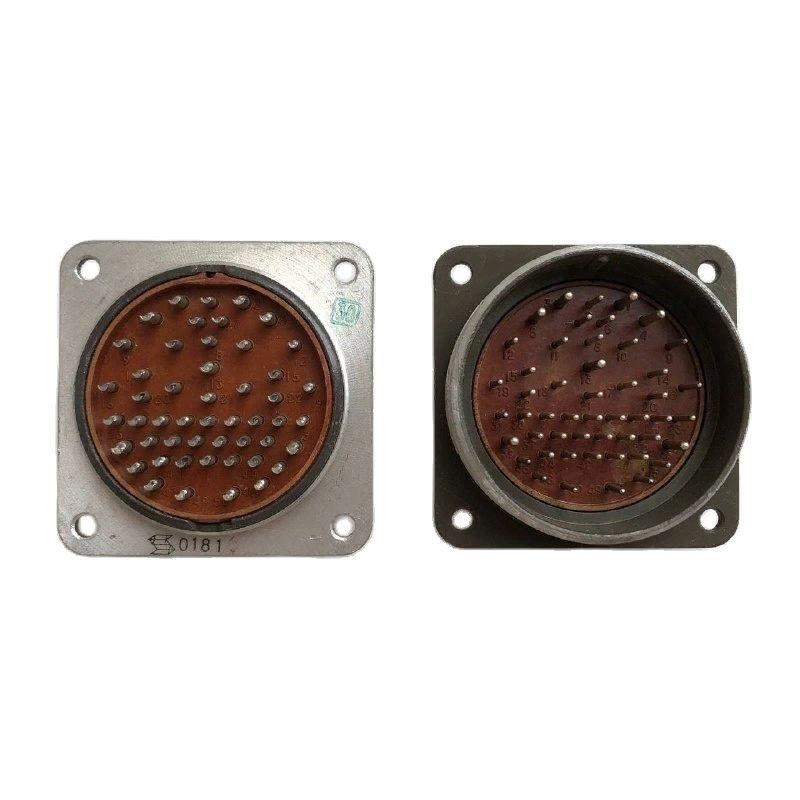

Разъём 2РМТ42Б50Ш2В1В «ОС» — это негерметичный цилиндрический низкочастотный соединитель серии 2РМТ, выполненный в виде вилки с блочным корпусом и предназначен для объемного монтажа во всеклиматическом исполнении.

Расшифровка обозначения

• 2РМТ — тип соединителя (цилиндрический низкочастотный, без самоподключения).

• 42 — условный размер корпуса (диаметр1).

• Б — приборный (блочный) корпус для внутреннего монтажа.

• 50 — количество контактов.

• Ш2 — сочетание контактов: 2 ряда (обычно 43 контакта ∅1 мм и 7 контактов ∅1,5 мм, но конкретная схема — по ТУ).

• В1В — всеклиматическое исполнение по ГОСТ 15150‑69 (В2.1), теплостойкость 100 °C.

• «ОС» — категория качества / приёмки (оборудование сверхнадёжной электроники, повышенные требования к стабильности параметров).

Основные электрические параметры

• Рабочее напряжение — до 700 В (амплитудное значение).

• Максимальный рабочий ток на контакт:

  • ∅1 мм — до ~4–8 А,

  • ∅1,5 мм — до ~8–15 А,
    в зависимости от конкретного исполнения и ТУ.

• Сопротивление контакта — единицы миллиом, сопротивление изоляции — тысячи мегаом.

Климатические и механические условия

• Рабочий диапазон температур примерно от –60 до +100 °C , смена температур до +150 °C.

• Разъём рассчитан на высокие механические нагрузки: вибрации до ~50 g, многократные удары до ~100 g, одиночные удары до 200–500 g (в зависимости от ТУ).

• Атмосферное давление — от глубокого вакуума до условий нормального давления; влажность до 95–98% при положительных температурах.

Конструкция и применение

• Объемный монтаж (пайка проводов или подпайка к плате), тип контактов — штыри.

• Разъём рассчитан на частоты до 3 МГц в цепях постоянного и переменного тока, применяется в радиоэлектронных блоках, приборах и промышленной аппаратуре с повышенными требованиями к надёжности.

• Количество сочленений‑расчленений — порядка 500 циклов, что достаточно для регулярного подключения‑отключения.

Мы можем детализировать под конкретное ТУ (например АШДК.434410.062ТУ или ГЕ0.364.126ТУ) или подсказать, как подобрать парный разъём‑розетку.
