Соединитель 2РМТ27Б24Ш1А1В — это негерметичный цилиндрический низкочастотный электрический разъем серии 2РМТ, рассчитанный на работу в цепях постоянного и переменного тока (до низких частот, порядка десятков кГц).

Назначение и область применения

Этот тип разъема применяется в аппаратуре радиоэлектроники, автоматики и источников питания, где требуется надежное соединение с возможностью многократного расчленения и хорошей вибро‑ и удароустойчивостью. Разъемы 2РМТ рассчитаны на работу во всеклиматическом исполнении и используются в условиях широкого диапазона температур и повышенных механических нагрузок (вибрация, удары, линейные перегрузки).

Конструкция и типоразмеры

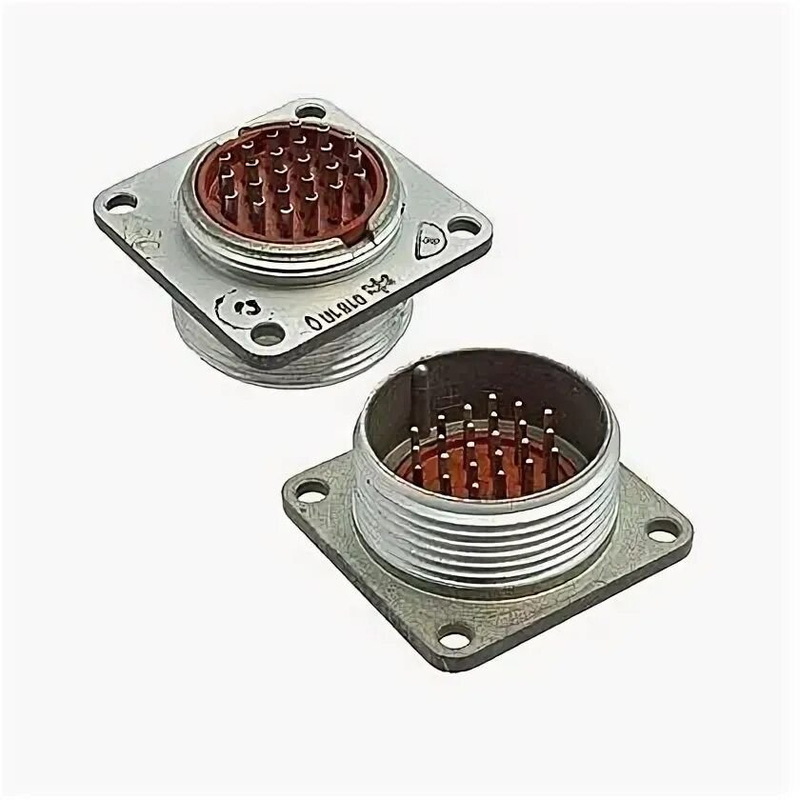

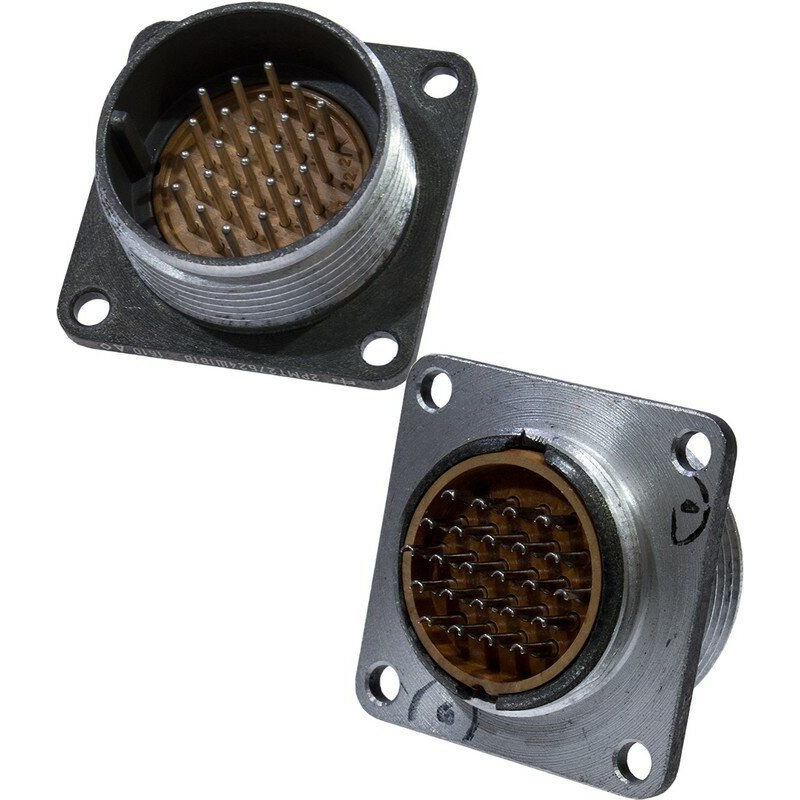

• 2РМТ27Б24Ш1А1В — вилка блочная (приборная) с диаметром корпуса 27 мм и 24 контактами диаметром 1 мм.

• Корпус — блочный, предназначен для монтажа внутри прибора или блока, контакты выполняются объемной пайкой или аналогичными монтажными способами.

• Сочленение с розеткой — резьбовое, обеспечивает фиксацию соединенного положения и устойчивость к внешним воздействиям.

Основные электрические характеристики

• Максимальное рабочее напряжение — до 560–700 В в зависимости от условий испытаний и стандартов на конкретную поставку.

• Максимальный ток на один контакт (Ø 1,0 мм) — порядка 2–4 А, суммарный ток на весь разъем с 24 контактами — до около 100 А в зависимости от условий использования.

• Сопротивление контакта не более единиц милплохм, сопротивление изоляции — не менее единиц киломегом, емкость между соседними контактами — до 6 пФ.

Условия работы и стойкость к нагрузкам

• Диапазон рабочих температур: примерно от –60 до +100 °C, с теплостойкостью класса 1 (выдержка до
