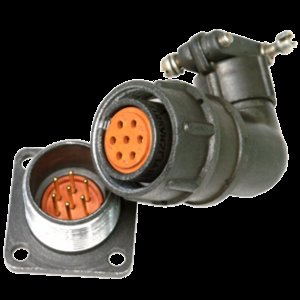

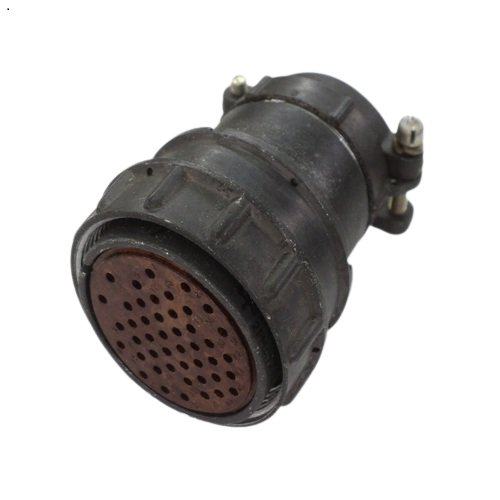

Соединитель 2РМД42КПН45Г5В1 — это негерметичный низкочастотный цилиндрический разъём серии 2РМД с резьбовым соединением, предназначенный для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Обычно такие разъёмы применяют в бортовой и промышленной радиоэлектронной аппаратуре, включая авиационную, корабельную и наземную технику.

В шифре 2РМД42КПН45Г5В1 цифра «5» указывает на вариант сочетания контактов в розетке, то есть на конкретную схему размещения контактов внутри корпуса и соответствующую совместимость с вилкой. Это сочетание контактов определяет, какие номера гнёзд заняты, а какие — свободны, и влияет на то, как именно разъём может быть подключён в кабельной схеме или на плате.

• 2РМД — тип соединителя (низкочастотный цилиндрический, резьбовое сочленение).

• 42 — условный размер корпуса (диаметр условный).

• К — вид корпуса: кабельный, предназначен для монтажа на кабель.

• ПН — вид патрубка: прямой патрубок для неэкранированного кабеля.

Типичные параметры для 2РМД42КПН45Г5В1 (без учёта конкретной «приёмки»):

• Количество контактов — 45.

• Максимальный ток на один контакт — до 5 А, суммарный ток по разъёму — порядка 180–190 А (в зависимости от конкретного ТУ).

• Максимальное рабочее напряжение — 560 В или 700 В (в зависимости от исполнения).

• Сопротивление изоляции — не менее 5000 МОм, сопротивление контактов — не более 2,5 мОм.

• Диапазон рабочих температур — примерно от −60 °C до +100 °C, климатическое исполнение — УХЛ2.1 по ГОСТ 15150‑69.

В ряде описаний указано, что соединители 2РМД выпускают под разные «приёмки» (1, 5, 9), при этом приёмка «5» относится к изделиям, изготовленным по ТУ ГЕ0.364.126. Это означает, что у данной версии 2РМД42КПН45Г5В1 могут быть определённые требования к испытаниям, надёжности и условиям эксплуатации, что важно при выборе разъёма для ответственной аппаратуры.
